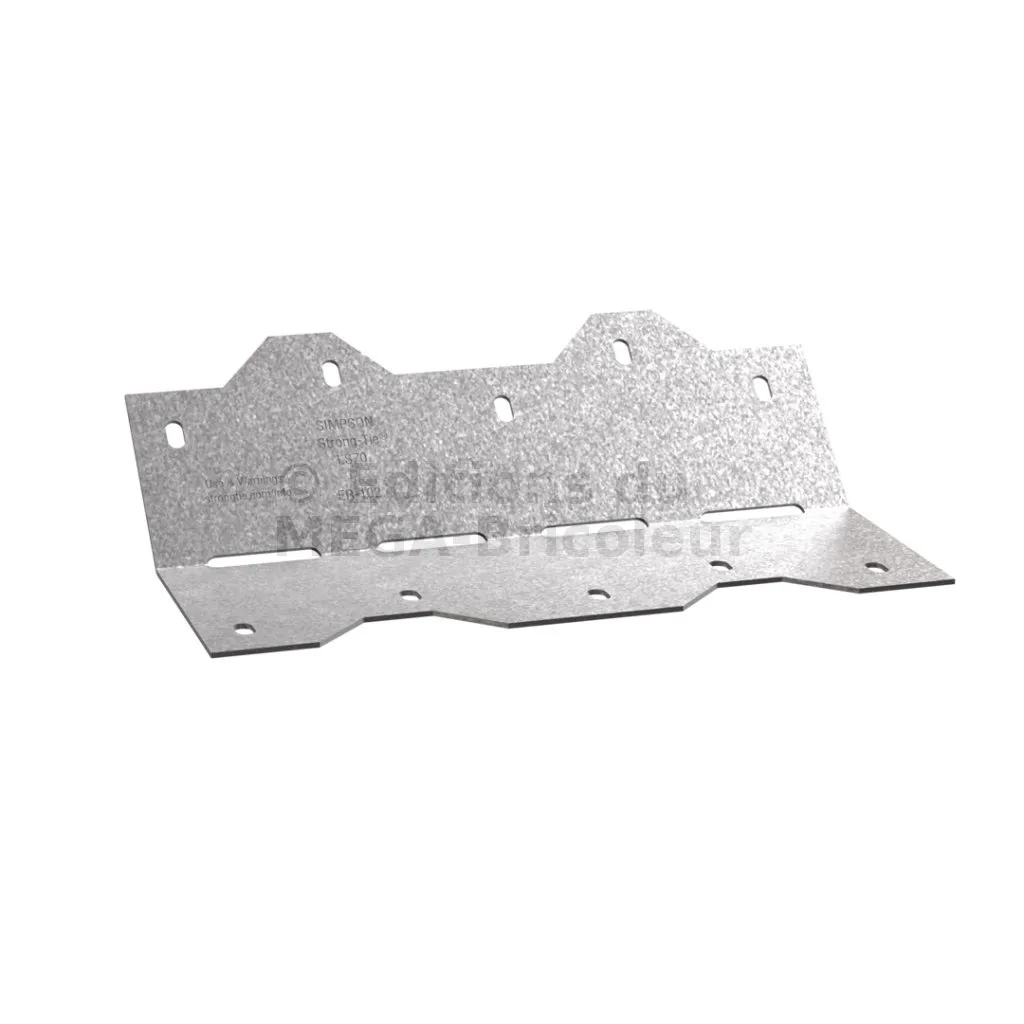

Equerre à angle ajustable - Réf. LS30_50
-
RéférenceLS30_50
-
FabricationFrançaise
-
MatériauAcier galvanisé G90 SS (Grade 33)
-
MarqueSIMPSON Strong-Tie
-
Largeur (A)57mm
-
Largeur (B)57mm
-
Epaisseur (t)1.2mm
-
Perçages Aile A Ø4x7 Obround3
-
Perçages Aile B Ø4x7 Obround3
Caractéristiques
Déclaration de performance : FR-DoP-e06/0106
Matière :
- Acier galvanisé G90,
- Epaisseur : 1,2 mm.
Avantages
- Perçages oblongs facilitant le clouage pour les angles fermés,
- Angle réglable sur chantier de 0 à 135°.
Applications
Support
- Porteur : bois massif, lamellé-collé, profilés et bois composite, fermes triangulées, ...
- Porté : bois massif, lamellé-collé, profilés et bois composite, fermes triangulées, ...
Domaines d’utilisation
- Tous assemblages à angle non standard.
Données techniques

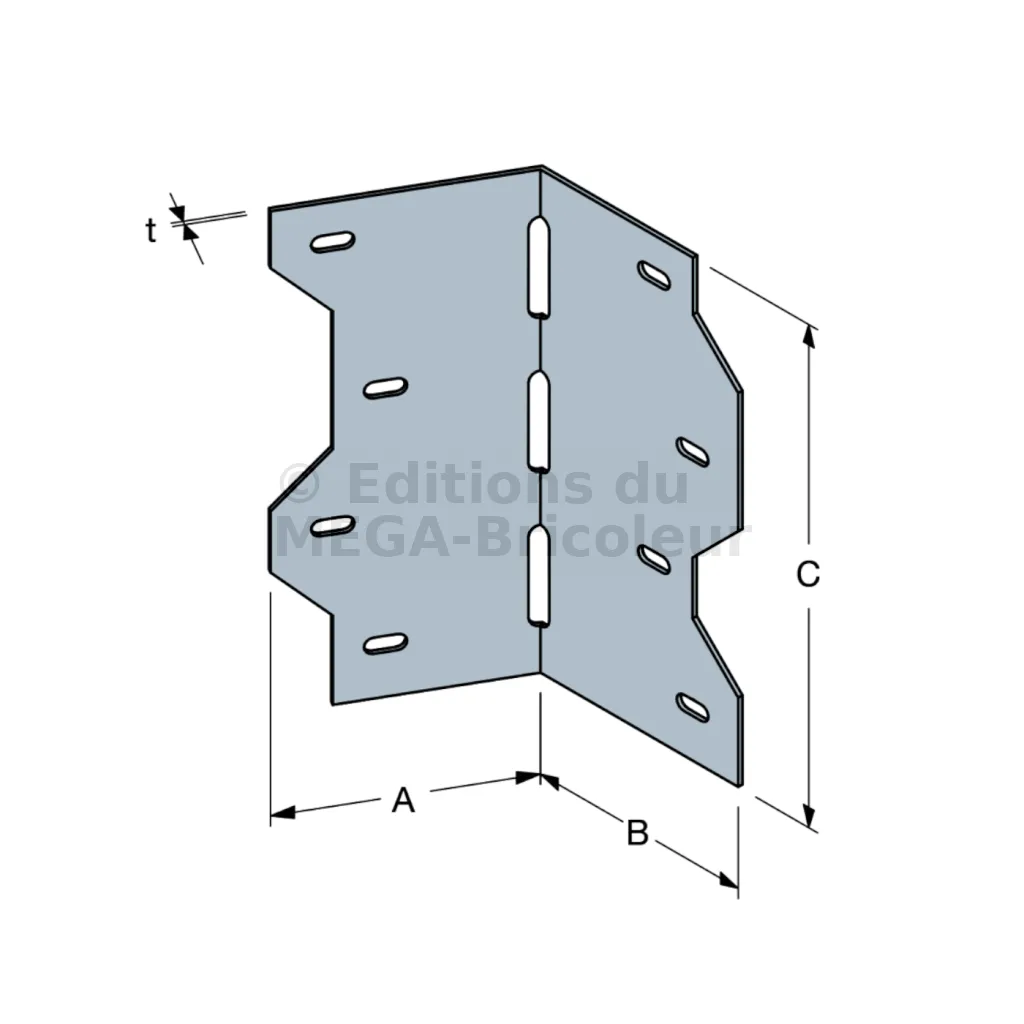

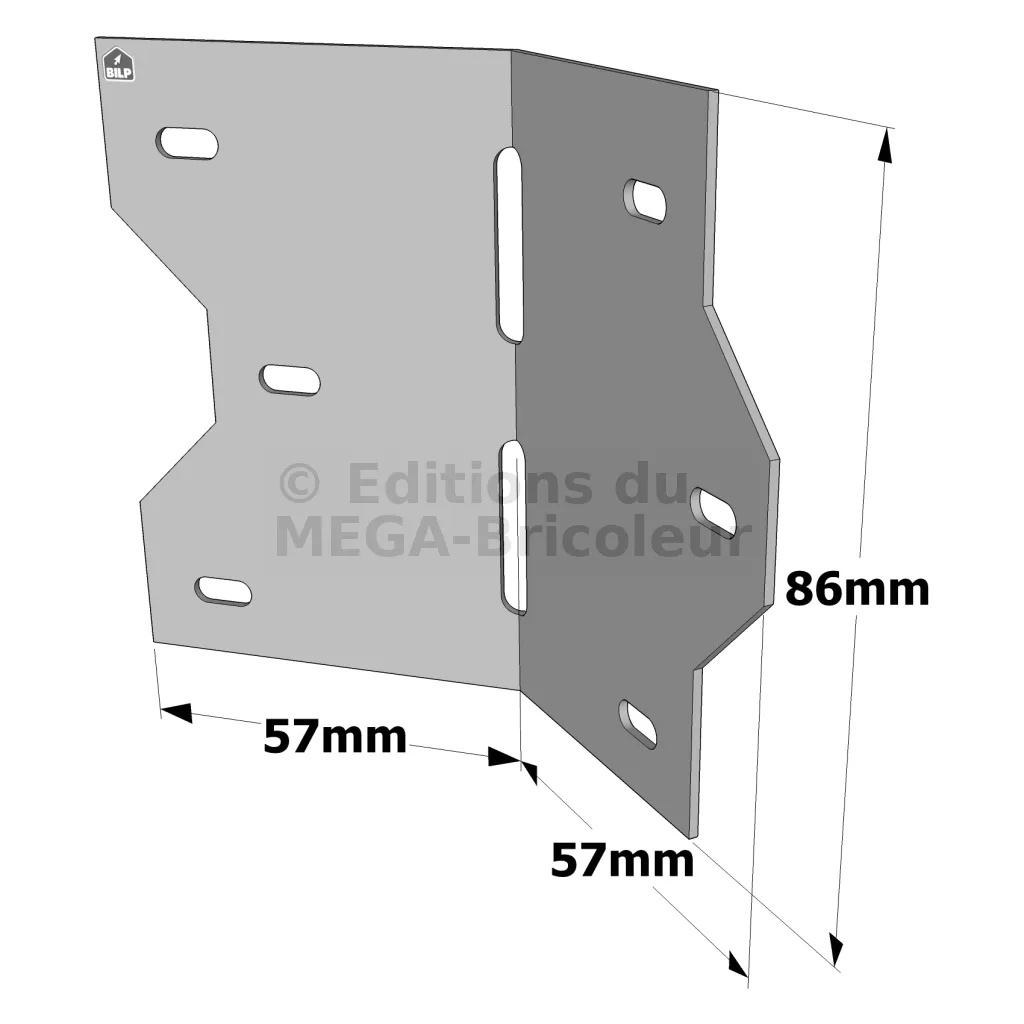

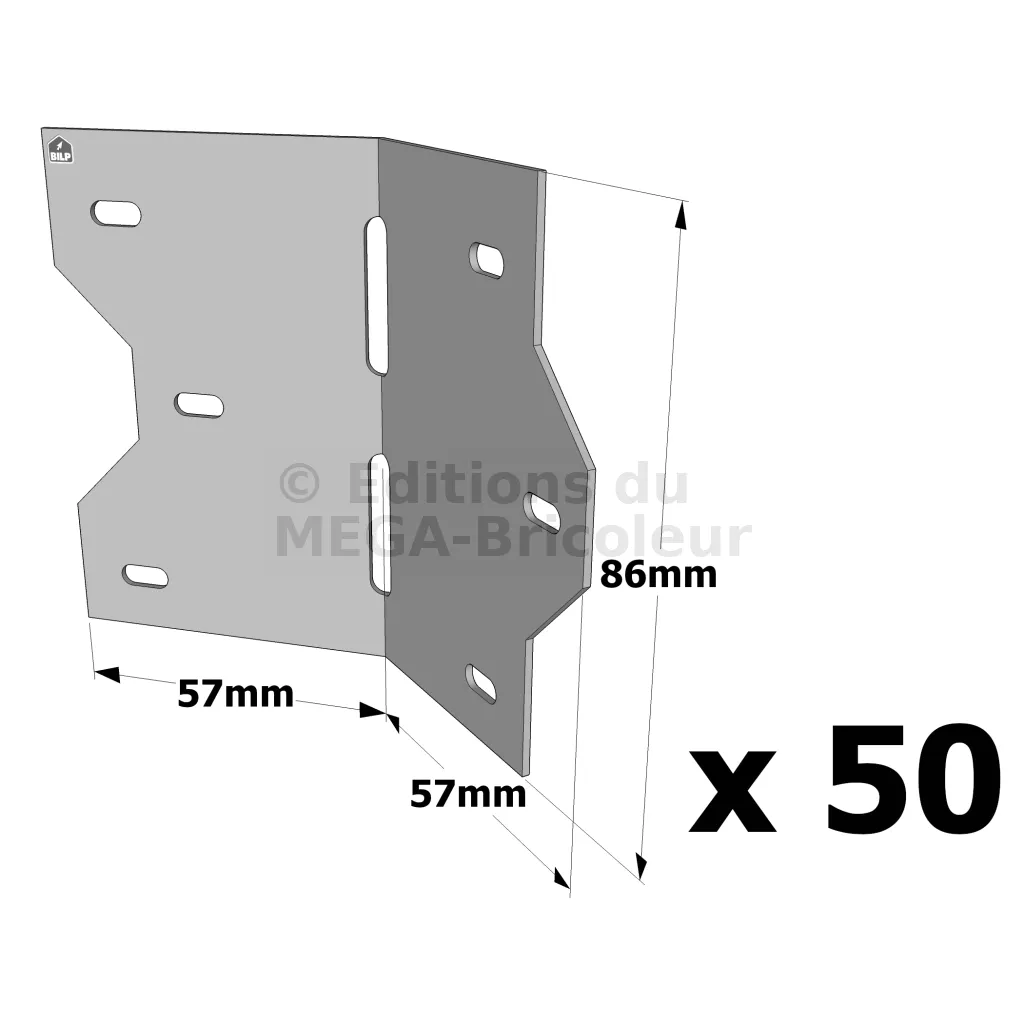

Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||
---|---|---|---|---|---|---|
A | B | C | t | OblongØ4x7 | OblongØ4x7 | |
LS30 | 57 | 57 | 86 | 1.2 | 3 | 3 |
LS50 | 57 | 57 | 124 | 1.2 | 4 | 4 |
LS70 | 57 | 57 | 162 | 1.2 | 5 | 5 |

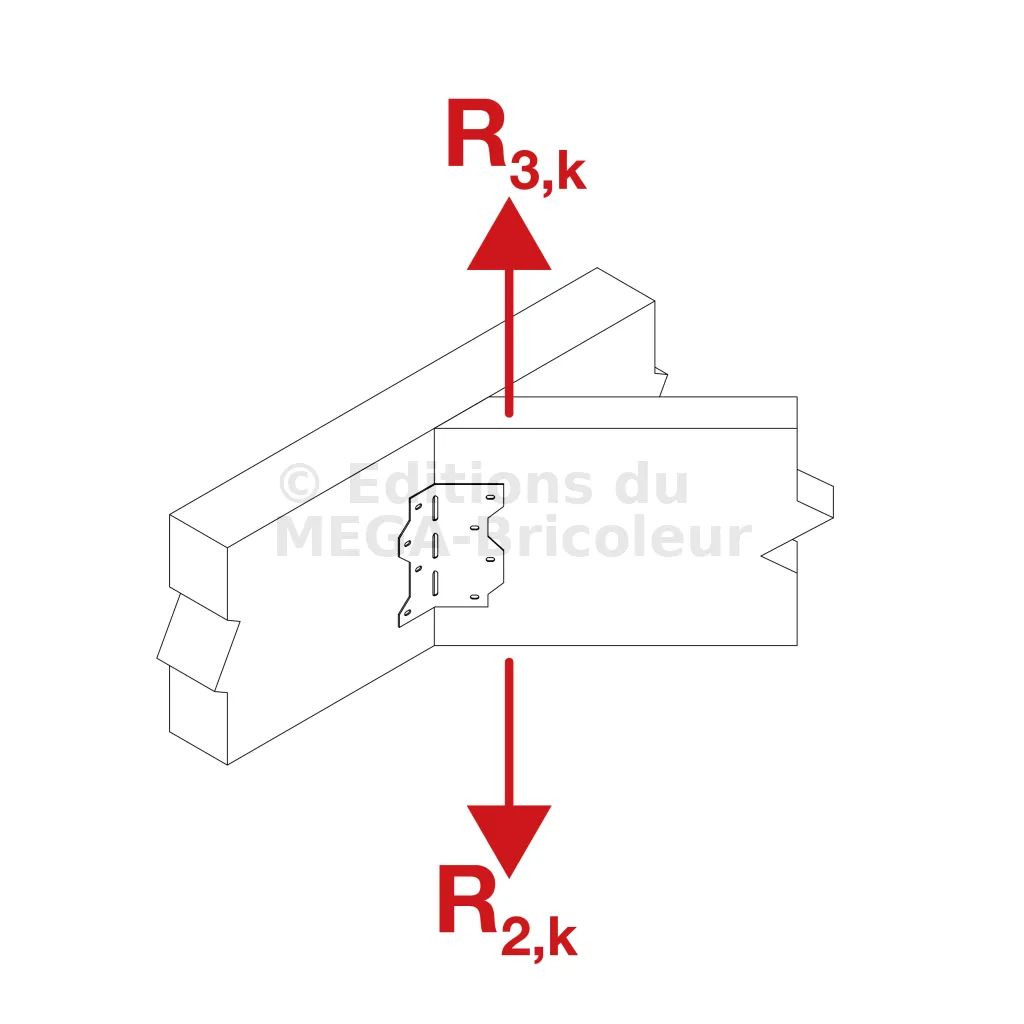

Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - 1 équerre
Références | Valeurs caractéristiques- Connexion bois sur bois - Clouage total | ||
---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] | ||
Aile A | Aile B | R2.k = R3.k | |
Qté | Qté | CNA3,7x50 | |
LS30 | 3 | 3 | 2.8 |
LS50 | 4 | 4 | 4.3 |
LS70 | 5 | 5 | 4.4 |
Fixations
- Perçages oblongs Ø 3.9x7.1 mm,
- Fixation avec des pointes annelées CNA3,7x50mm.
Installation

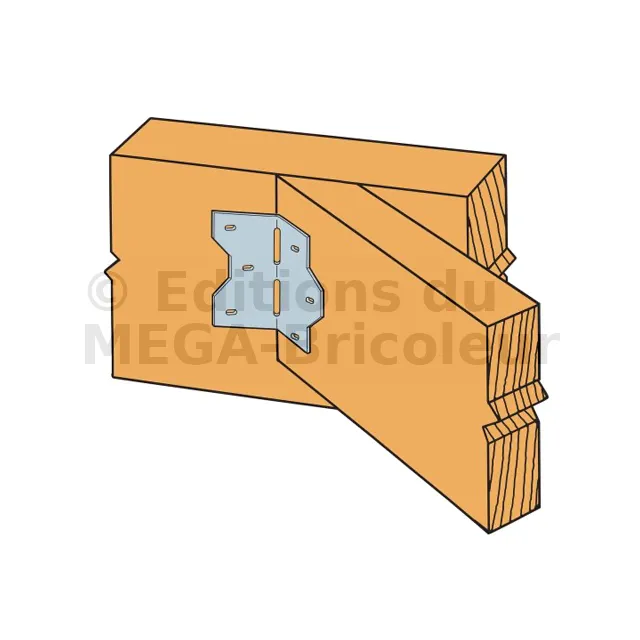

Deux mise en œuvre possible :
1. Découpe de la pièce de bois à l‘angle désiré, puis mise en place à l‘aide d‘une équerre.
2. Mise en œuvre de deux équerres avec une coupe à 90°.
