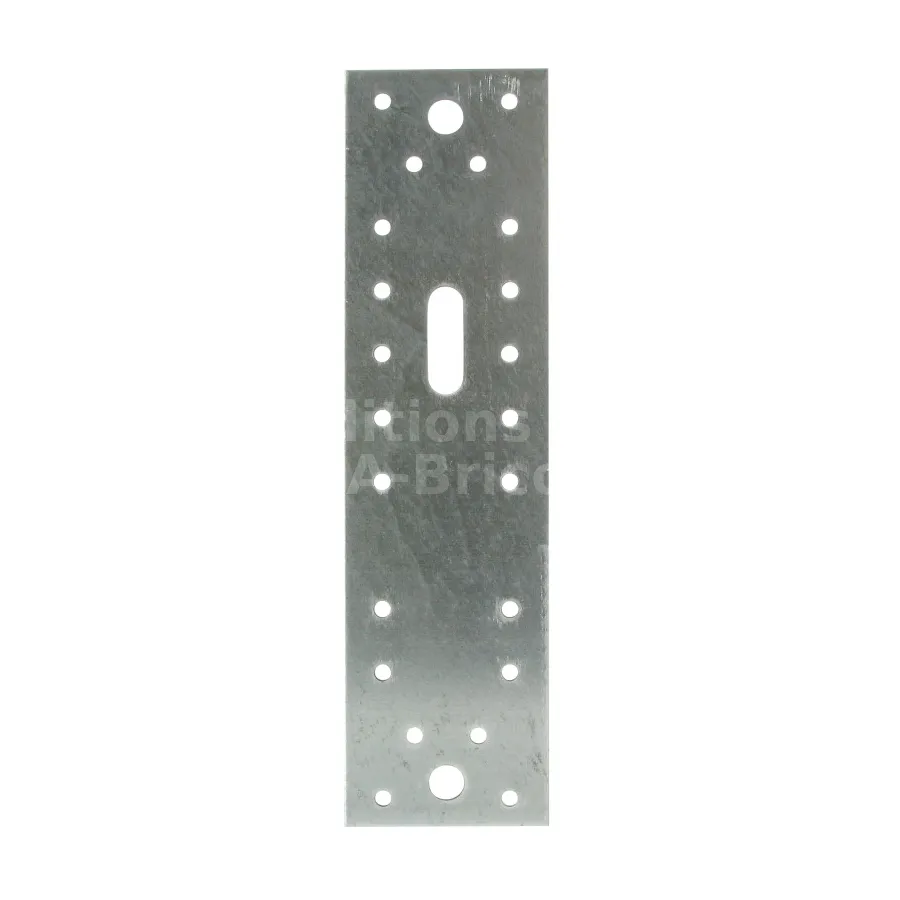

Patte de liaison - 65X180mm - Réf. PL180/65/2,5

EN STOCK
Livraison EXPRESS disponible pour 50 unité(s).
1€50
HT  / Patte de liaison
(1.50 € TTC)

  • Référence
    PL180/65/2,5
  • Perçages
    Pointes : 16 Ø5 - Boulons : 1 Ø11 - Oblong : 1 Ø11x34
  • Code EAN
  • Marque
    SIMPSON Strong-Tie
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Fabrication
    française
  • Epaisseur
    2.5mm
  • Section minimale [mm²]
    110
  • Longueur (B)
    180mm
  • Largeur (A)
    65mm

Caractéristiques

Déclarations de performance : FR-DoP-h10/0005

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 2,5 mm.

Avantages

  • Réglage facilité par le trou oblong.

Applications

Support

  • Porteur : bois, acier, ...
  • Porté : bois massif, bois lamellé-collé, bois composite, fermes triangulées.

Domaines d’utilisation

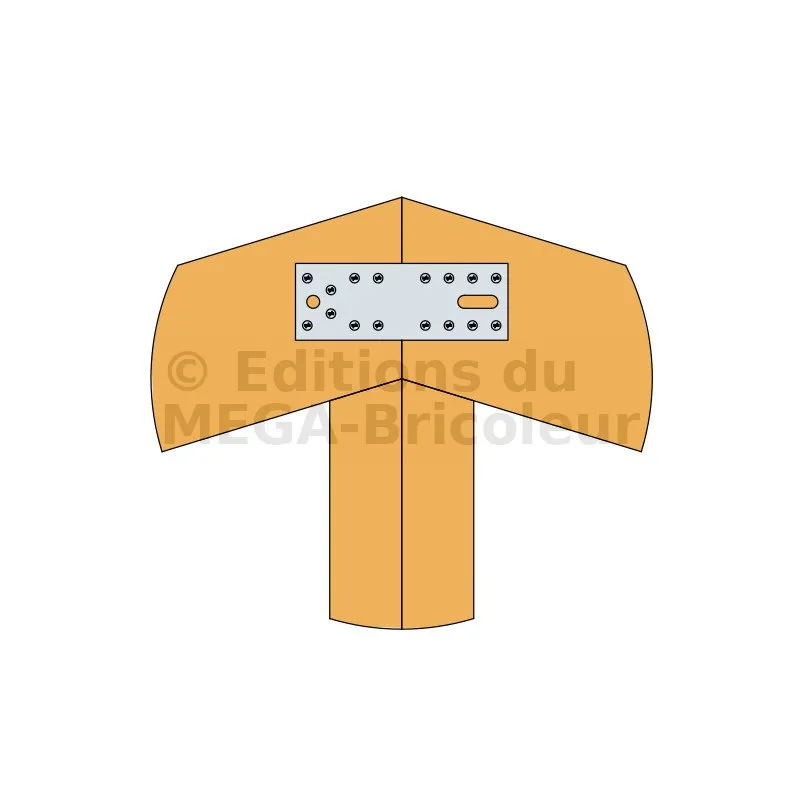

  • Liaison de demi-fermes.
  • Assemblages boulonnés, ...

Données techniques

Dimensions et Valeurs Caractéristiques

RéférencesDimensions [mm]PerçagesSection minimale [mm²]Valeurs caractéristiques maximum toléré [kN]
A B Epaisseur Pointes Boulons Oblong
PL180/65/2,5 65 180 2.5 16 Ø5 1 Ø11 1 Ø11x34 110 30.8
PL300/65/2,5 65 300 2.5 28 Ø5 3 Ø11 1 Ø11x34 110 30.8
