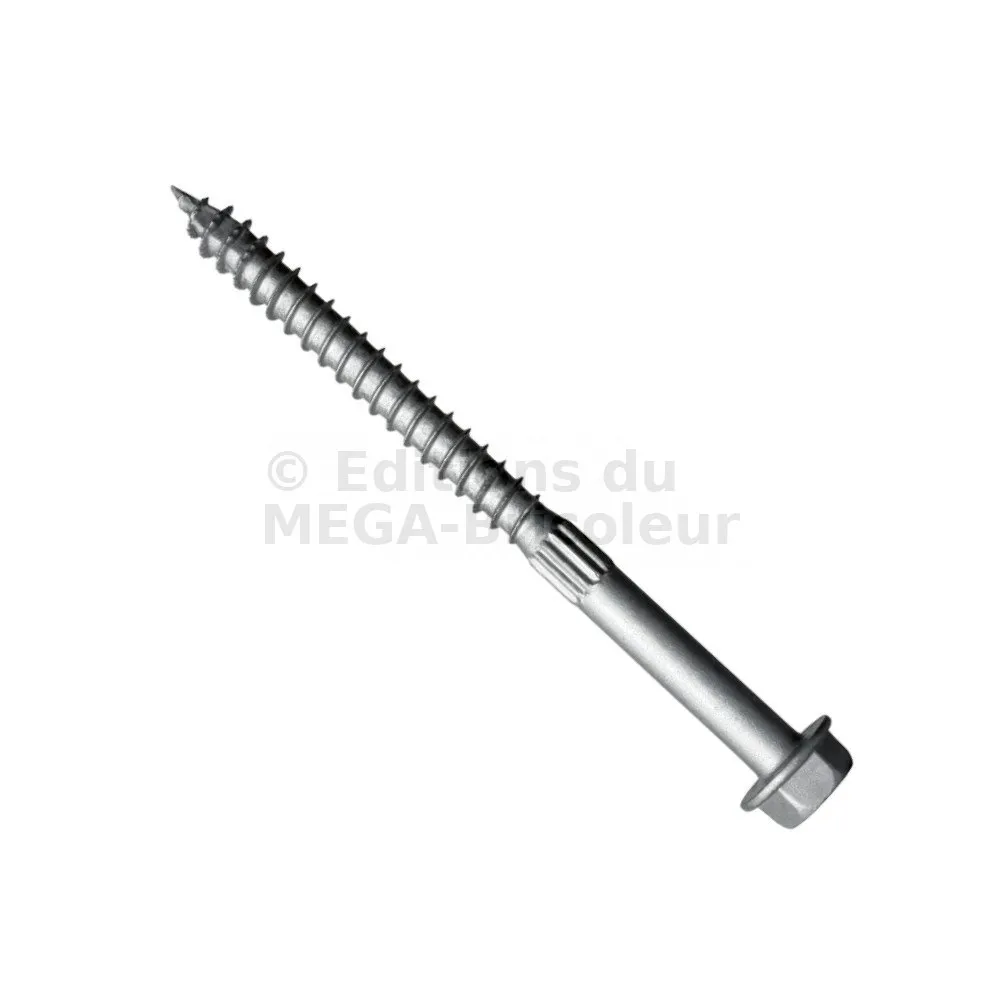

Vis pour connecteurs tête hexagonale - Diamètre 6.5mm - Réf. SDS25600MB
-
/B_test>
-
-
-
-
-
-
-
RéférenceSDS25600MB
-
Longueur du filet83mm
-
Diamètre6.5mm
-
FabricationFrançaise
-
MatériauAcier
-
MarqueSIMPSON Strong-Tie
-
Diamètre de la tête12.8mm
-
UtilisationEquerres ABAI sur bois CLT, Connecteurs structurels sur bois, Fixations bois sur bois.
-
Code EAN
Caractéristiques
Déclarations de performance : FR-DoP-h10/0014 ;
Marquage CE
- Suivant la norme EN14592 et l’ITTR-10/0014.
Matière
- Acier traité à chaud : revêtement double barrière.
Avantages

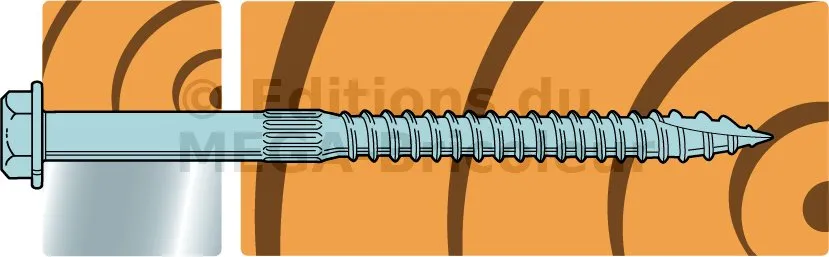

- Installation simplifiée grâce à un système de guidage,

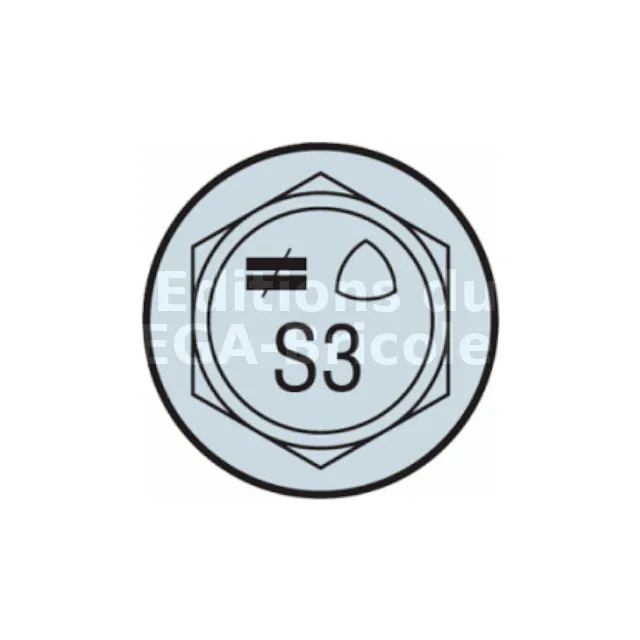

- Tête estampillée du symbole ≠ : identification facilitée même après installation.
- Pointe brevetée pour une pénétration efficace : aucun pré-perçage nécessaire,
- Revêtement double barrière : résistance à la corrosion égale à la galvanisation à chaud,
Applications
Support
- Porteur : bois massif, bois composite, lamellé-collé,
- Porté : bois massif, bois composite, lamellé-collé.
Domaines d’utilisation
- Equerres ABAI sur bois CLT,
- Connecteurs structurels sur bois,
- Fixations bois sur bois.
Données techniques

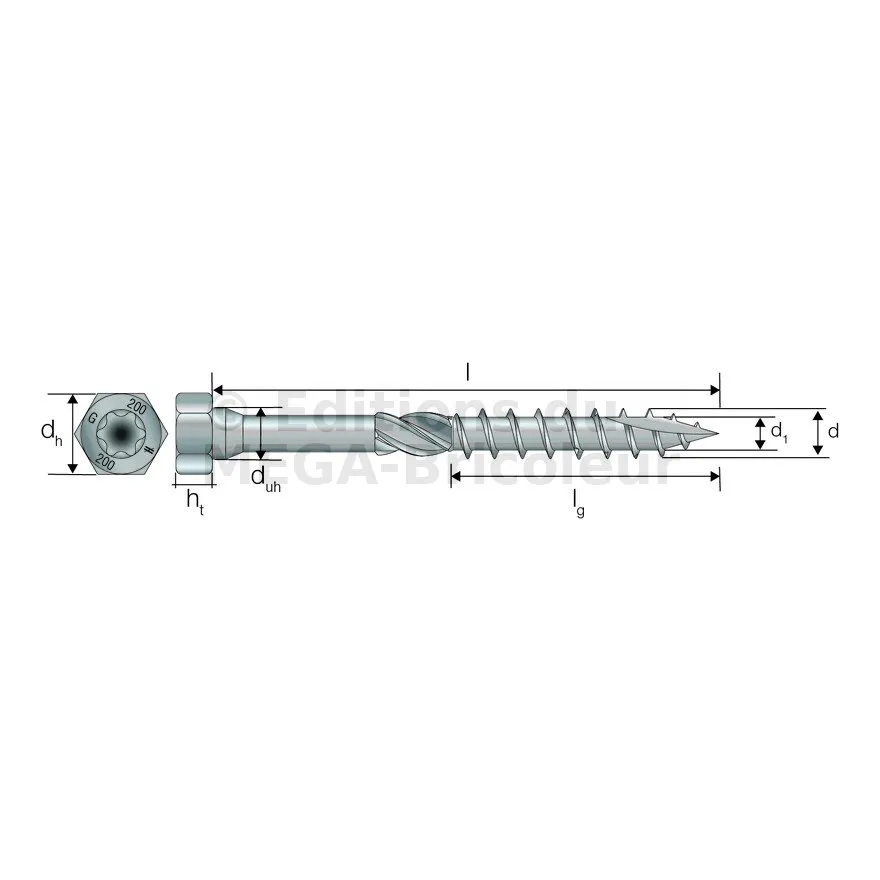

Dimensions
Références | Dimensions fixations [mm] | ||||
---|---|---|---|---|---|
d | l | dh | d1 | lg | |
SDS25200MB | 6.5 | 51 | 12.8 | 4.8 | 32 |
SDS25600MB | 6.5 | 152 | 12.8 | 4.8 | 83 |
Caractéristiques
Références | Moment d’écoulement plastique caractéristique [My.k] [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] | Résistance caractéristique en traction - ftens,k [ftens.k] [kN] | Résistance caractéristique à la torsion - ftor,k [ftor.k] [Nm] | Ratio de torsion |
---|---|---|---|---|---|---|
SDS25200MB | 22.2 | 13.5 | 27 | 19.6 | 19.4 | 5 |
SDS25600MB | 22.2 | 13.5 | 27 | 19.6 | 19.4 | 5 |

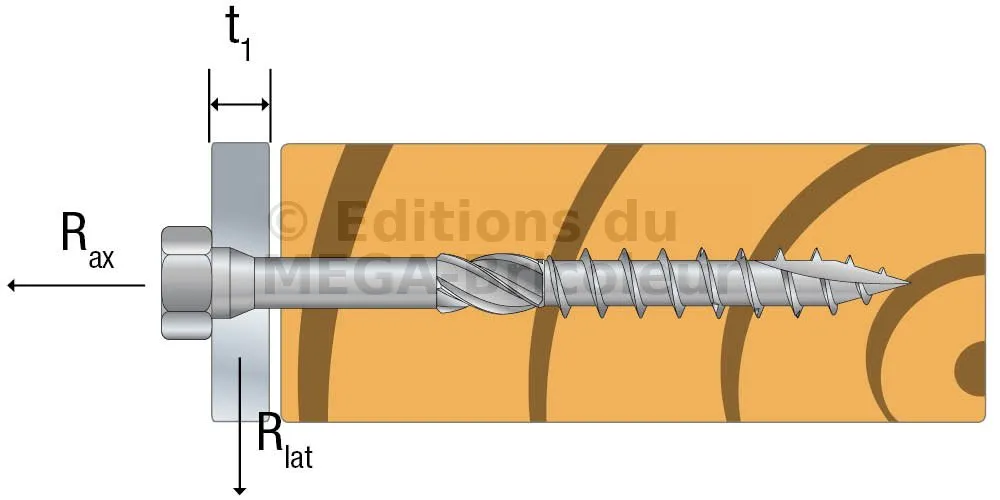

Module de glissement
Références | Kser [kN/mm] | |
---|---|---|
Bois sur bois – Rlat,k | Acier sur bois – Rlat,k | |
SDS25200MB | 1.8 | 3.5 |
SDS25600MB | 1.8 | 3.5 |
Valeurs de Kser suivant EN1995-1-1, table 7.1.
Vissage

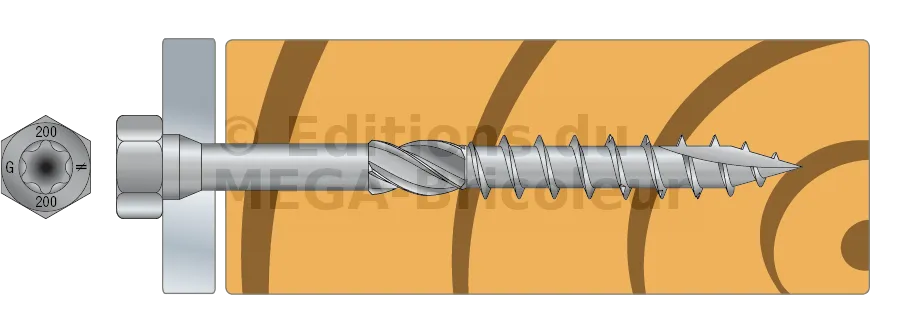

- Tête hexagonale,
- Les vis SDS s’installent facilement avec une visseuse basse vitesse munie d’un embout hexagonal.
