Vis à bois de construction extérieur SDWS- Diamètre 8mm (…)

Référence
SDWS22400DB-R50
Conditionnement
Boite de 50 vis (ancienne référence)
Fabrication
française
Matériau
Acier trempé et revêtement double barrière
Marque
SIMPSON Strong-Tie
Embouts compatibles
T-40
Diamètre de la tête
19.4mm
Filet
partiel
Longueur du filet
69mm

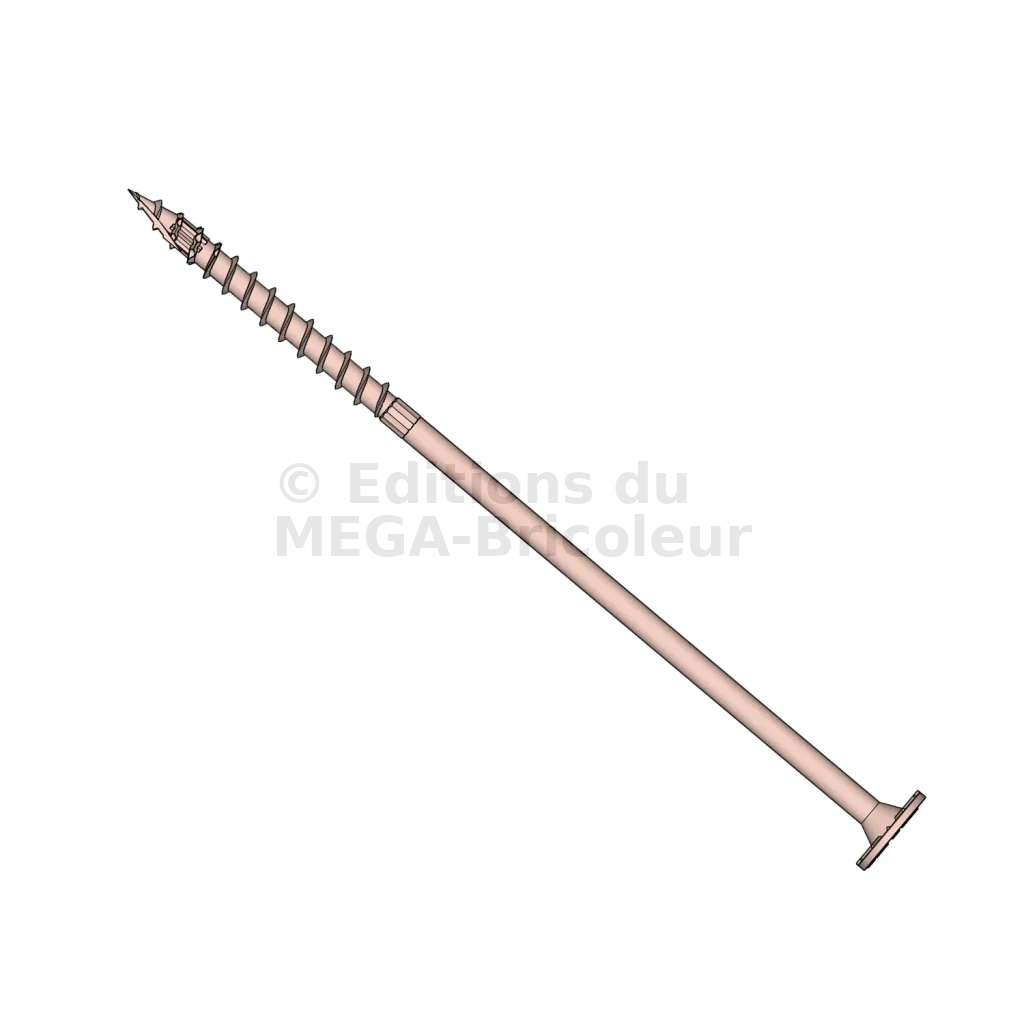

Vis à bois de construction EXTERIEUR SDWS - Diamètre 8mm

La vis à bois de construction SDWS a été spécialement conçue pour l’assemblage d’éléments bois en extérieur grâce à une finition double barrière.

Caractéristiques

Matière

Acier trempé et revêtement double barrière.

Avantages

Tête plate : réduit les problèmes de manipulation et d’installation,
Alésoir : évite la chauffe de la vis lors de l’installation,

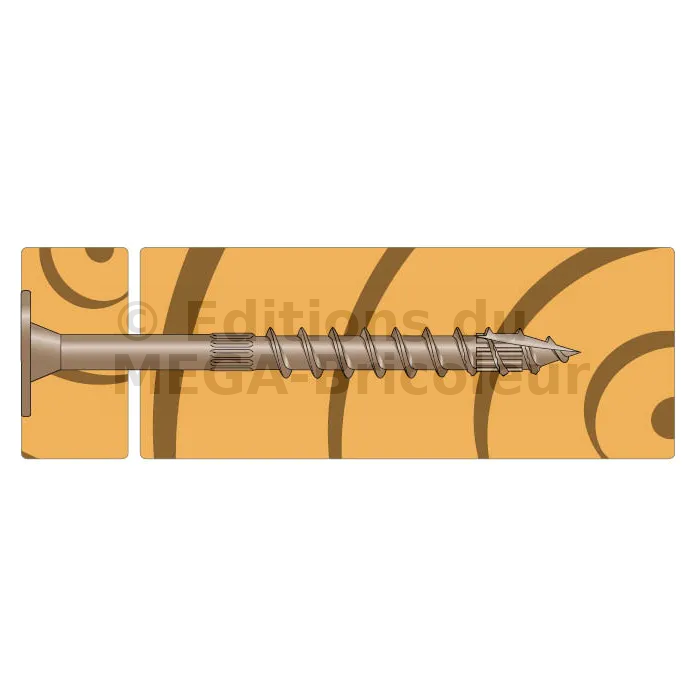

Filetage partiel : serrage optimal des différents plis entre eux,
Haute performance au cisaillement : autorise un espacement entre vis plus important,
Pointe SawTooth™ brevetée assure une amorce rapide, réduit le couple d’installation, et permet de se passer de pré-perçage dans la plupart des applications,

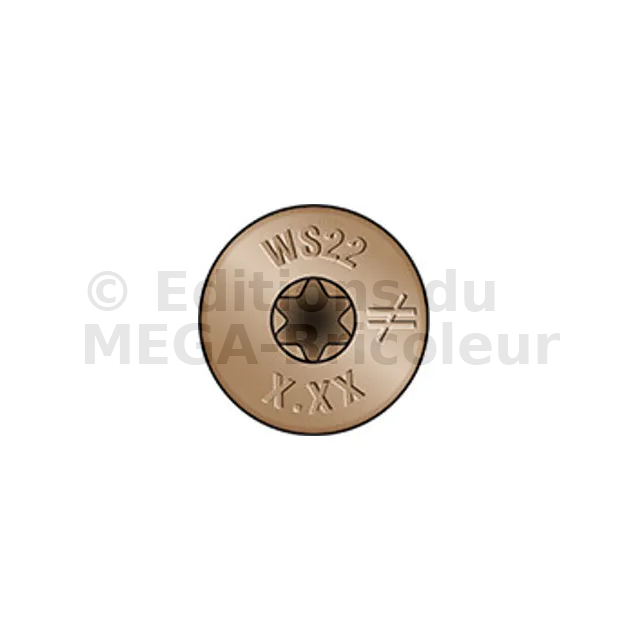

Tête à empreinte étoile profonde améliorant le guidage de la vis et la durée de vie des embouts.

Applications

Support

Bois d’ossature,
Bois massif.

Domaines d’utilisation

Fixation d’éléments bois multiples (montants d’ossature, ...).

Données techniques

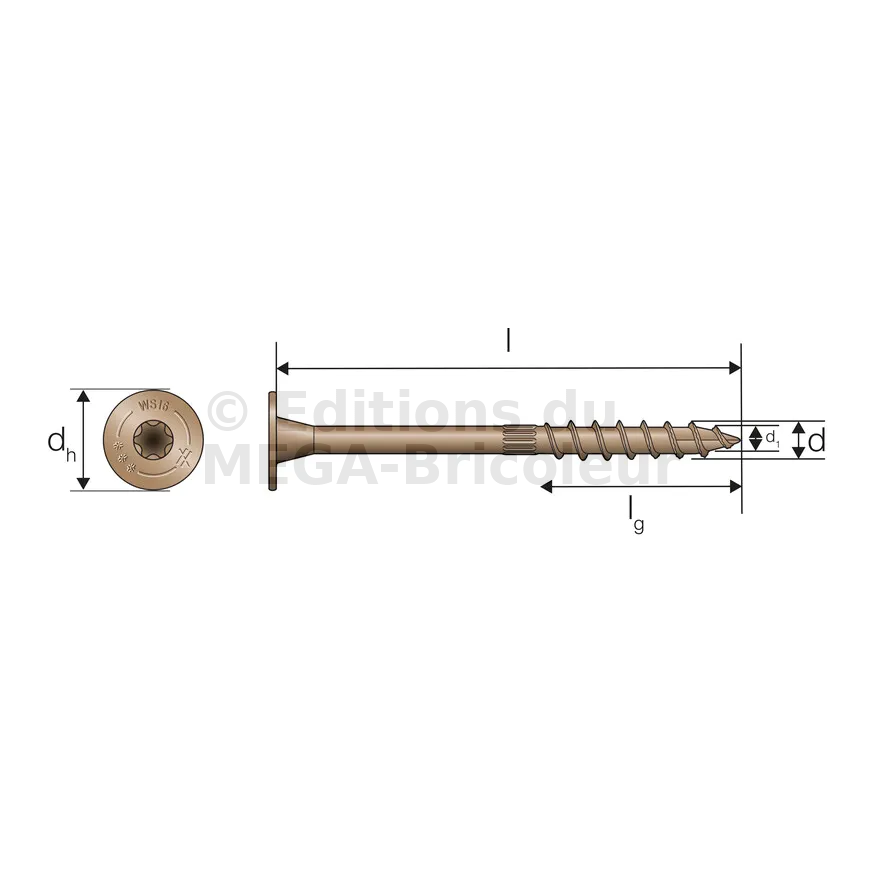

Dimensions

book2web

Références	Dimensions [mm]
	d	l	dh	d1	lg	Embout
SDWS08X75DB	8	75	19.4	5.2	37	T-40
SDWS08X100DB	8	100	19.4	5.2	59	T-40
SDWS08X126DB	8	126	19.4	5.2	69	T-40
SDWS08X151DB	8	151	19.4	5.2	69	T-40
SDWS08X202DB	8	202	19.4	5.2	69	T-40
SDWS08X252DB	8	252	19.4	5.2	69	T-40

Propriétés caractéristiques

Références	Moment d’écoulement plastique caractéristique [My.k] [Nm]	Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²]	Résistance caractéristique en traction - ftens,k [ftens.k] [kN]	Résistance caractéristique à la torsion - ftor,k [ftor.k] [Nm]
SDWS08X75DB	17.4	13.2	21.4	21.4	24.2
SDWS08X100DB	17.4	13.2	21.4	21.4	24.2
SDWS08X126DB	17.4	13.2	21.4	21.4	24.2
SDWS08X151DB	17.4	13.2	21.4	21.4	24.2
SDWS08X202DB	17.4	13.2	21.4	21.4	24.2
SDWS08X252DB	17.4	13.2	21.4	21.4	24.2

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Installation

Les vis SDWS s’installent facilement avec une visseuse basse vitesse (vitesse inférieure ou égale à 2500 trs/min) et un embout T40 (fourni dans chaque boîte de vis),
Aucun pré-perçage n’est nécessaire,
Pour éviter les autres éléments d’assemblages ou les défauts du bois, les vis peuvent être déplacées jusqu’à 75 mm,
La fixation en quinconce n’est pas obligatoire : performance identique si un seul côté est chargé.

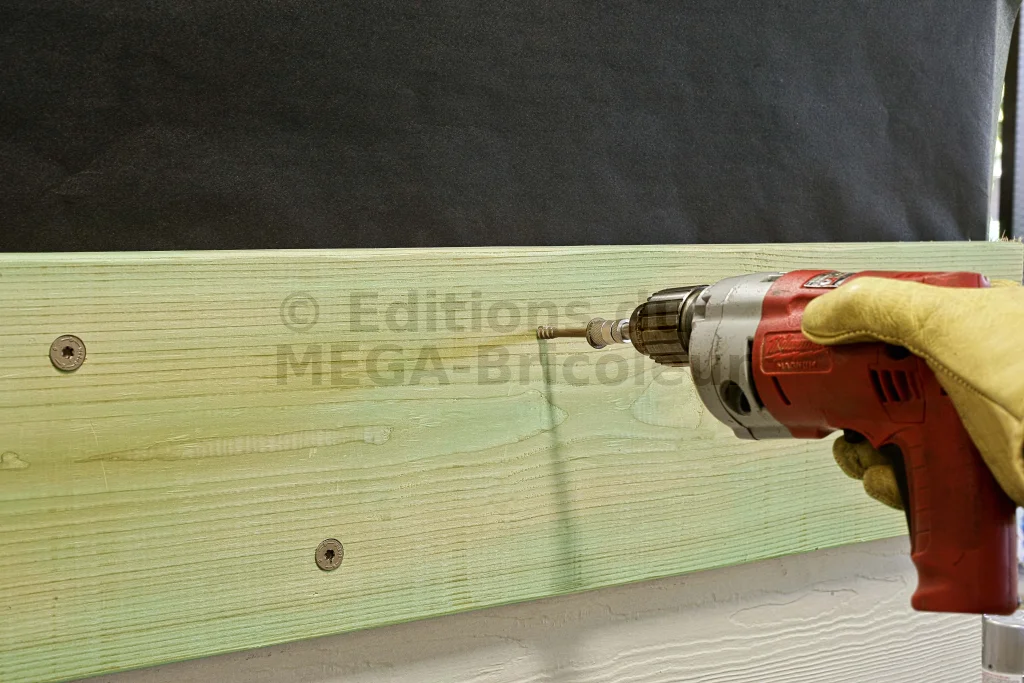

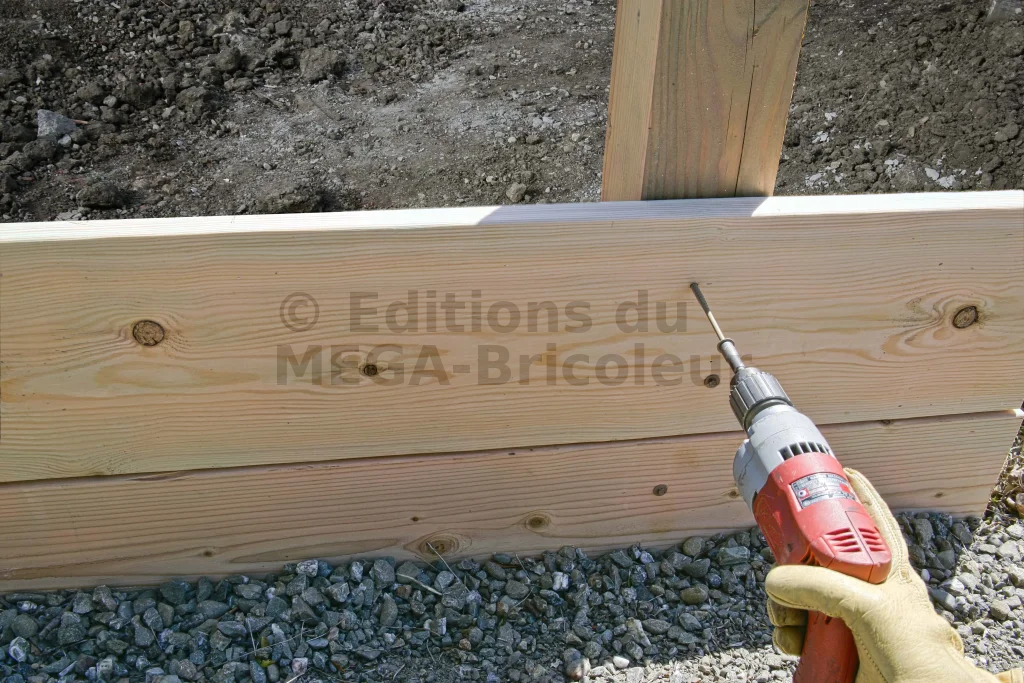

Fixation d’éléments bois en extérieur

Résistances caractéristiques - Bois / Bois

Références	Résistances caractéristiques - Bois / Bois C24
	Axial		Cisaillement parallèle au fil en fonction de t1 [Rv.0.k] [kN]							Cisaillement perpendiculaire au fil en fonction de t1 [Rv.90.k] [kN]
	t1 [mm]	Rax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]
SDWS08X75DB	40	3.41	3.21	3.26	3.05	-	-	-	-	3.21	3.26	3.05	-	-	-	-
SDWS08X100DB	43	5.49	3.74	3.95	3.97	-	-	-	-	3.74	3.95	3.97	-	-	-	-
SDWS08X126DB	60	6.35	3.95	4.17	4.19	4.19	-	-	-	3.95	4.17	4.19	4.19	-	-	-
SDWS08X151DB	85	6.35	3.95	4.17	4.19	4.19	4.19	4.19	-	3.95	4.17	4.19	4.19	4.19	4.19	-
SDWS08X202DB	137	6.35	3.95	4.17	4.19	4.19	4.19	4.19	4.19	3.95	4.17	4.19	4.19	4.19	4.19	4.19
SDWS08X252DB	186	6.35	3.95	4.17	4.19	4.19	4.19	4.19	4.19	3.95	4.17	4.19	4.19	4.19	4.19	4.19

Ces résistances sont valables pour :

Une épaisseur de bois sous tête inférieure ou égale à la valeur t1 affichée dans la colonne adjacente.
Une vis dont l’axe est de 45 à 90° du fil du bois dans le cas des ESCR(XXX), et à 90° du fil du bois pour les autres vis.

Pour les vis de serrage (filetage partiel), la dimension t1 correspond à l’épaisseur maxi pour laquelle le filetage est intégralement dans le bois côté pointe ce qui assure un serrage optimal à la pose.

Les résistances au cisaillement sont données pour plusieurs épaisseurs de bois sous tête t1 et pour les configurations suivantes :

Axe de l’effort à 0° du fil des deux bois Rv, 0°, k
Axe de l’effort à 90° du fil des deux bois Rv, 90°, k

Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
L’hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.
Pour les vis à filetage partiel, les résistances sont affichées uniquement pour les configurations où le filet ne dépasse pas de plus de 5mm dans l’élément bois sous tête afin de garantir un serrage optimal.
La clause (2) de la partie 8.3.1.2 de l’EN1995-1-1:2004+A2:2014 sur la profondeur de pénétration est ignorée dans ce calcul.

Résistances caractéristiques - Acier / Bois

Références	Résistances caractéristiques - Acier / Bois C24
	Axial [Rax.st.k] [kN]	Cisaillement plaque mince		Cisaillement plaque épaisse
		Rv.0.st.k [kN]	Rv.90.st.k [kN]	Rv.0.st.k [kN]	Rv.90.st.k [kN]
SDWS08X75DB	3.41	3.45	3.45	4.53	4.53
SDWS08X100DB	5.49	3.97	3.97	5.05	5.05
SDWS08X126DB	6.35	4.19	4.19	5.26	5.26
SDWS08X151DB	6.35	4.19	4.19	5.26	5.26
SDWS08X202DB	6.35	4.19	4.19	5.26	5.26
SDWS08X252DB	6.35	4.19	4.19	5.26	5.26

Les résistances au cisaillement sont données pour un acier épais (tst = d) et mince (tst =0.5xd) pour les configurations suivantes :

Axe de l’effort à 0° du fil des/du bois Rv, 0°, k
Axe de l’effort à 90° du fil des/du bois Rv, 90°, k

Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
Les résistances pour les épaisseurs d’acier intermédiaires peuvent être obtenues par interpolation entre les valeurs pour plaque acier mince et épaisse.
L’hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.

Résistances caractéristiques - Muralière / Montant

Références	Résistances caractéristiques - Muralière bois / Montant C24
	Épaisseur mini. du montant [mm]	Distance mini. de la rive inférieure de la muralière a4,c [mm]
			35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	90 [mm]	≥100 [mm]
SDWS08X75DB	46	23	3.45	3.26	2.93	-	-	-	-	-
SDWS08X100DB	46	23	3.97	3.97	3.92	-	-	-	-	-
SDWS08X126DB	46	23	4.19	4.19	4.19	4.19	-	-	-	-
SDWS08X151DB	46	23	4.19	4.19	4.19	4.19	4.19	4.19	4.07	-
SDWS08X202DB	46	23	4.19	4.19	4.19	4.19	4.19	4.19	4.19	4.19
SDWS08X252DB	46	23	4.19	4.19	4.19	4.19	4.19	4.19	4.19	4.19
