Sabot à bretelle sur mesure, profondeur 48mm - Réf. AG703
Le sabot à bretelles AG703 et AG713 offrent la possibilité d‘être réglé en hauteur en rabattant les bretelles sur le porteur suivant le type de configuration souhaité.
-
RéférenceAG703
-
FabricationFrançaise
-
MatériauAcier galvanizé S250GD + Z275 selon NF EN 10346
-
MarqueSIMPSON Strong-Tie
-

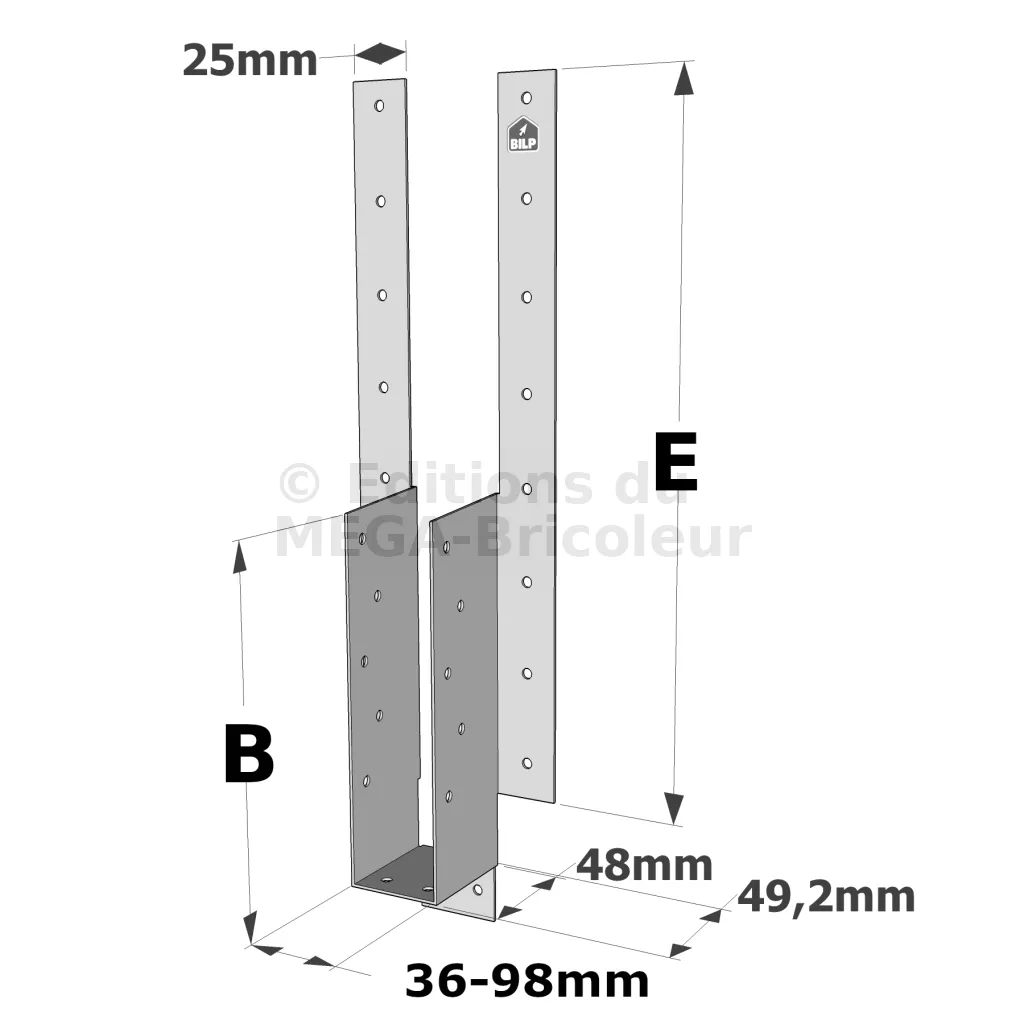

Profondeur (C)48mm
-
Hauteur (B)(344-Largeur (A))/2
-
Hauteur (E)(680-Largeur (A))/2
-
Profondeur (F)49.2mm
-
Profondeur (D)25mm
-
Perçages sur porteur Ø4.518
-
Perçages sur porté Ø4.510
Sabot à bretelles
Les sabot à bretelles AG703 et AG713 offrent la possibilité d‘être réglé en hauteur en rabattant les bretelles sur le porteur suivant le type de configuration souhaité.
Domaines d’utilisation
- Fixation de chevrons,
- Solives,
- Chevêtres, ...
Données techniques
Dimensions
| Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | Ø4.5 | Ø4.5 | |
| AG703 | 36-98 | (344-A)/2 | 48 | 25 | (680-A)/2 | 49.2 | 1.2 | 18 | 10 |
| AG713 | 38-100 | (300-A)/2 | 60 | 30 | (970-A)/2 | 61.5 | 1.5 | 84 | 18 |
Valeurs caractéristiques - Bois sur Bois - Ailes à plat
| Références | Valeurs caractéristiques - Bois sur Bois - Ailes à plat | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C18 [kN] | Valeurs caractéristiques - Bois C24 [kN] | Valeurs caractéristiques - Bois SCL [kN] | |||||
| Porteur | Porté | R1.k | R2.k | R1.k | R2.k | R1.k | R2.k | |
| Qté | Qté | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | |
| AG713 | 20 | 4 | 21.4 | 5.7 | 24.3 | 5.7 | 28.2 | 6.7 |
Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus
| Références | Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C18 [kN] | Valeurs caractéristiques - Bois C24 [kN] | Valeurs caractéristiques - Bois SCL [kN] | ||||||
| Porteur | Porté | R1.k | R2.k | R1.k | R2.k | R1.k | R2.k | ||
| Platine haute | Face | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | ||
| Qté | Qté | Qté | |||||||
| AG713 | 4 | 2 | 4 | 11.4 | 5.4 | 12.1 | 5.7 | 14.2 | 6.7 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur le porté :
- Pointes annelées CNA Ø3,1x35 pour la référence AG703.
- Pointes annelées CNA Ø4,0x50 pour la référence AG713.
Sur le porteur bois :
- Pointes annelées CNA Ø3,1x35 pour la référence AG703.
- Pointes annelées CNA Ø4,0x50 pour la référence AG713.
Installation
2 configurations possibles :
- Ailes à plat, montage traditionnel à l’identique des sabots à ailes extérieures,
- Ailes pliées pour ajuster la hauteur du sabot par rapport à l’élément porteur. Clouer les ailes rabattues.
