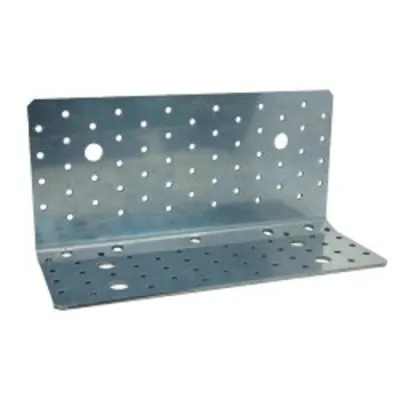

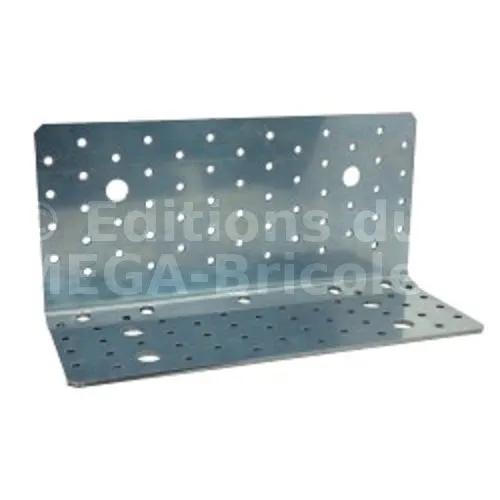

Equerre renforcée pour CLT avec vis inclinées - Réf. AB255HD
L’équerre AB255HD a été développée pour la construction CLT. Elle est capable de résister aux sollicitations latérales et verticales. De plus, quand elle est installée avec des vis à filetage total, elle est particulièrement résistante au soulèvement, tout en pouvant être dissimulée sous une chape béton.
-
RéférenceAB255HD
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant la norme NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
UtilisationPanneaux massifs / Panneaux lamellés croisés (CLT), ...
-
Perçages Aile A56Ø5 - 2Ø14mm
-
FixationBois et béton
-
Perçages Aile B41Ø5 - 5Ø9 et 4Ø14mm
-
Largeur255mm
-
Hauteur123mm
-
Profondeur100mm
-
Epaisseur3mm
Caractéristiques
Agréments techniques : ETA-06/0106 ;
Déclarations de performance : FR-DoP-e06/0106 ;
Matière
- Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346,
- Epaisseur : 3 mm.
Avantages
- Idéale pour une utilisation en bâtiment CLT,
- Grande polyvalence : peut être fixée sur support bois et support béton,
- Performances élevées pour des directions d’efforts horizontales (F2/F3) et verticales (F1).
Applications
Support
- Porteur : CLT, bois massif, bois lamellé-collé, ...
- Porté : CLT, bois massif, bois lamellé-collé, ...
Domaines d’utilisation
- Panneaux massifs,
- Panneaux lamellés croisés (CLT), ...
Données techniques

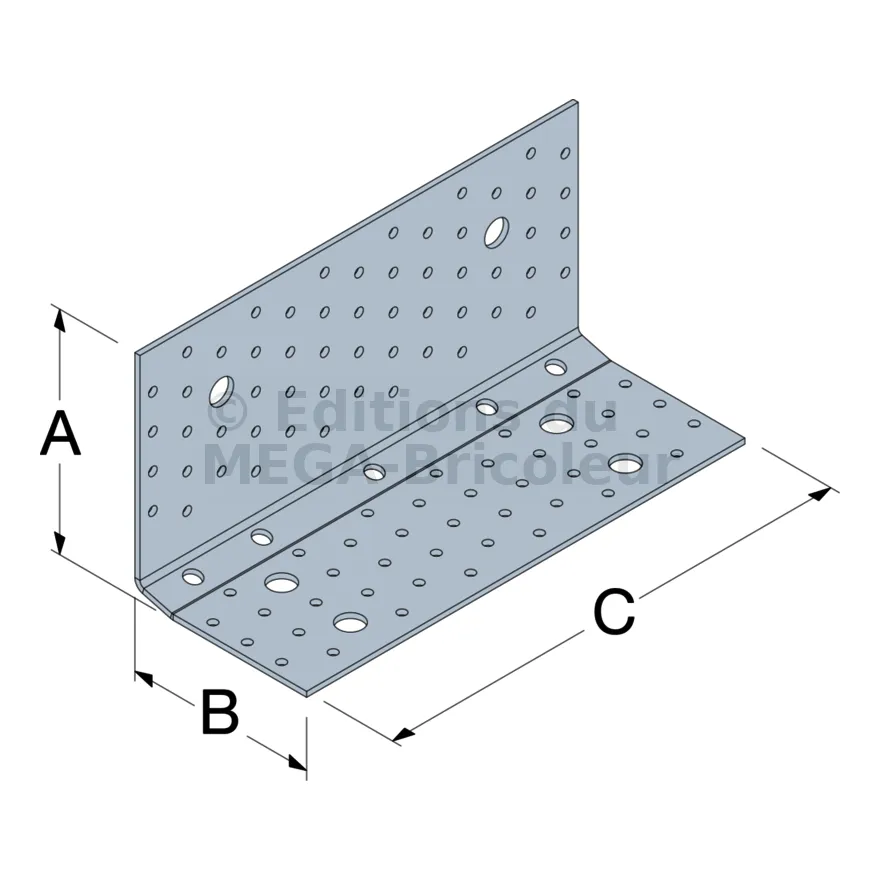

Dimensions

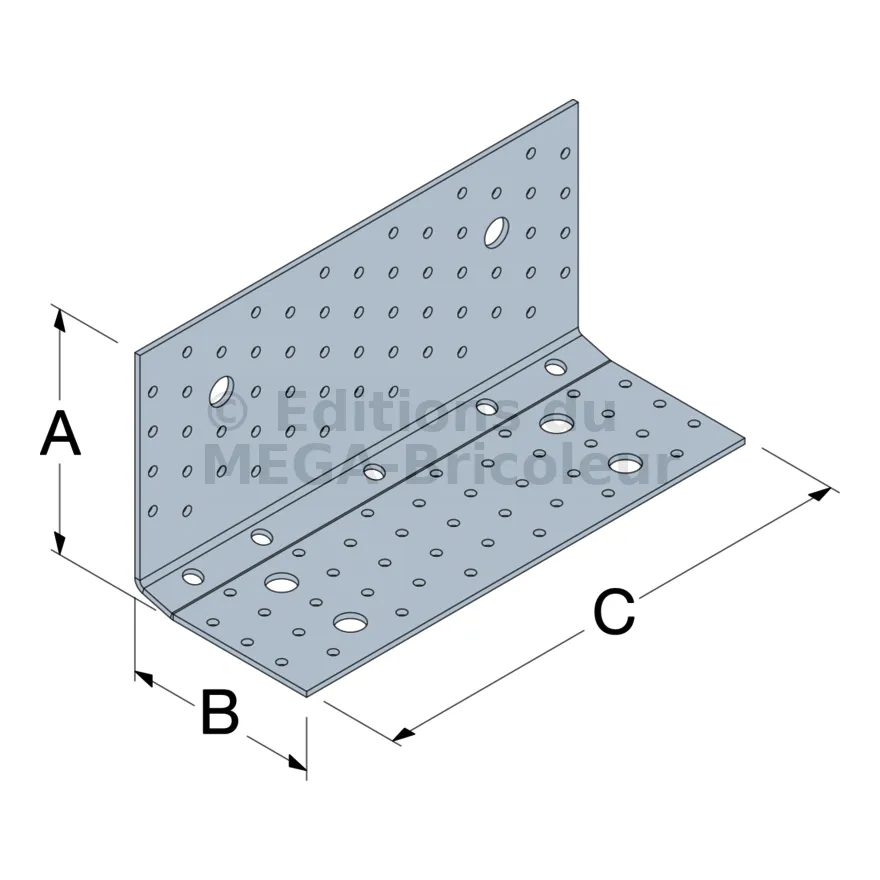

| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A (hauteur) | B (profondeur) | C (largeur) | t | Ø5 | Ø14 | Ø5 | Ø9 | Ø14 | |
| AB255HD | 123 | 100 | 255 | 3 | 56 | 2 | 41 | 5 | 4 |
Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Plan de clouage 1
| Références | Valeurs Caractéristiques - Connexion bois sur bois - Plan de clouage 1 | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | ||||||||||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | ||||||||||||||||||
| Qté | Type | Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | ||||||
| AB255HD | 26 | CNA/CSA | 5 | ESCRFTC8.0x160 | 13 | CNA/CSA | (min51.0 ; 56/kmod) | min(51.0 ; 56/kmod) | min(51.0 ; 56/kmod) | 42.9 | 45.7 | 46 | 13.9/kmod^0.8 | 13.9/kmod^0.8 | 13.9/kmod^0.8 | min(8.7 ; 9.2/kmod) | min(10.9 ; 9.2/kmod) | 9.2/kmod | |||||
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l’aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.
Valeurs Caractéristiques simplifiées - Connexion bois sur bois - 1 équerre - Plan de clouage 1
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Plan de clouage 1 | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | |||||||||||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||||||||||
| Qté | Type | Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | |||||||
| AB255HD | 26 | CNA/CSA | 5 | ESCRFTC8.0x160 | 13 | CNA/CSA | 51 | 51 | 51 | 42.9 | 45.7 | 46 | 15.1 | 15.1 | 15.1 | 8.7 | 10.2 | 10.2 | ||||||
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l’aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.
Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Plan de clouage 2
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Plan de clouage 2 | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||||||||||
| Qté | Type | Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | |||||||
| AB255HD | 30 | CNA/CSA | 5 | ESCRFTC8.0x220 | CNA/CSA | 13 | min(66.4 ; 56/kmod) | min(70.8 ; 56/kmod) | min(72.4 ; 56/kmod) | 46.5 | 49.7 | 53.5 | 13.9/kmod^0.8 | 13.9/kmod^0.8 | 13.9/kmod^0.8 | min(13.5 ; 9.2/kmod) | min(16.8 ; 9.2/kmod) | 9.2/kmod | ||||||
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA
/CSA sur l’aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.
Valeurs Caractéristiques simplifiées - Connexion bois sur bois - 1 équerre - Plan de clouage 2
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Plan de clouage 2 | ||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | ||||||||||||||||||||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | ||||||||||||||||||||||||||||
| Qté | Type | Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | ||||||||||||||||
| AB255HD | 30 | CNA/CSA | 5 | ESCRFTC8.0x220 | 13 | CNA/CSA | 62.2 | 62.2 | 62.2 | 46.5 | 49.7 | 53.5 | 15.1 | 15.1 | 15.1 | 10.2 | 10.2 | 10.2 | |||||||||||||||
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l’aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.
Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Plan de clouage 3
| Références | Valeurs Caractéristiques - Connexion bois sur bois - Plan de clouage 3 | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||||||||||
| Qté | Type | Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | [CNA5.0x50] | CNA4.0x50 | CNA4.0x60 | [CNA5.0x50] | |||||||
| AB255HD | 26 | CNA/CSA | 3 | ESCRFTC8.0x220 | 13 | CNA/CSA | min(46.8 ; 56/kmod) | min(46.8 ; 56/kmod) | min(46.8 ; 56/kmod) | 32.4 | 32.4 | 43.4 | 13.9/kmod^0.8 | 13.9/kmod^0.8 | 13.9/kmod^0.8 | min(8.7 ; 9.2/kmod) | min(10.8 ; 9.2/kmod) | 9.25/kmod | ||||||
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l’aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.
Valeurs Caractéristiques simplifiées - Connexion bois sur bois - 1 équerre - Plan de clouage 3
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Plan de clouage 3 | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||||||||||
| Qté | Type | Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CNA5.0x50 | CNA4.0x50 | CNA4.0x60 | CNA5.0x50 | |||||||
| AB255HD | 26 | CNA/CSA | 3 | ESCRFTC8.0x220 | 13 | CNA/CSA | 46.8 | 46.8 | 46.8 | 32.4 | 32.4 | 43.4 | 15.1 | 15.1 | 15.1 | 8.7 | 10.2 | 10.2 | ||||||
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSAsur l’aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x50 mm et CNA Ø4.0x60 mm,
- Vis CSA Ø5.0x50,
- Vis filetage total ESCRFTC8.0 (longueur en fonction de l’épaisseur du support).
Sur béton :
- Cheville mécanique : goujon WA M12-104/5,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.
Installation
1- Positionner l’équerre sur le support.
2- Insérer les vis CSA ou les pointes CNA en premier.

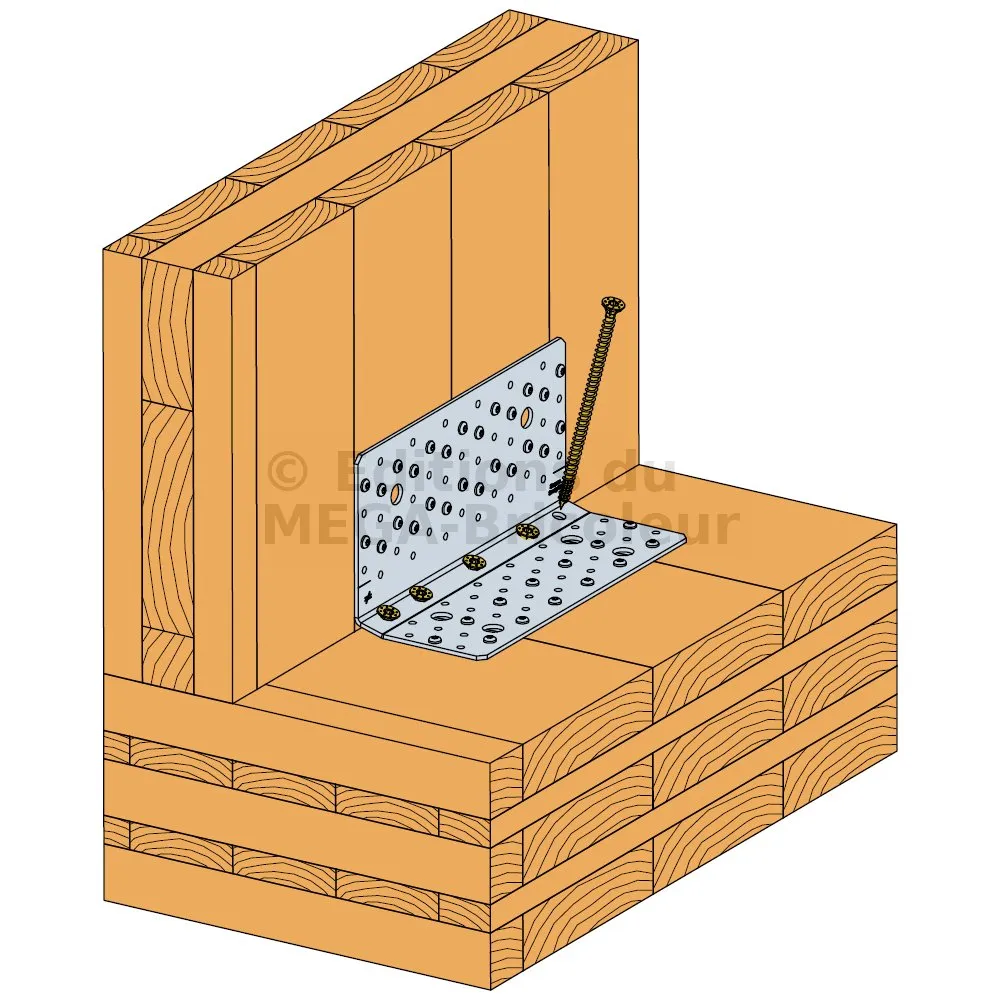

3- Insérer ensuite les vis filetage total dans les perçages proches du pli à un angle d’environ 70° (l’utilisation d’un gabarit est recommandé pour plus de rapidité et de précision).

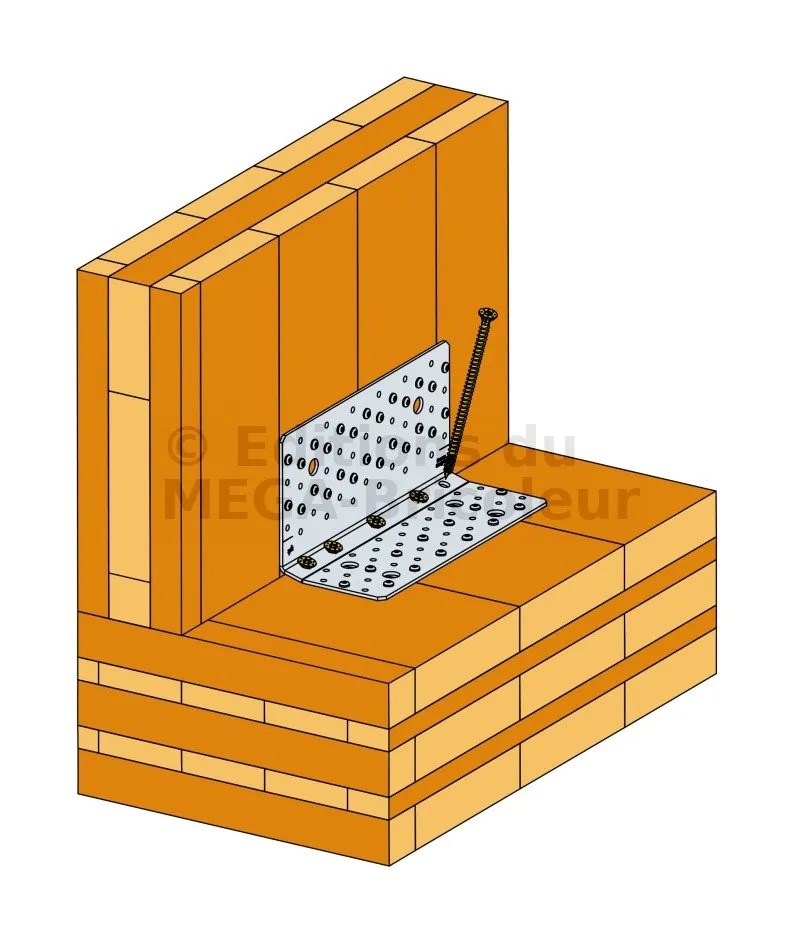

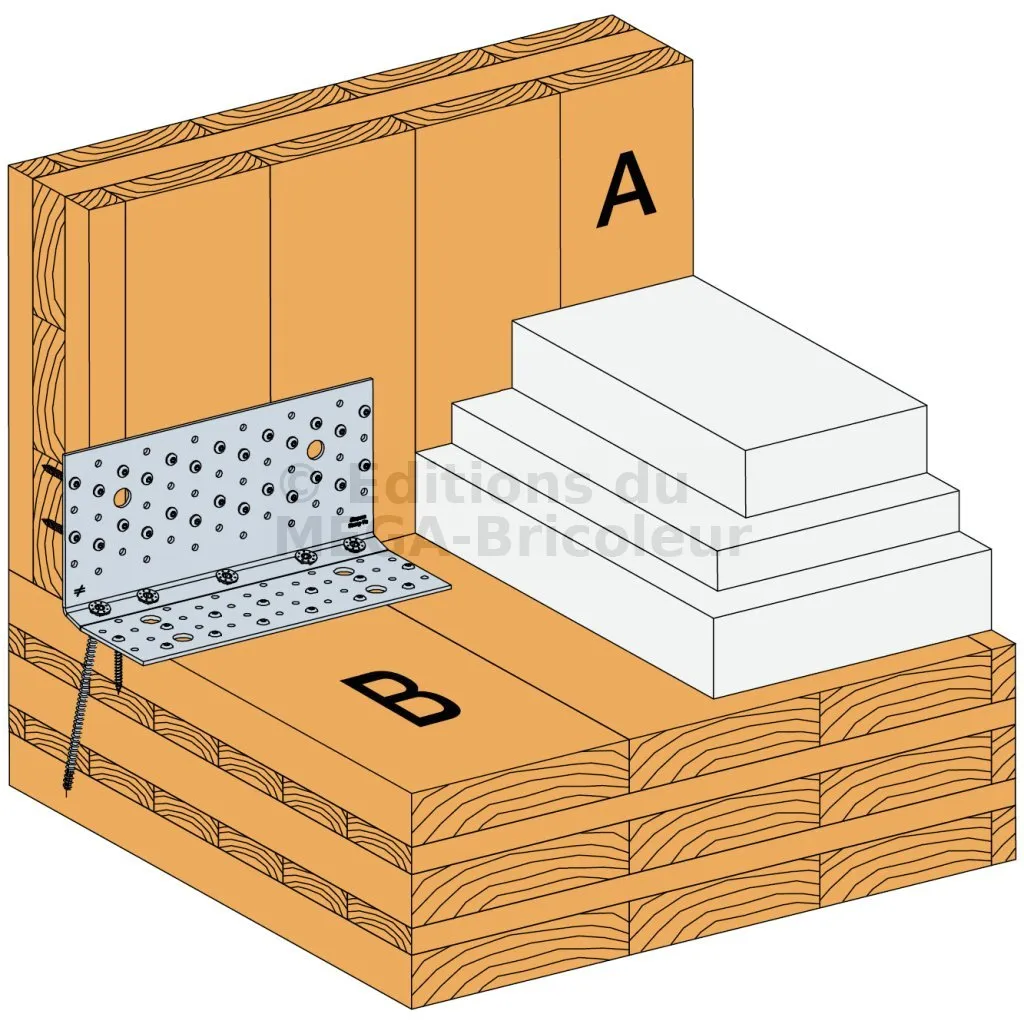

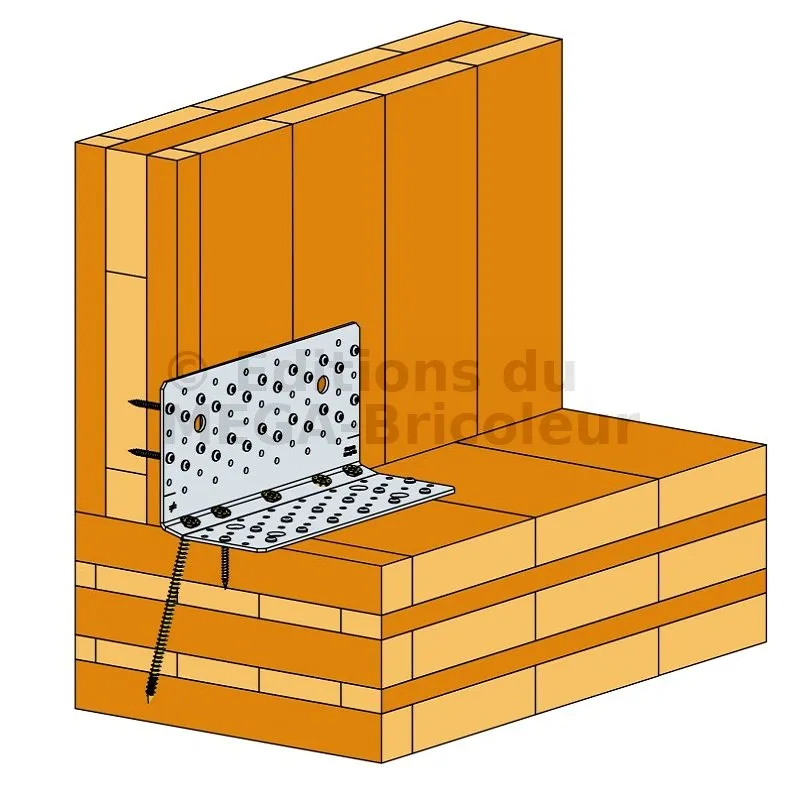

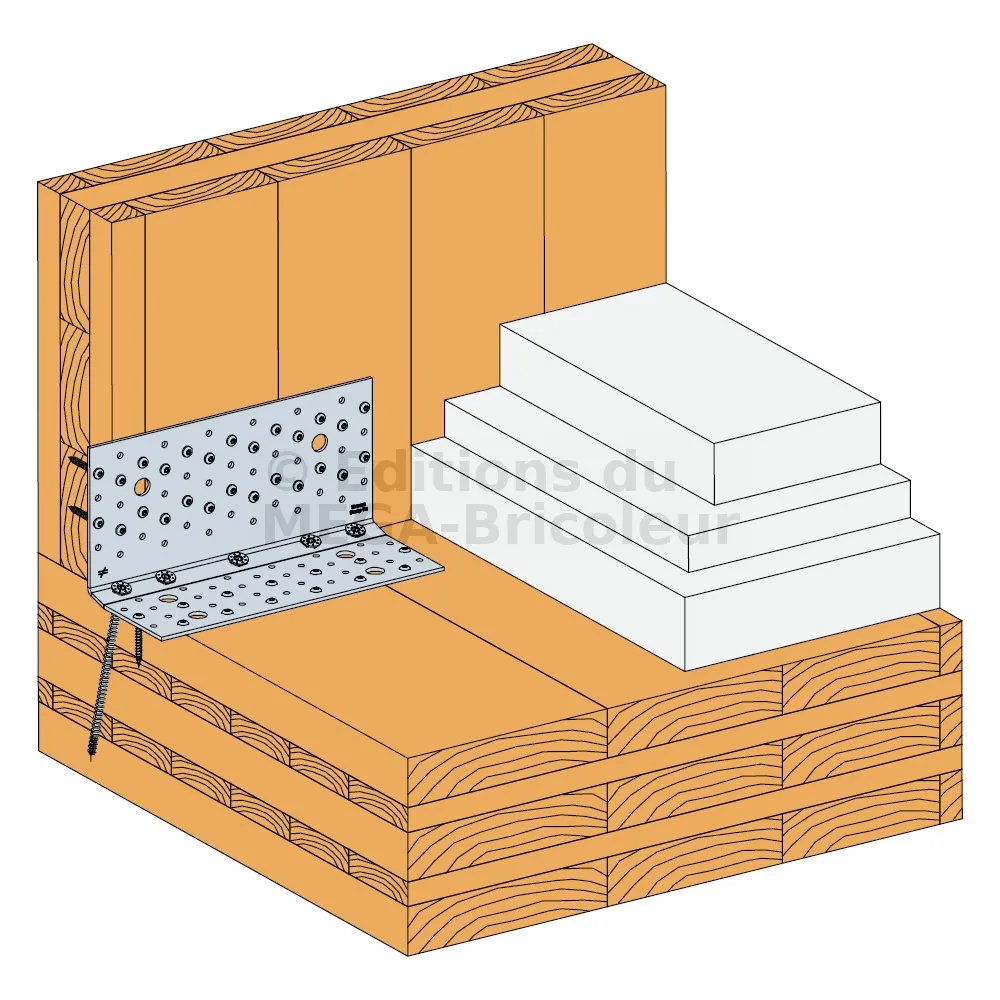

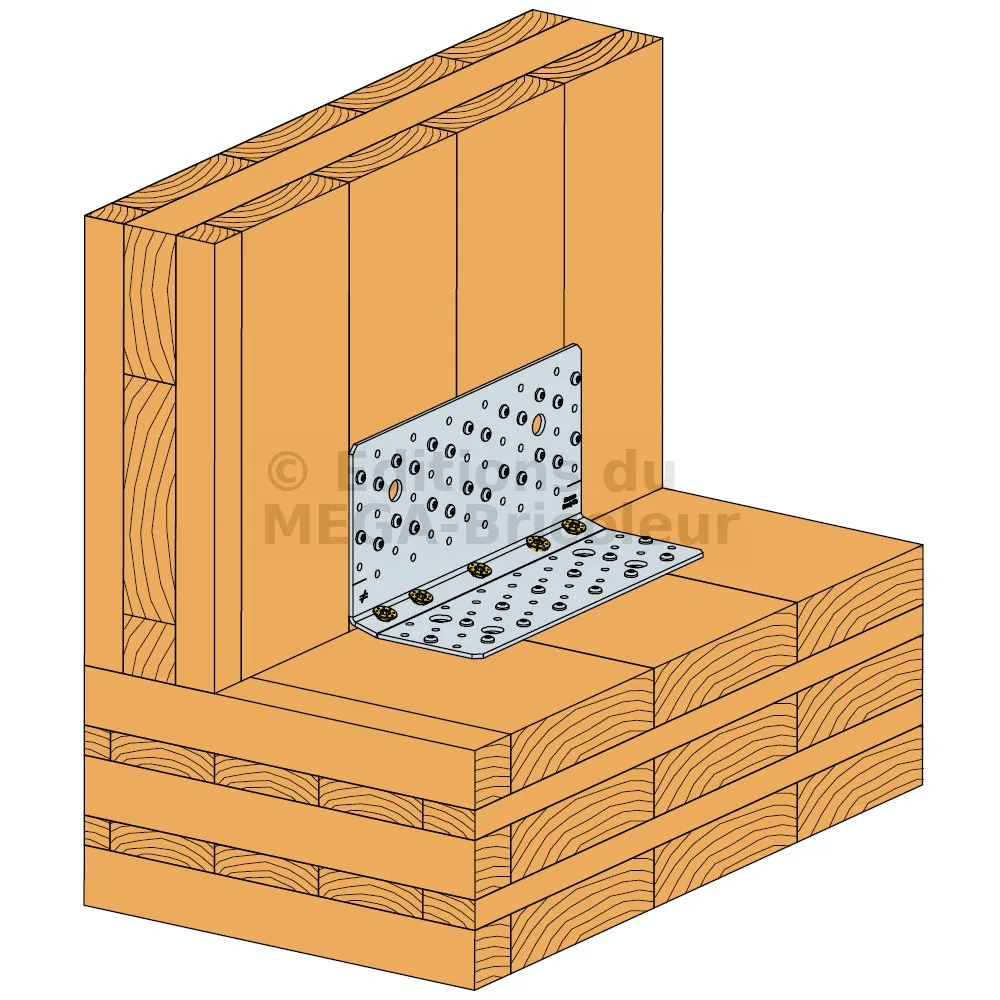

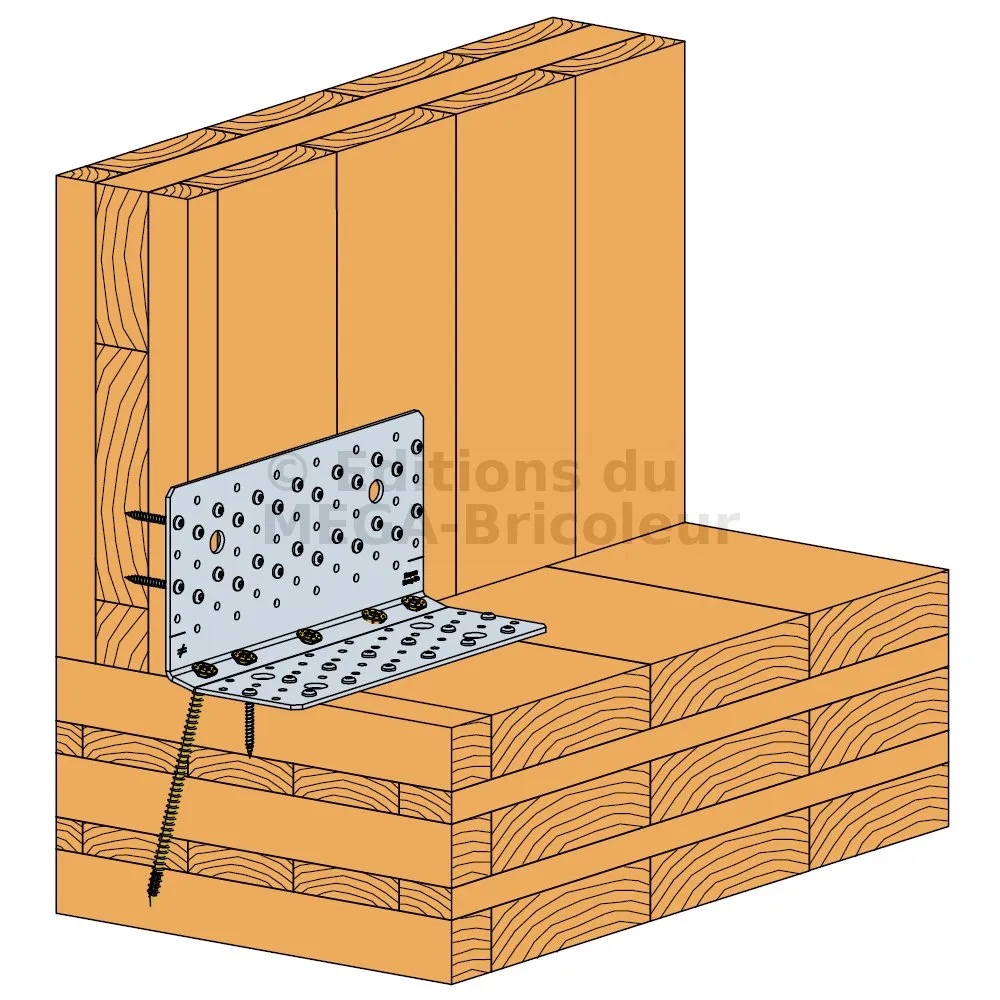

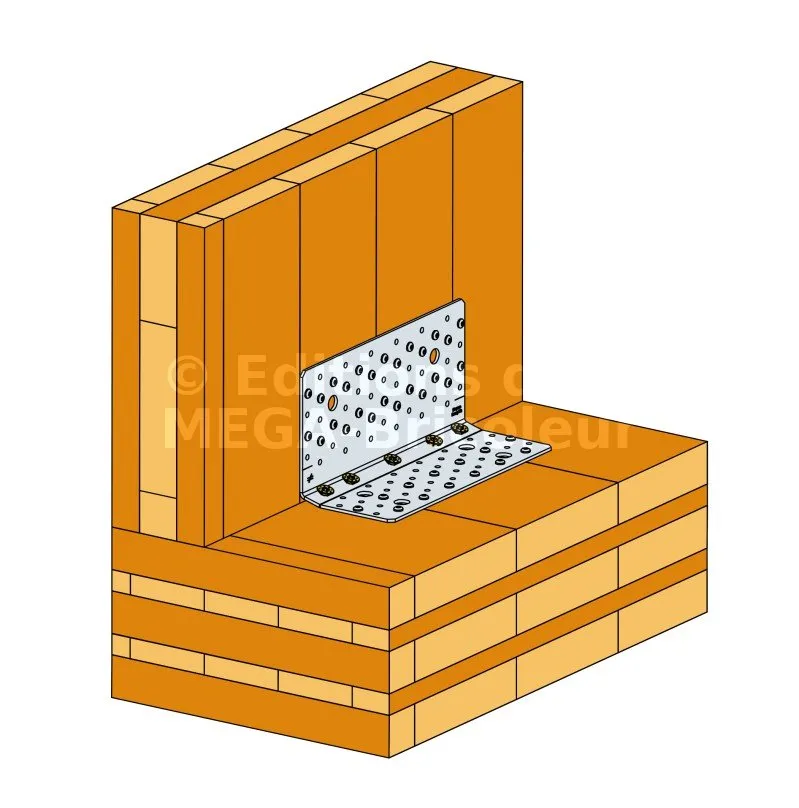

Les dispositions de fixations possibles sont illustrées ci-dessous.
