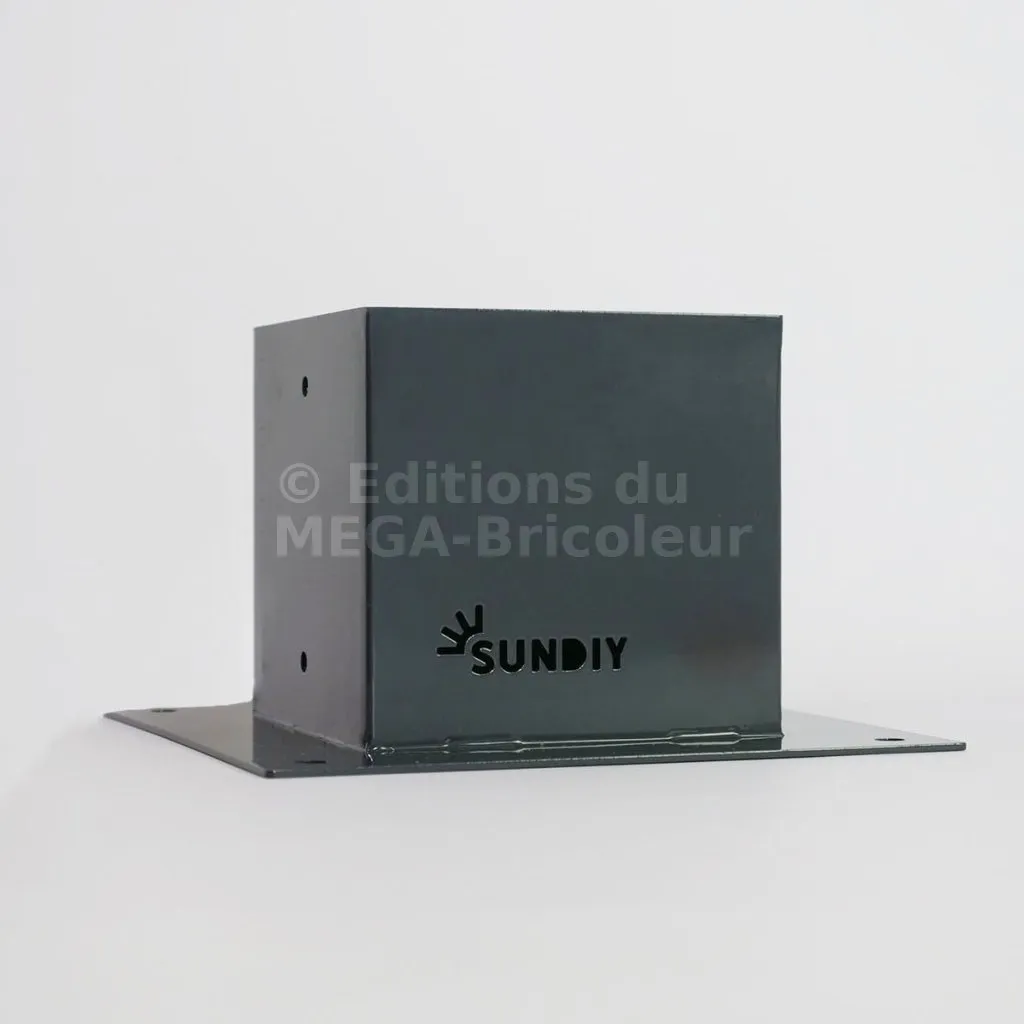

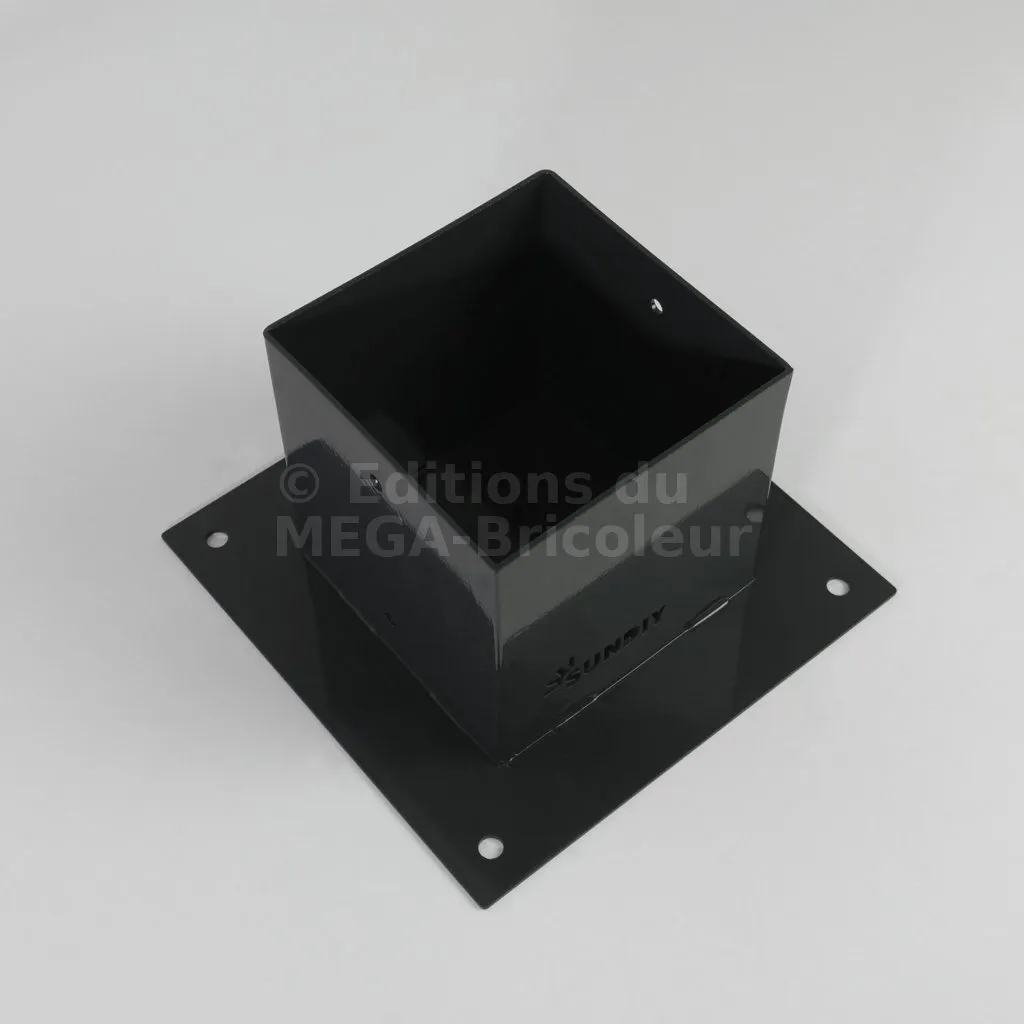

Support de poteau - Largeur intérieur : 120 mm - Réf. CAS120SP7016

Mise en oeuvre

Fixations
Sur poteau en bois :

• Vis à bois structurelle tête ronde plate bombée WKCP-06060-D

Sur béton :

• Cheville mécanique : goujon FM 753 EVO M8X83/20
• Ancrage chimique : résine AT-HP + tige filetée LMAS M8-95/20

Sur maçonnerie creuse :

• Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M8-95/20 + tamis SH M16-85.

Sur struture en bois :

• Tirefonds LAG Ø8x90

Installation
Au sol et/ou sur un mur :
1. Placer le support poteau à son emplacement
2. Identifier la position des ancrages au sol sur le support
3. Percer les points au diamètre et à la profondeur préconisés pour les fixations
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.

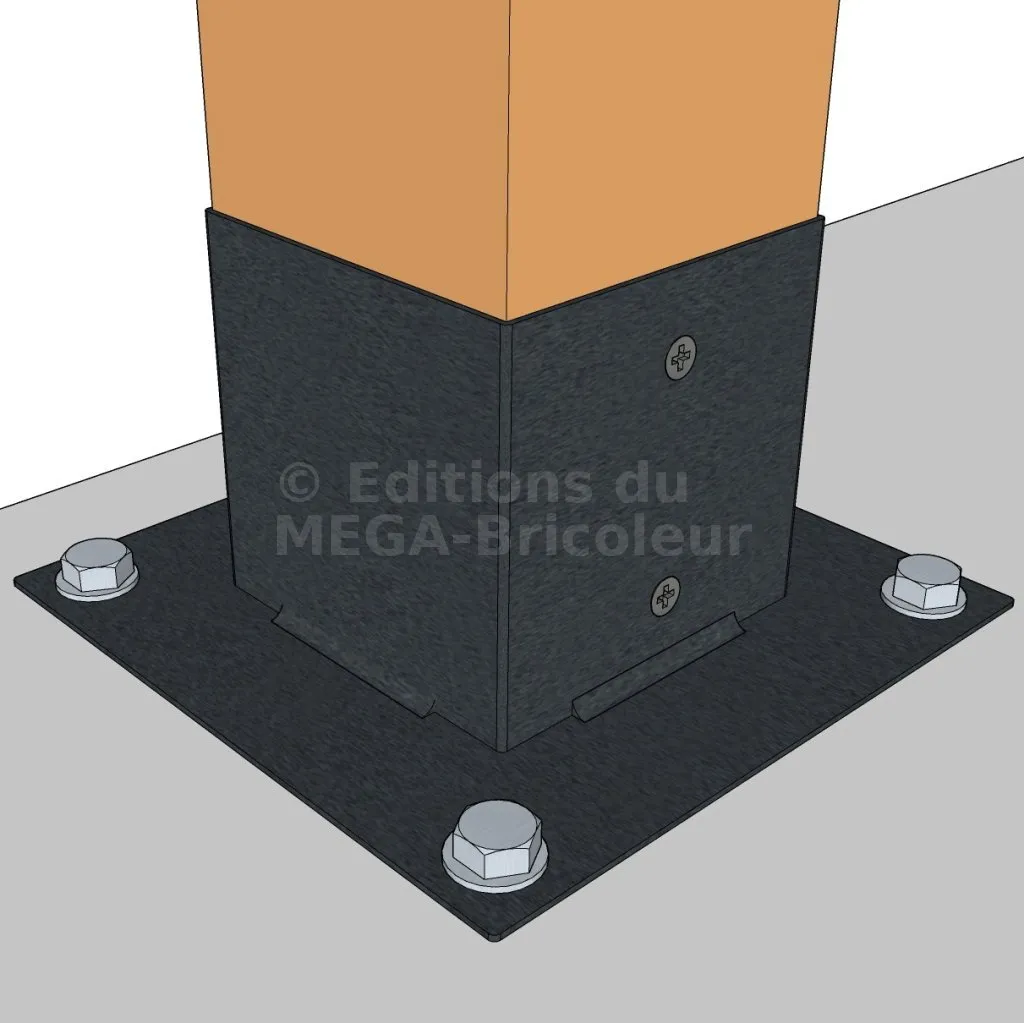

Au poteau :
1. Inserer le poteau dans le support
2. Fixer le support au poteau à l’aide de Vis à bois structurelle tête ronde plate bombée
