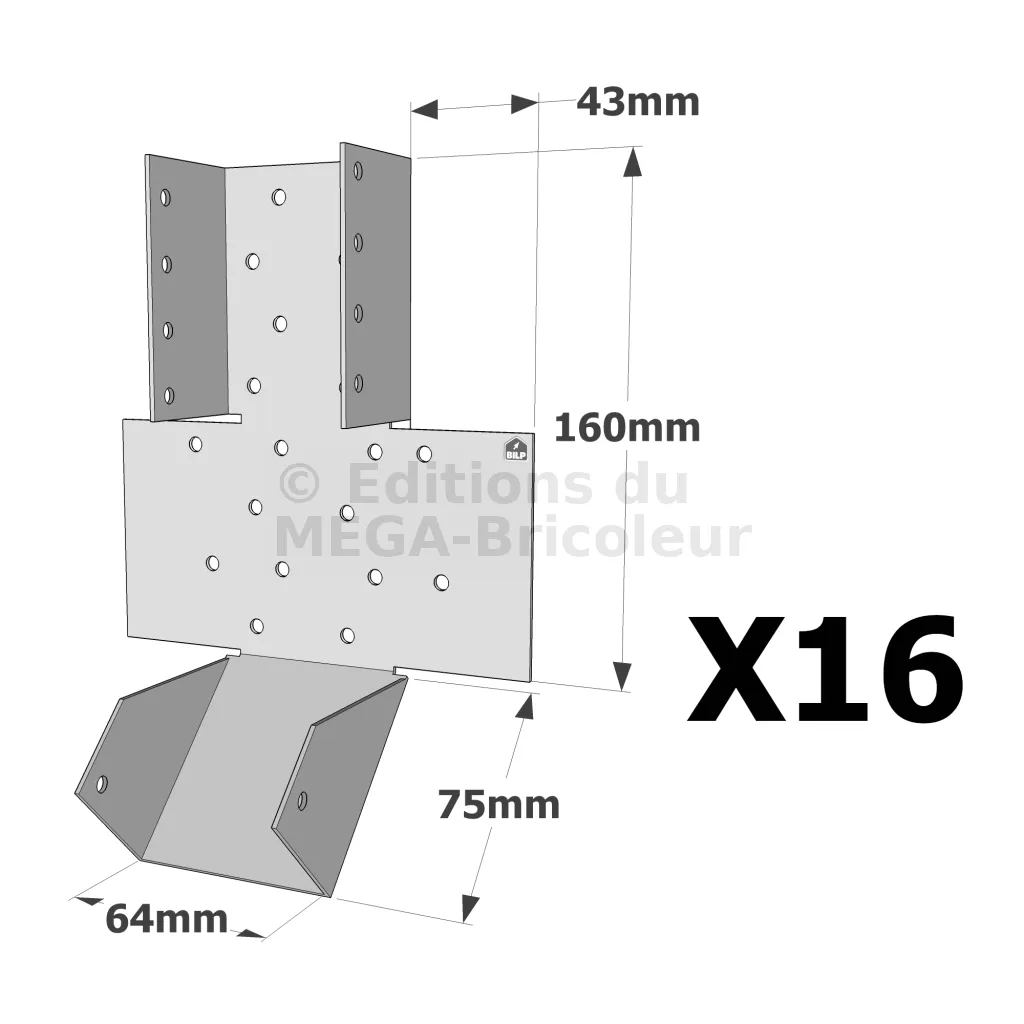

Sabot à pente réglable - Réf. SPR64/160_16
-
RéférenceSPR64/160_16
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suvant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)76mm
-
Longueur d’aile (D)148mm
-
Epaisseur1,5mm
-
Largeur poutre min.36mm
-
Largeur poutre max.38mm
Sabot à pente réglable
Le sabot à pente réglable SPR permet la fixation de chevrons sur support bois et béton. Le réglage de la pente est fait sur le chantier pour des pentes jusqu‘à 45° vers le bas ou le haut. Ce réglage n‘est à effectuer qu‘une seule fois dans le sens de la pente souhaitée.
Caractéristiques :
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1,5mm.

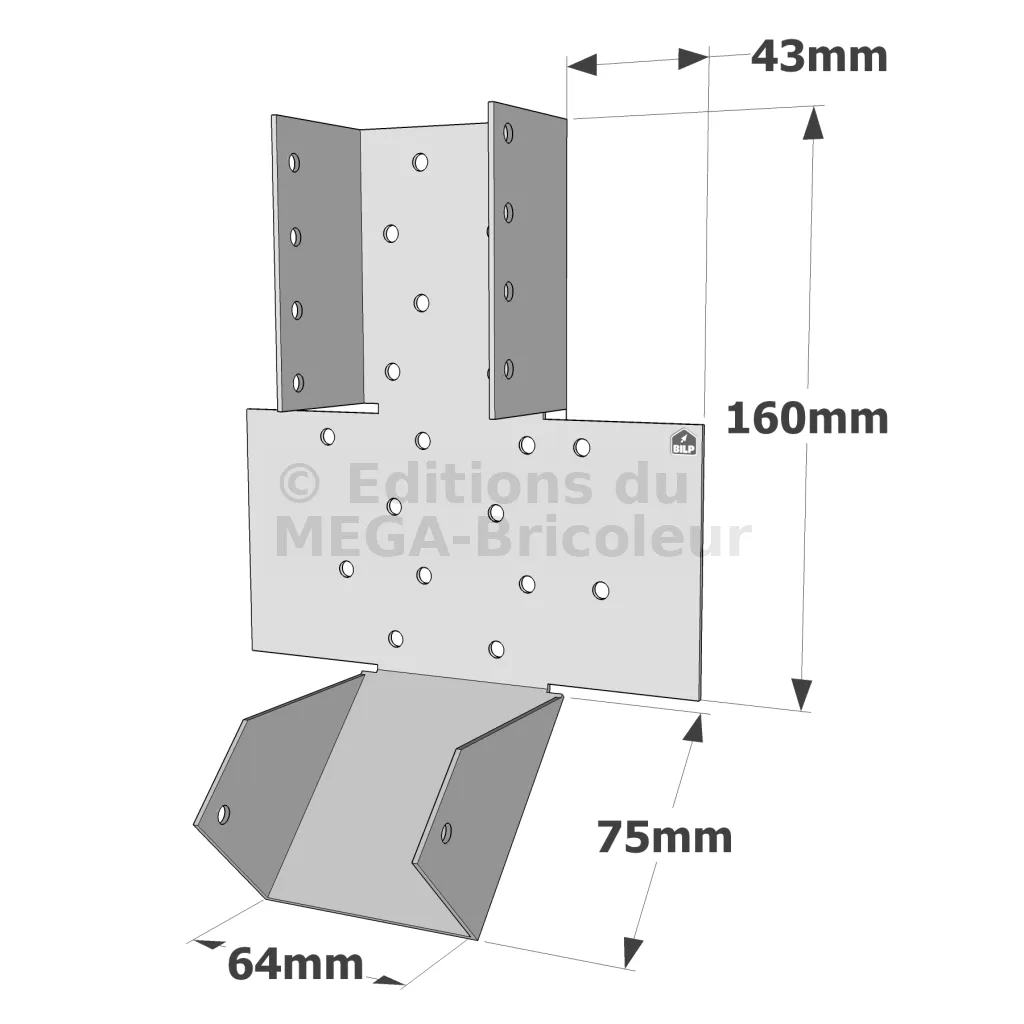

Dimensions
Références | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
---|---|---|---|---|---|---|---|---|---|---|
Largeur | A | B | C | D | F | t | Ø5 [mm] | Ø5 [mm] | ||
Min. | Max. | |||||||||
SPR38/120 | 36 | 38 | 38 | 120 | 74 | 43 | 78 | 1.5 | 9 | 6 |
SPR50/140 | 48 | 50 | 50 | 140 | 74 | 43 | 78 | 1.5 | 18 | 8 |
SPR64/160 | 62 | 64 | 64 | 160 | 74 | 43 | 78 | 1.5 | 20 | 10 |
SPR76/180 | 74 | 76 | 76 | 180 | 74 | 43 | 78 | 1.5 | 22 | 12 |
SPR100/300 | 98 | 100 | 100 | 300 | 74 | 43 | 78 | 1.5 | 34 | 24 |
Les dimensions A, B et C sont les dimensions intérieures du sabot.
Avantages :
- Le principal avantage du sabot à pente réglable est la possibilité de réglage de la pente sur chantier. Cette adaptabilité permet de corriger les erreurs éventuelles et d’ajuster précisément l’angle des éléments porteurs et portés. Ainsi, la construction gagne en flexibilité et en précision, ce qui est particulièrement utile pour des projets complexes.
- Fixation et assemblage :
Le processus de fixation des sabots pente réglable est conçu pour être simple et efficace. Ils sont généralement fixés aux éléments porteurs par des vis ou des boulons, offrant une connexion solide. L’assemblage est facilité par la possibilité d’ajuster l’inclinaison directement sur site, ce qui réduit le besoin de coupes précises et de modifications ultérieures. - Structure et durabilité :
L’utilisation de sabots charpente réglable améliore la durabilité de la structure en permettant des connexions plus robustes et mieux adaptées aux contraintes spécifiques du projet. En ajustant l’angle et l’inclinaison des éléments porteurs et portés, les tensions et les charges sont mieux réparties, augmentant ainsi la longévité de la construction.
Applications :
Support :
Les sabots à pente réglable sont compatibles avec une grande variété de matériaux porteurs et portés :
- Porteur : bois massif, bois composite, bois lamellé-collé, béton ou acier.
- Porté : bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation :
Les domaines d’utilisation des sabots charpente réglable sont variés et incluent :
- Solives : Elles permettent de maintenir une inclinaison parfaite des solives, améliorant ainsi la stabilité et la durabilité de la structure.
- Pannes : Utilisées pour les pannes, elles assurent une connexion robuste entre les éléments de charpente, même lorsque l’angle d’inclinaison doit être ajusté.
- Poutres lisses : Les sabots permettent une fixation sûre et flexible des poutres lisses, essentielles pour la répartition des charges dans une structure en bois.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur porté :
- Pointes annelées CNA Ø 4.0 x 35 ou CNA Ø 4.0 x 50 mm.
Sur porteur :
Support bois :
- Pointes annelées CNA Ø 4.0 x 35 ou CNA Ø 4.0 x 50 mm.
- Tirefonds et boulons Ø 10 mm.
Support béton :
- Ancrage mécanique WA M10-78/5 (pour la version SPR-B).
- Ancrage chimique tige filetée Ø 10 mm : LMAS M10-155 avec résine AT-HP.
Support métal :
- Boulons Ø 10 mm.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
