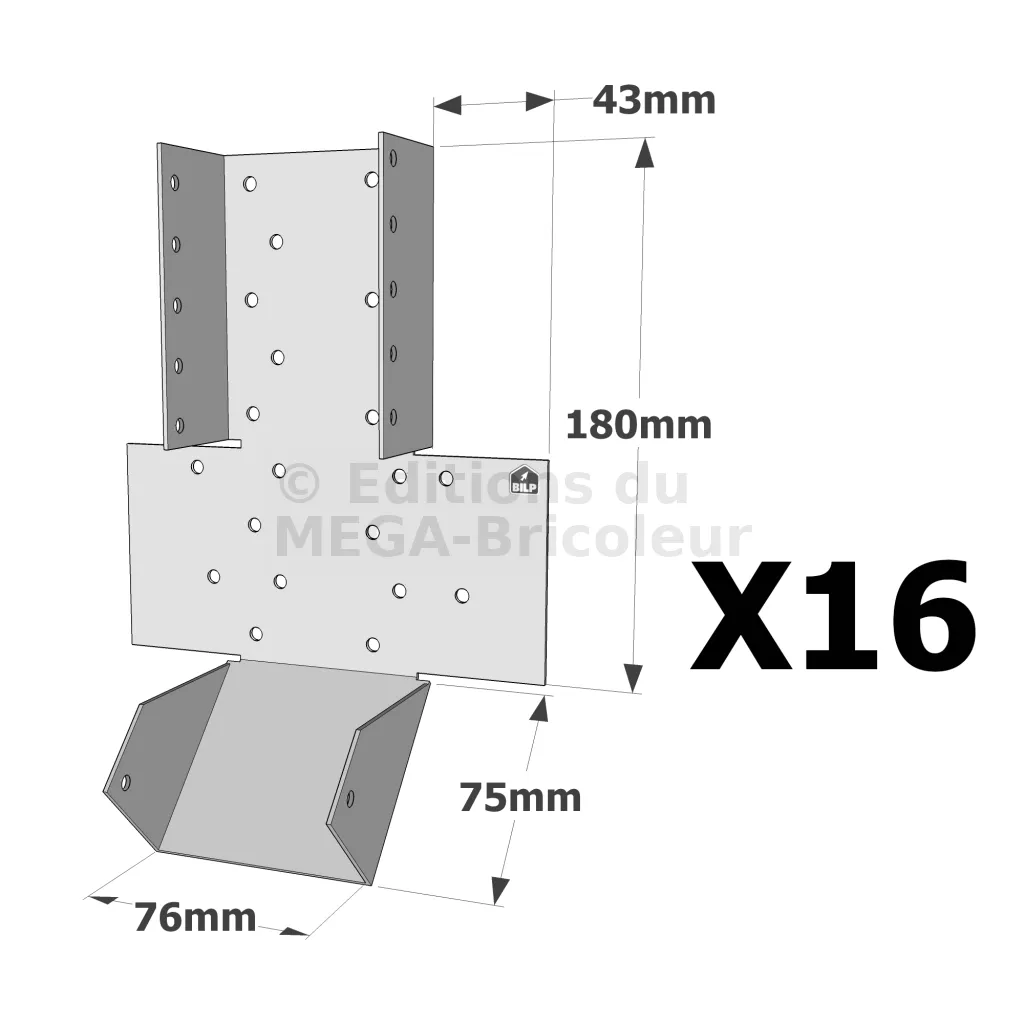

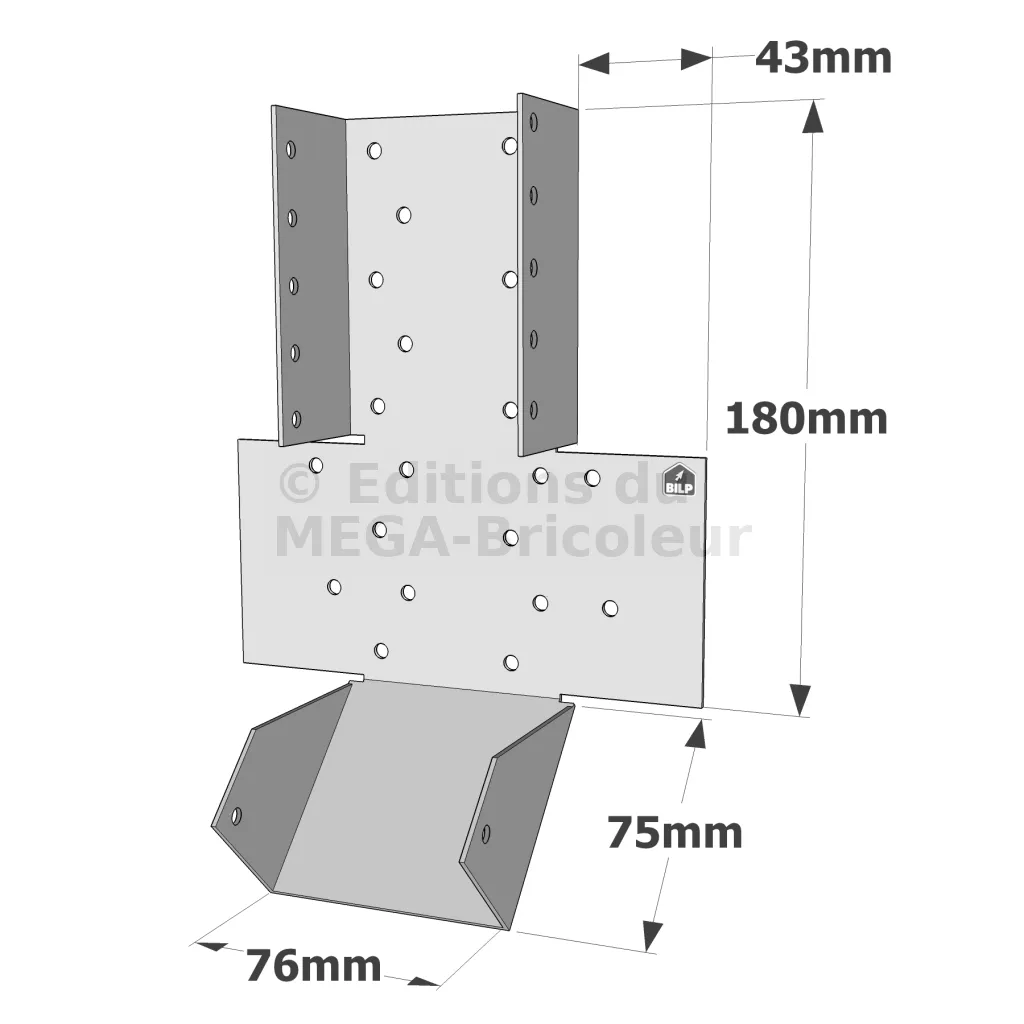

Sabot à pente réglable - Réf. SPR76/180_16

Fixations

Sur porté :

• Pointes annelées CNA Ø 4.0 x 35 ou CNA Ø 4.0 x 50 mm.

Sur porteur :

Support bois :

• Pointes annelées CNA Ø 4.0 x 35 ou CNA Ø 4.0 x 50 mm.
• Tirefonds et boulons Ø 10 mm.

Support béton :

• Ancrage mécanique WA M10-78/5 (pour la version SPR-B).
• Ancrage chimique tige filetée Ø 10 mm : LMAS M10-155 avec résine AT-HP.

Support métal :

• Boulons Ø 10 mm.

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Sur Béton :

1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.

Avantages du sabot de charpente à pente réglable :

• Le principal avantage du sabot de charpente à pente réglable est la possibilité de réglage de la pente sur chantier. Cette adaptabilité permet de corriger les erreurs éventuelles et d’ajuster précisément l’angle des éléments porteurs et portés. Ainsi, la construction gagne en flexibilité et en précision, ce qui est particulièrement utile pour des projets complexes.
• Fixation et assemblage :
  Le processus de fixation de ces connecteurs de charpente est conçu pour être simple et efficace. Ils sont généralement fixés aux éléments porteurs par des vis ou des boulons, offrant une connexion solide. Il suffit juste d’ajuster l’inclinaison directement sur site, pour éviter de réaliser des coupes précises et des changements ultérieurs.
• Structure et durabilité :
  Les sabots de toiture à pente réglable garantissent la solidité de la structure en offrant des connexions renforcées et mieux adaptées aux exigences du projet. En ajustant l’angle et l’inclinaison des éléments porteurs et supportés, les tensions et les charges sont mieux réparties, favorisant la longévité de la construction.
• Polyvalents : Ces sabots de charpente concrétisent une large gamme de projets, qu’il s’agisse de toitures inclinées, de terrasses sur des terrains en pente, ou même de constructions nécessitant des pentes inversées. Grâce à leur réglage sur site, les sabots à pente réglable permettent aux professionnels d’ajuster facilement la pente des éléments porteurs sans interrompre le chantier.

Applications :

Support :

Les sabots à chevrons sont compatibles avec une grande variété de matériaux porteurs et portés :

• Porteur : bois massif, bois composite, bois lamellé-collé, béton ou acier.
• Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d’utilisation :

Les domaines d’utilisation des sabots à pente réglable sont variés et incluent :

• Solives : Ces fixations de structure en bois maintiennent une inclinaison parfaite des solives, améliorant ainsi la stabilité et la durabilité de la structure.
• Pannes : Utilisées pour les pannes, elles assurent une connexion robuste entre les éléments de charpente, même lorsque l’angle d’inclinaison doit être ajusté.
• Poutres lisses : Ces sabots inclinés permettent une fixation sûre et flexible des poutres lisses, essentielles pour la répartition des charges dans une structure en bois.
• Charpentes : Ils évitent de recourir à des calculs préalables complexes. Les sabots SPR peuvent être ajustés pour des toitures aux pentes importantes, jusqu’à 45°, assurant ainsi une compatibilité avec de nombreux types de constructions.
• Toitures complexes : Dans la construction d’un toit à plusieurs versants ou d’une toiture en mansarde, le sabot en acier galvanisé, grâce à son mécanisme de réglage sur chantier, permet d’adapter rapidement la structure à ces changements d’inclinaison, tout en offrant une fixation sécurisée.
• Rénovation : Les sabots à pente réglable donnent la possibilité de s’adapter à des conditions préexistantes sans nécessiter de modifications majeures sur la charpente d’origine.
