Liaison Empannon Arêtier - Réf. LEA240/30/70/1.5
-
RéférenceLEA240/30/70/1.5
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346.
-
Fabricationfrançaise
-
Epaisseur1.5mm
-
Largeur30mm
-
MarqueSIMPSON Strong-Tie
-
Perçages2 Ø4
-
Hauteur70mm

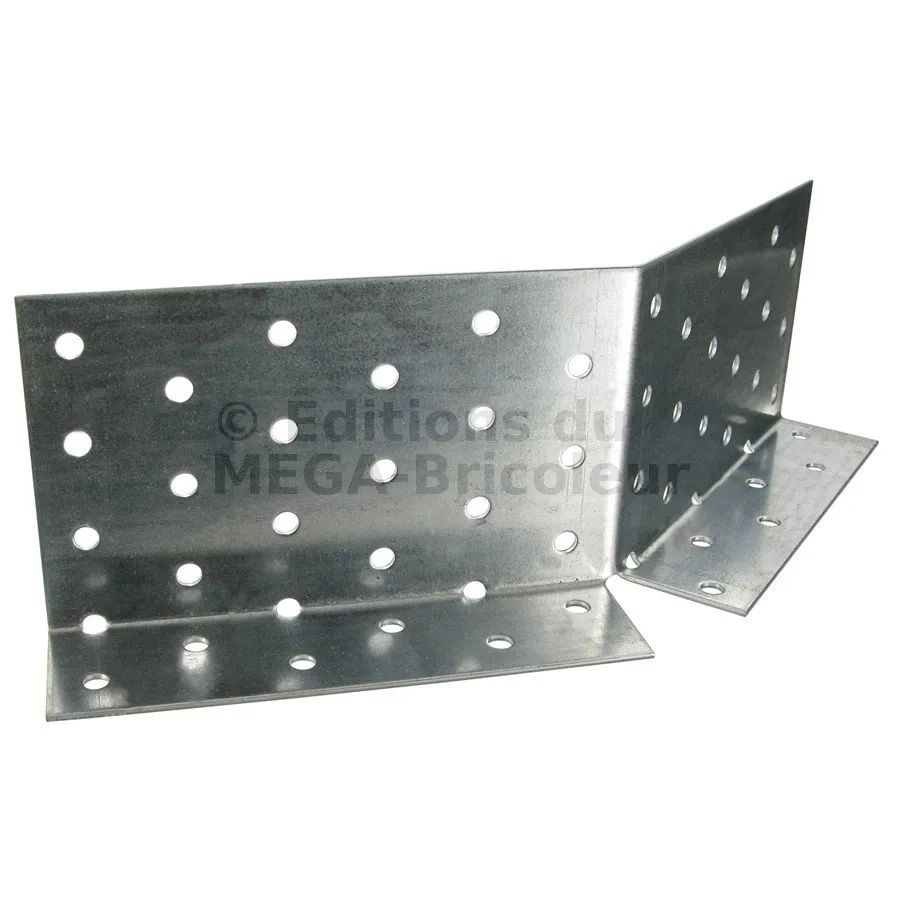

Liaison Empannon Arêtier
La liaison empannon arêtier LEA permet de faire la liaison entre l‘arêtier et l‘empannon avec un angle de 45°.
Caractéristiques :
Déclarations de performance : FR-DoP-e08/0053
Agréments techniques : ETA-08/0053
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1.5 mm.
Avantages :
- Design permettant de positionner parfaitement l’empannon.
Applications
Support :
- Fermette.
Domaines d’utilisation :
- Fixation d’empannon.

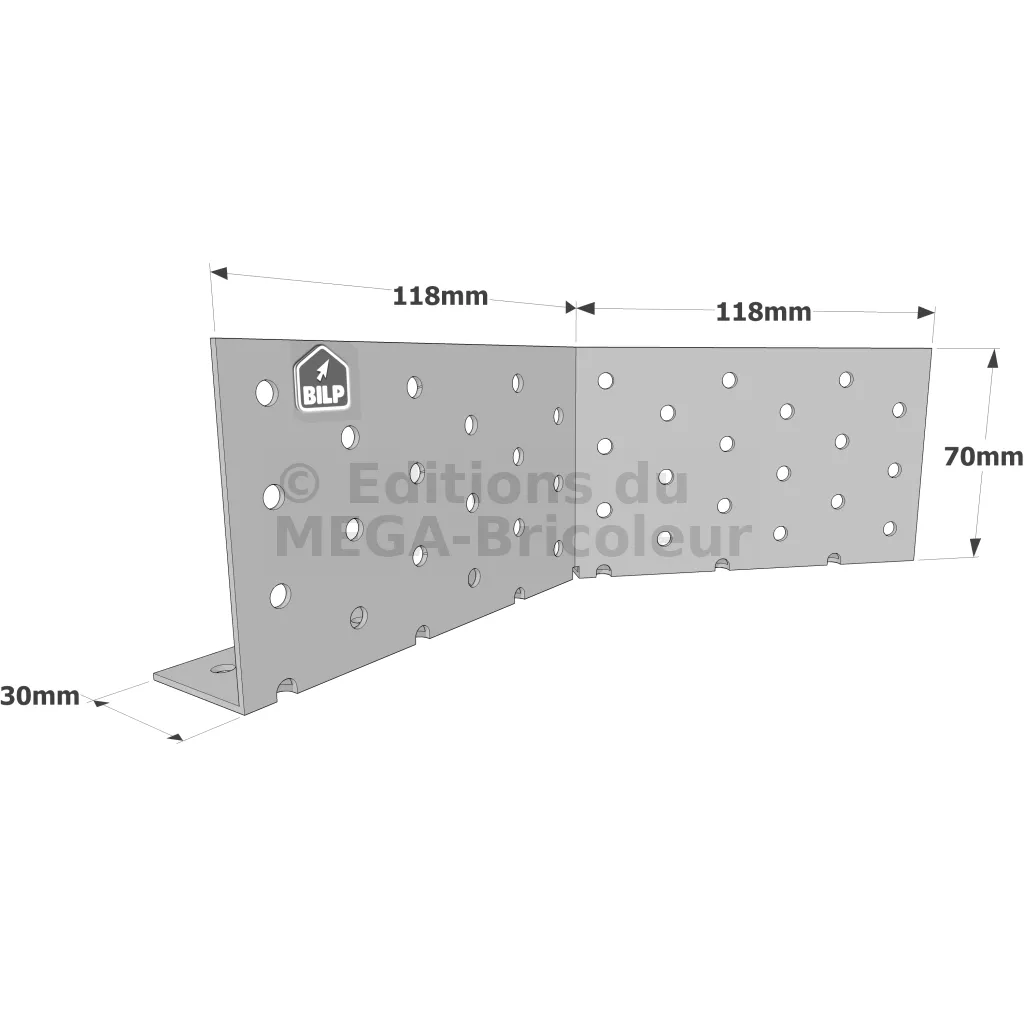

Dimensions et Valeurs caractéristiques
Liste des pièces et prix
| Références | Dimensions [mm] | Perçage | Valeurs Caractéristiques en kN Bois de classe C24 | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | Épaisseur [mm] | Aile A | Aile B | Descendante | Ascendante | |
| LEA240/30/70/1.5 | 118 | 118 | 30 | 70 | 12 - Ø4.0x35 | 6 - Ø4.0x35 | 2.7 | 2.3 |
Fixations
- Pointes annelées CNA Ø4,0 x 35 mm.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
