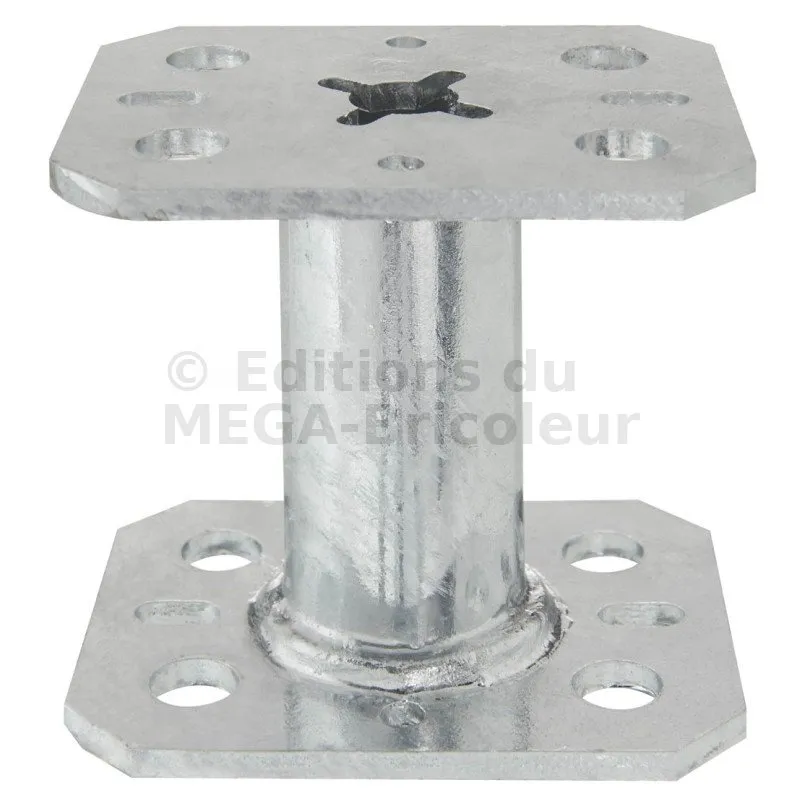

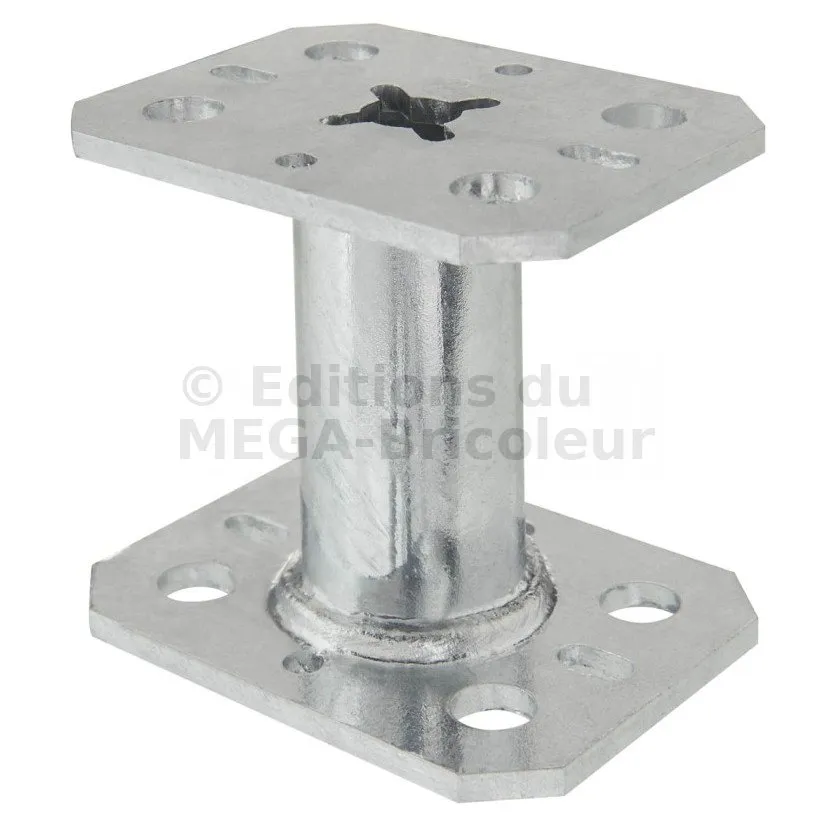

Pied de poteau mini fixe, hauteur (B) : 50mm, cdt : 25 pièces - Réf. PPMINI50_25
-
RéférencePPMINI50_25
-
Epaisseur4mm
-
Fabricationfrançaise
-
MatériauGalvanisation à chaud suivant NF EN ISO 1461
-
MarqueSIMPSON Strong-Tie
-
Largeur (A)90mm
-
Largeur (D)90mm
-
PortéSolive
-
Perçages platine haute4Ø11 - 2Ø6x12
-
Perçages platine basse4Ø11 - 2Ø6x12
-
Connexion bois sur support rigideSur poteau : 4Ø10 (boulons ou tirefonds LAG 8x50) ; sur béton : 4Ø10 (goujons WA M8-68/5 ; tige filetée LMAS M8-95/20)
-
Largeur (B)70mm
-
Largeur (E)70mm
-
Charge maximale admissible en compressionParallèle au fil : 3.14 tonnes - Perpendiculaire au fil : 1.02 tonnes
-
Entraxe entre les perçagespetit côté. 37mm - grand coté. 57 mm (platine basse)
Pieds de poteau mini
De petite dimension les pieds de poteau PPMINI sont particulièrement adaptés à la fixation de planchers chauffants ou de garde corps.
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
– S235JR suivant NF EN 10025.
– Galvanisé à chaud suivant NF EN ISO 1461,
– Épaisseur : 4 mm.
Avantages :
– Adapté aux constructions plus légères.
Applications
Support :
– Porteur : bois, béton, acier.
– Porté : bois massif, bois composite, lamellé collé.
Domaines d’utilisation :
– Fixation de garde corps,
– Fixation de barrière intérieure,
– Fixation de planchers chauffants.
Données techniques
Dimensions

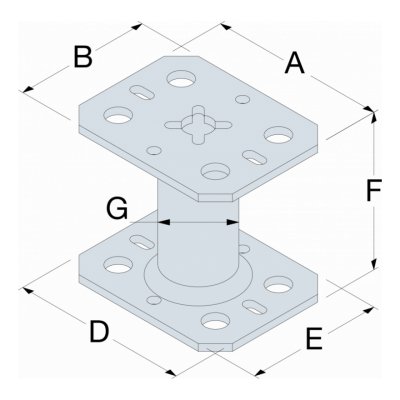

Références | Dimensions [mm] | Platine haute | Platine basse | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A | B | D | E | F | G | t | Ø11 | Ø6x12 | Ø11 | Ø6x12 | |
PPMINI50 | 90 | 70 | 90 | 70 | 50 | 34 | 4 | 4 | 2 | 4 | 2 |
PPMINI70 | 90 | 70 | 90 | 70 | 70 | 34 | 4 | 4 | 2 | 4 | 2 |
PPMINI80 | 90 | 70 | 90 | 70 | 80 | 34 | 4 | 4 | 2 | 4 | 2 |
Valeurs caractéristiques - Bois sur béton
Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
---|---|---|---|---|---|---|
Sur poteau | Sur béton | R1,k | ||||
Quantité | type | Quantité | type | Parallèle au fil | Perpendiculaire au fil | |
PPMINI50 | 4 | Ø10 | 4 | Ø10* | 58.6 / kmod^0.37 | 21.6 |
PPMINI70 | 4 | Ø10 | 4 | Ø10* | 58.6 / kmod^0.37 | 21.6 |
PPMINI80 | 4 | Ø10 | 4 | Ø10* | 58.6 / kmod^0.37 | 21.6 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées - Bois sur béton
Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | ||||
---|---|---|---|---|---|---|
Sur poteau | Sur béton | R1,k | ||||
Quantité | type | Quantité | type | Parallèle au fil** | Perpendiculaire au fil | |
PPMINI50 | 4 | Ø10 | 4 | Ø10* | 66.8 | 21.6 |
PPMINI70 | 4 | Ø10 | 4 | Ø10* | 66.8 | 21.6 |
PPMINI80 | 4 | Ø10 | 4 | Ø10* | 66.8 | 21.6 |
* Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
Fixations
Sur bois :
– Boulons.

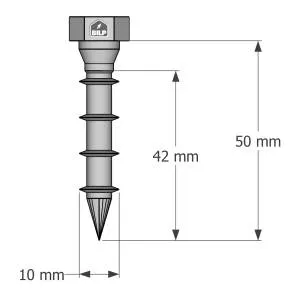

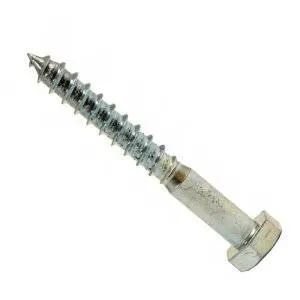

– Tirefonds LAG 8x50.
Sur béton :

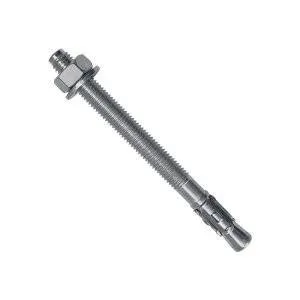

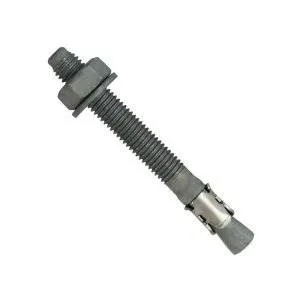

– Cheville mécanique : Goujon WA M8-68/5.

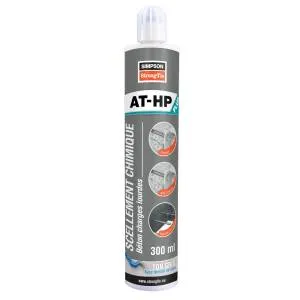

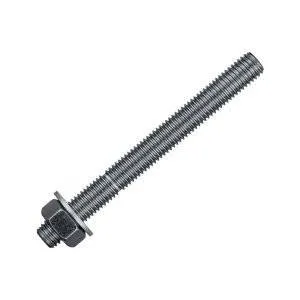

– Ancrage chimique : Résine AT-HP + Tige filetée LMAS M8-95/20.
Installation

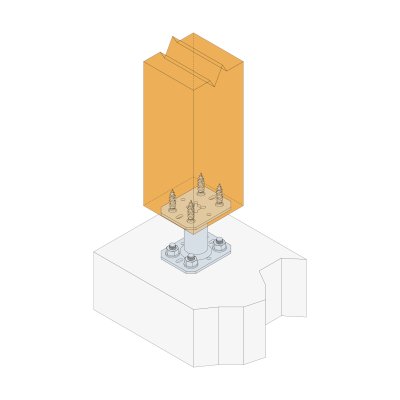

Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (Pré-perçage nécessaire)
Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
