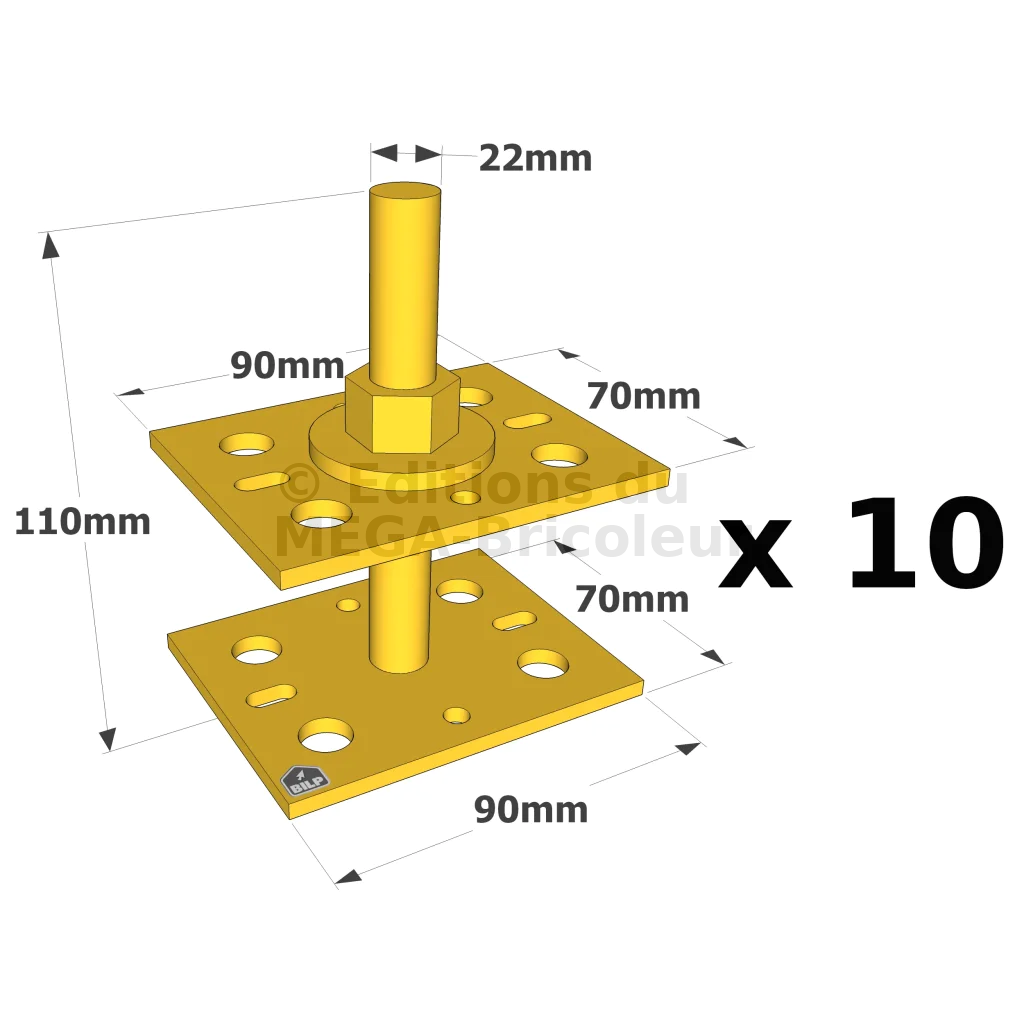

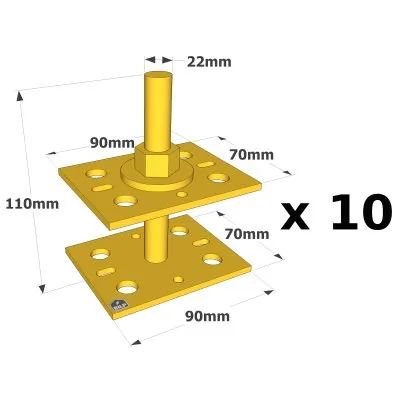

Pied de poteau mini réglable, hauteur (B) : 30 à 90mm, cdt : 10 pièces - Réf. APB7090/100_10
-
RéférenceAPB7090/100_10
-
Epaisseur4mm
-
Fabricationfrançaise
-
MatériauGalvanisation à chaud suivant NF EN ISO 1461
-
MarqueSIMPSON Strong-Tie
-
Largeur (A)90mm
-
Largeur (D)90mm
-
PortéSolive
-
Perçages platine haute4Ø11 - 4Ø6
-
Perçages platine basse4Ø11 - 4Ø6
-
Connexion bois sur support rigideSur poteau : 4Ø10 (boulons ou tirefonds LAG 8x50) ; sur béton : 4Ø10 (goujons WA M8-68/5 ; tige filetée LMAS M8-95/20)
-
Largeur (B)70mm
-
Largeur (E)70mm
-
Charge maximale admissible en compressionParallèle au fil : 1.2 tonnes - Perpendiculaire au fil : 0.92 tonnes

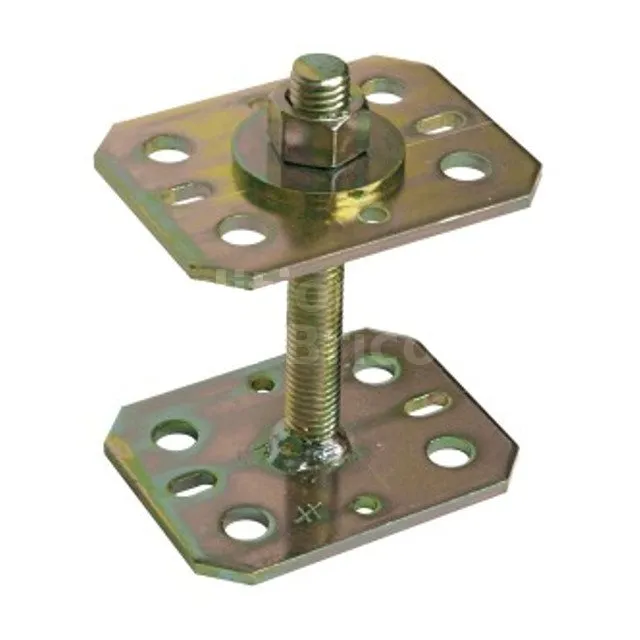

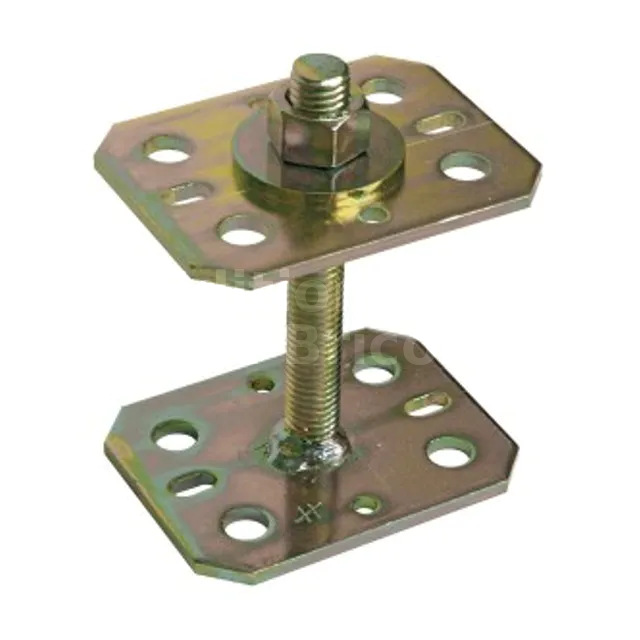

Petit pied de poteau réglable
De petite dimension, les petits pieds de poteaux réglables APB7090 sont particulièrement adaptés à la fixation de garde corps ou de planchers chauffants.
Caractéristiques
Déclarations de performance : FR-DoP-e07/0285 ;
Agréments techniques : ETA-07/0285 ;
Matière
- S235JR suivant NF EN 10025.
- Finition électro-zinguée jaune irisé (sans Chrome VI) suivant NF EN ISO 2081,
- Épaisseur : 4 mm.
Avantages
- Permet une garde au sol faible tout en assurant le niveau
Applications
Support
- Porteur : bois, béton, acier.
- Porté : bois massif, bois composite, lamellé collé.
Domaines d’utilisation
- Fixation de garde corps,
- Fixation de barrière intérieure,
- Fixation de planchers chauffants.
Données techniques
Dimensions

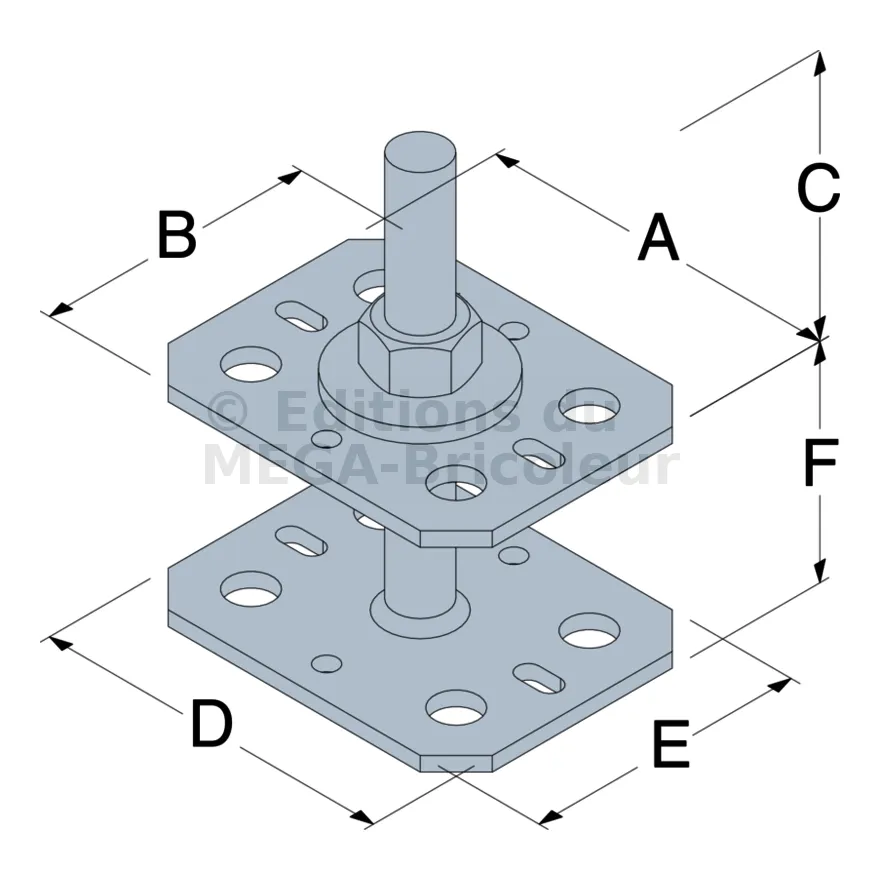

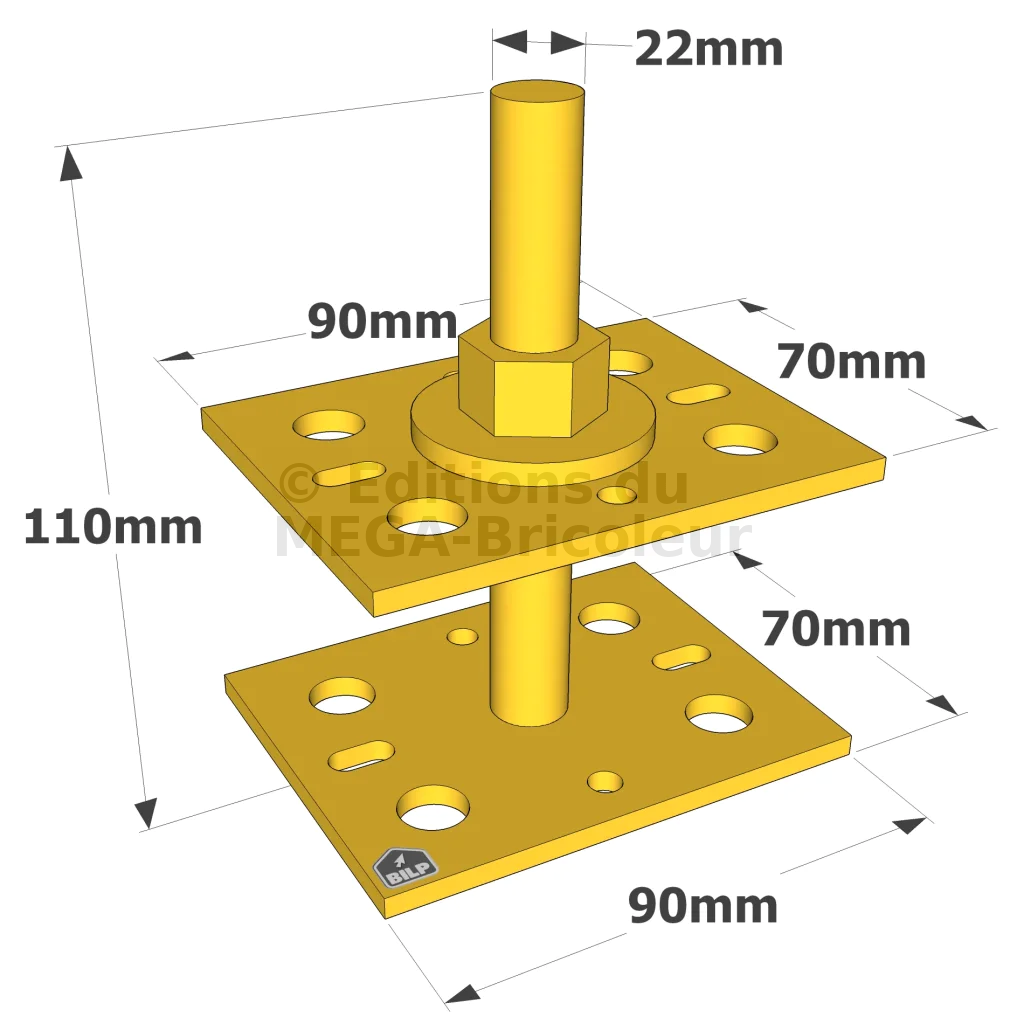

| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø11 | Ø6 | Ø11 | Ø6 | |
| APB7090/100 | 90 | 70 | 90 | 70 | 110 | 22 | 4 | 4 | 4 | 4 | 4 |

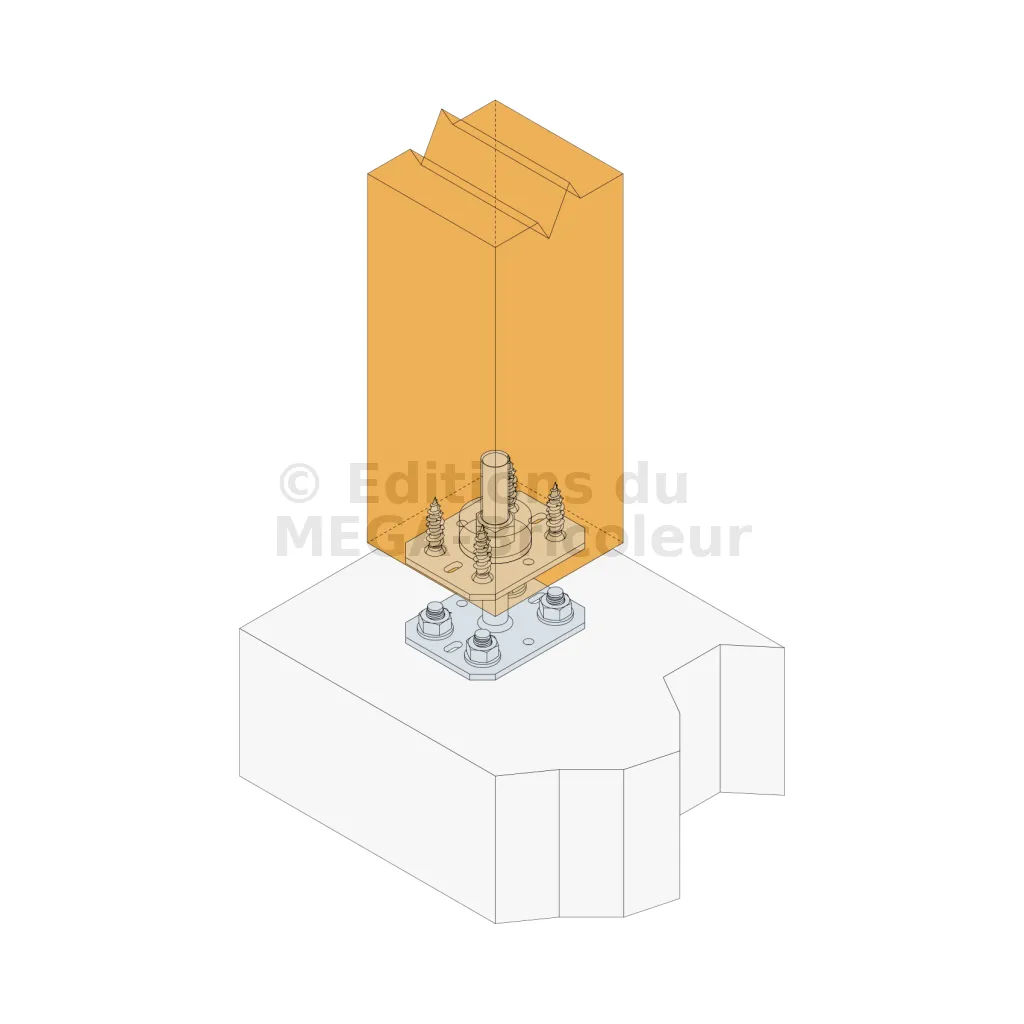

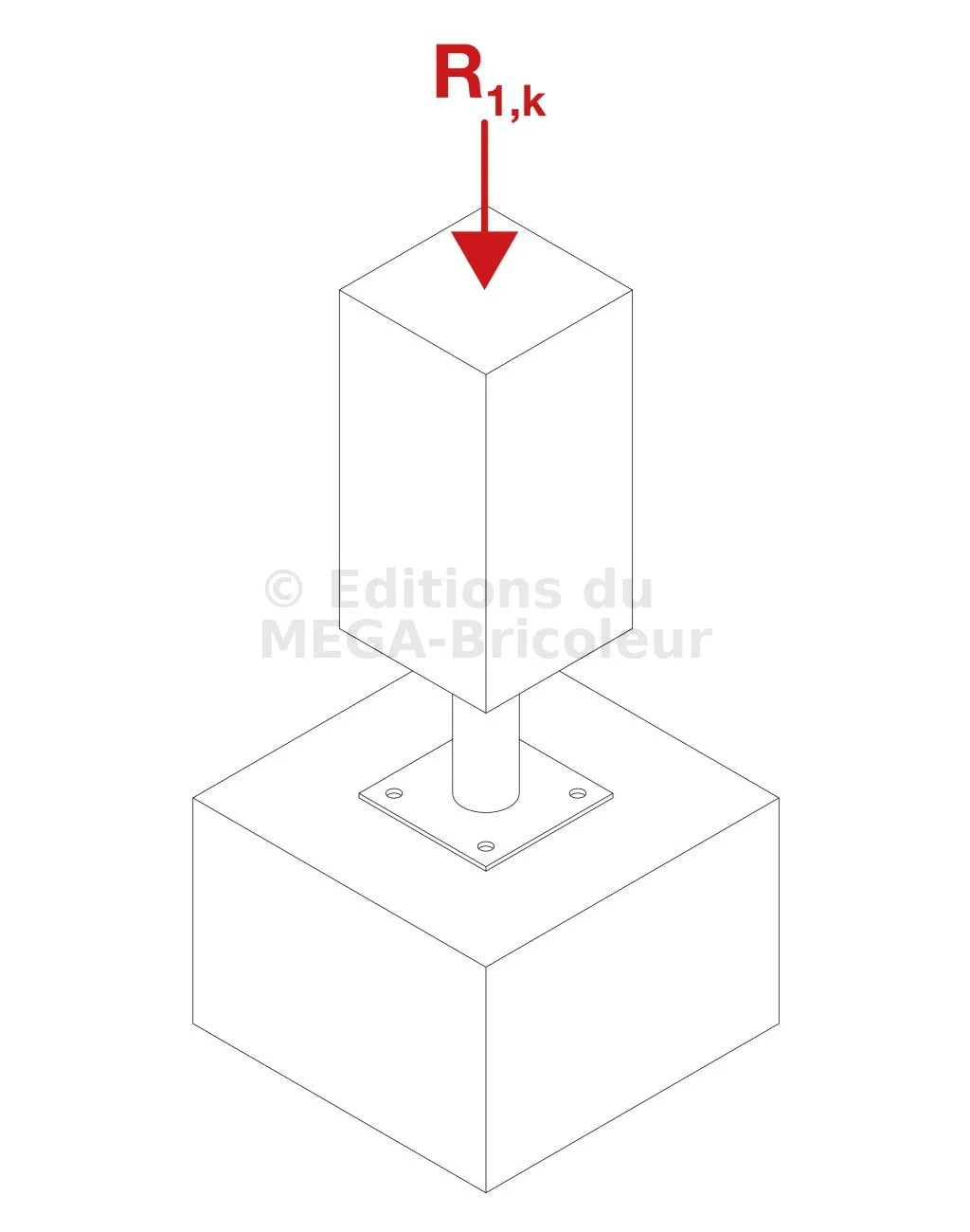

Valeurs caractéristiques - Bois sur béton
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k* | ||||
| Quantité | Type | Quantité | Type | Parallèle au fil | Perpendiculaire au fil | |
| APB7090/100 | 4 | Ø10 | 4 | Ø10** | 25.6 | 19.6 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
