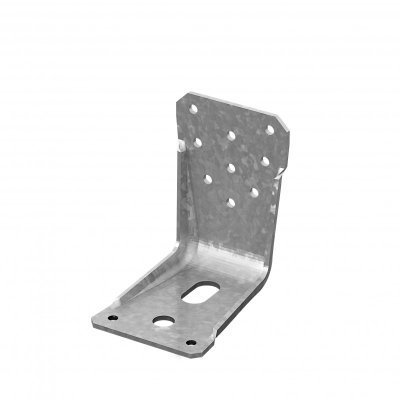

Équerre renforcée pour ossature bois - Réf. AKR95X3L
-
RéférenceAKR95X3L
-
Epaisseur3mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B2Ø5 - 1Ø11 - 1Ø13.5x25
-
Perçages Aile A9Ø5
-
Largeur65mm
-
Profondeur85mm

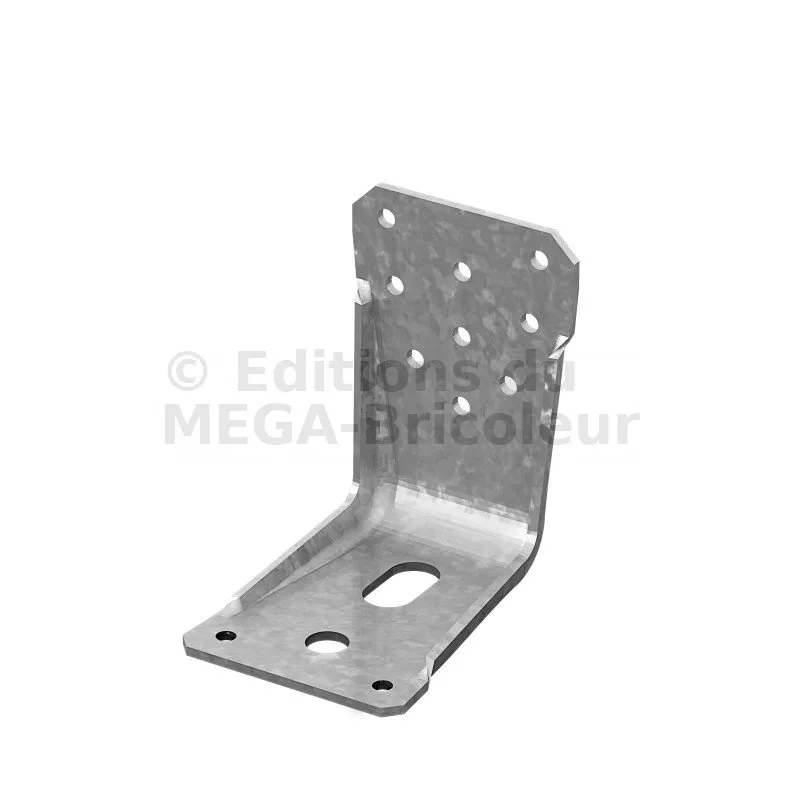

Équerre renforcée pour ossature bois
Les équerres renforcées pour ossature bois AKRX3 viennent compléter la gamme existante d’équerres renforcées offrant une reprise de charge importante en traction. Elles sont principalement préconisées pour la reprise d’efforts de soulèvement en pieds de murs à ossature bois.
Caractéristiques
Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285 ;
Matière
– Acier galvanisé S250GD + Z275 suivant NF EN 10346,
– Épaisseur : 3 mm.
Avantages

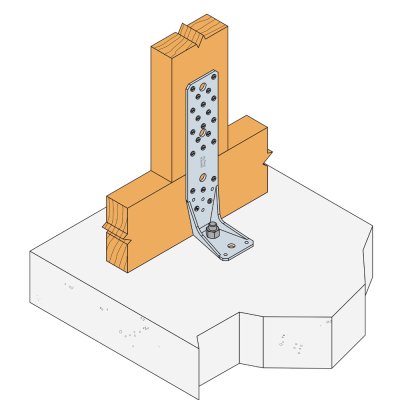

– Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),
– Optimisé pour les efforts de traction.
Applications
Support
– Porteur : béton,
– Porté : bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
– Fixation de montants,
– Poteaux bois,
– Murs bois massifs,
– Poutres lamellé-collé périphériques,
– Application poutre sur poutre, ...
Données techniques

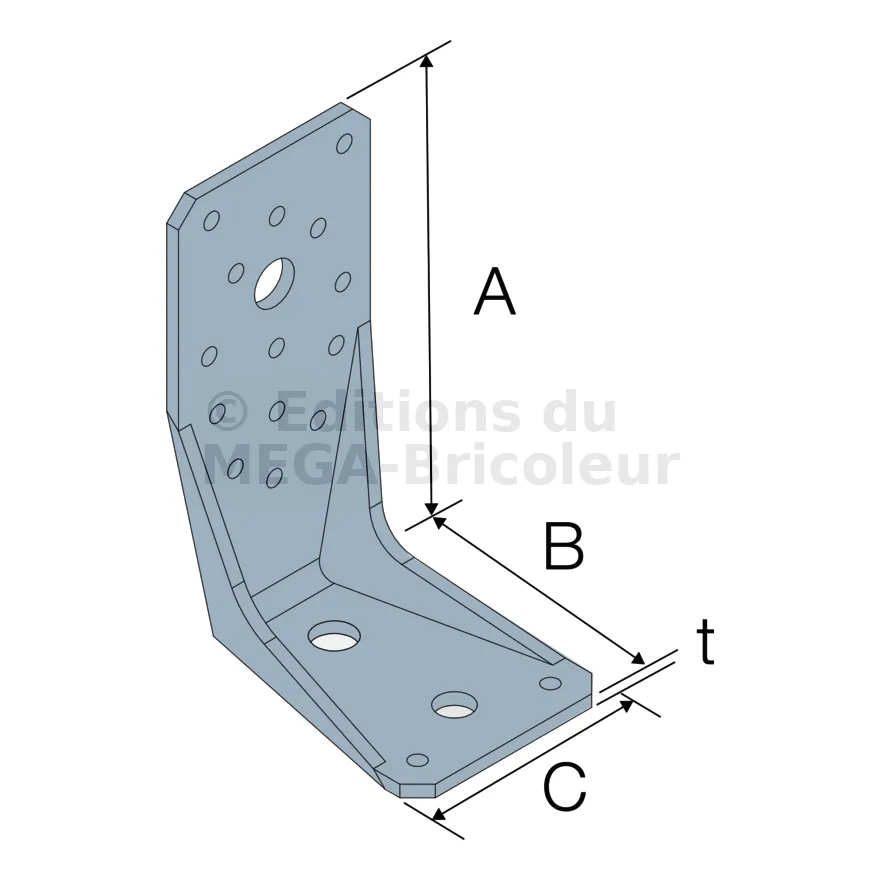

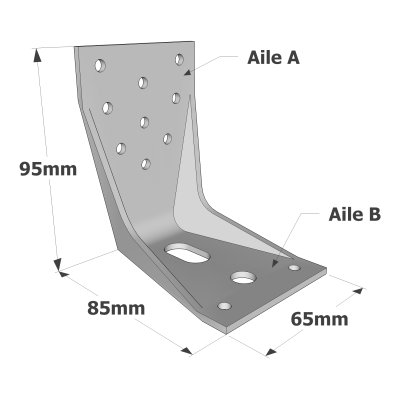

Dimensions
Références | Dimensions [mm] | ||||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | Ep. | Perçages Aile A | Perçages Aile B | ||||
Ø5 | Ø13.5 | Ø5 | Ø11 | Ø13.5x25 | |||||
AKR95X3L | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | 1 |
AKR135X3L | 135 | 85 | 65 | 3 | 14 | 1 | 2 | 1 | 1 |
AKR285X3L | 285 | 85 | 65 | 3 | 26 | 3 | 2 | 1 | 1 |
Ci-dessous se trouvent les résistances pour plusieurs configurations. Pour plus d’information, se référer à l’ETA.

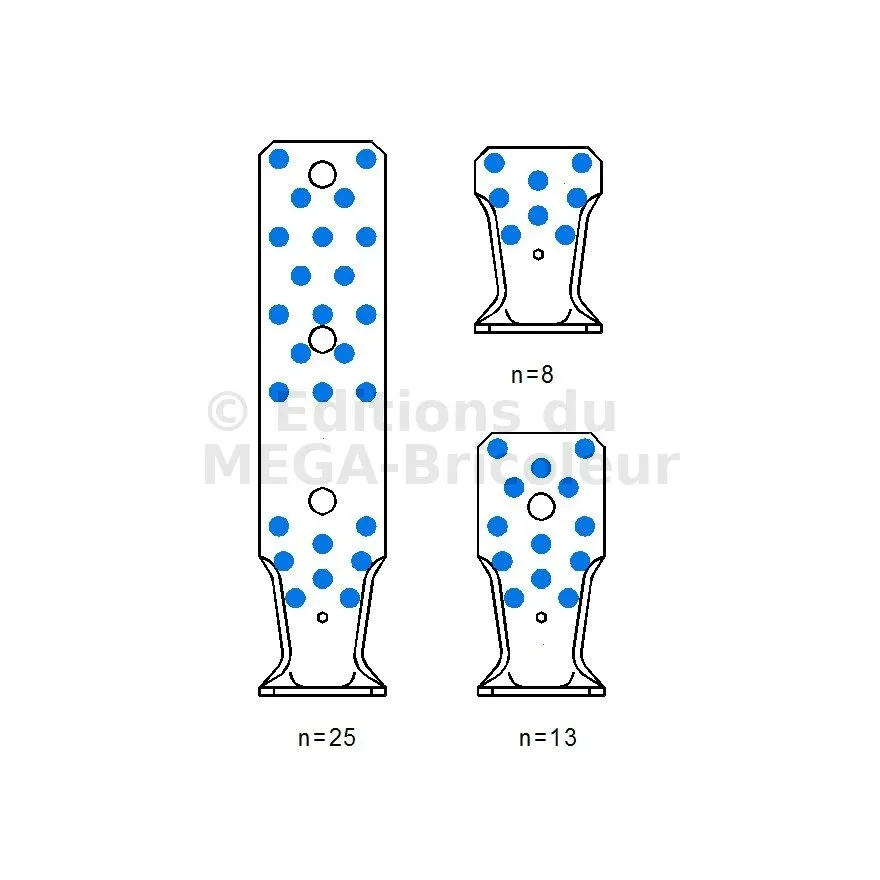

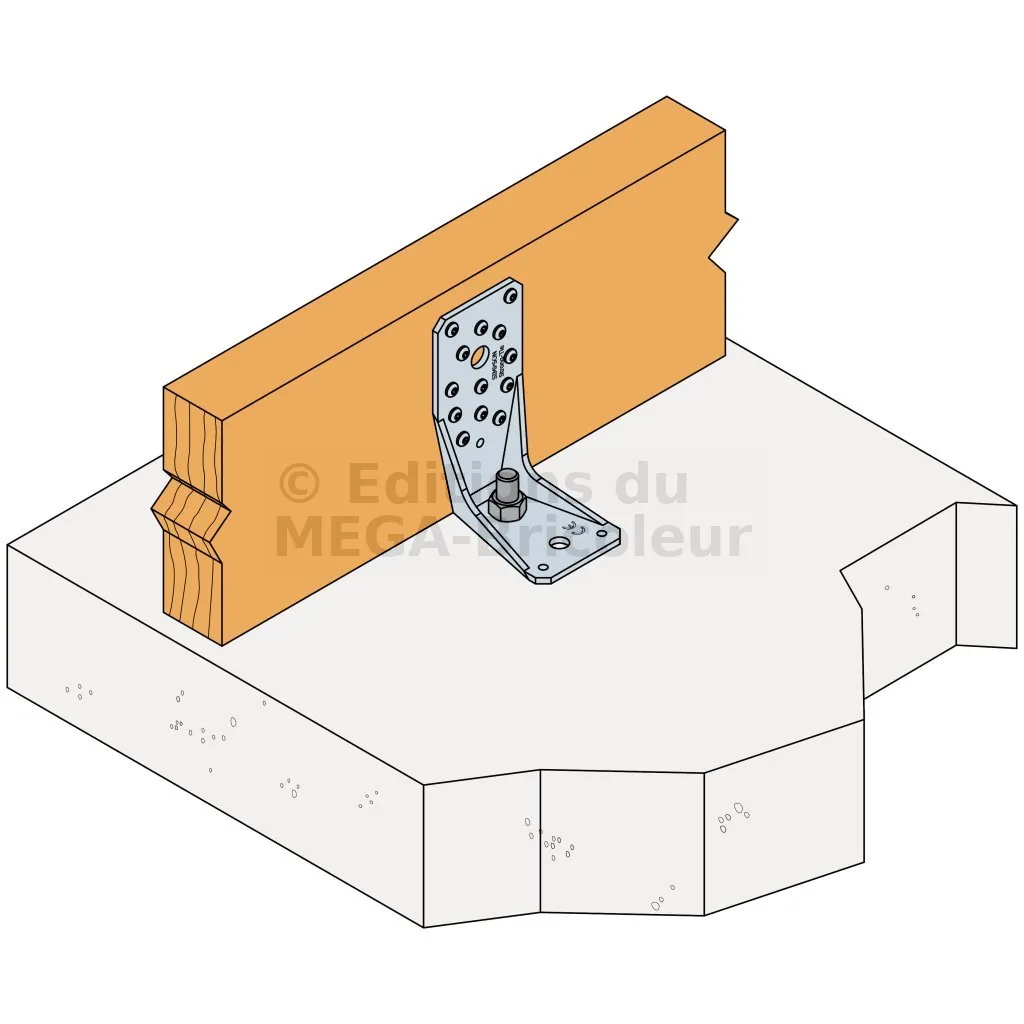

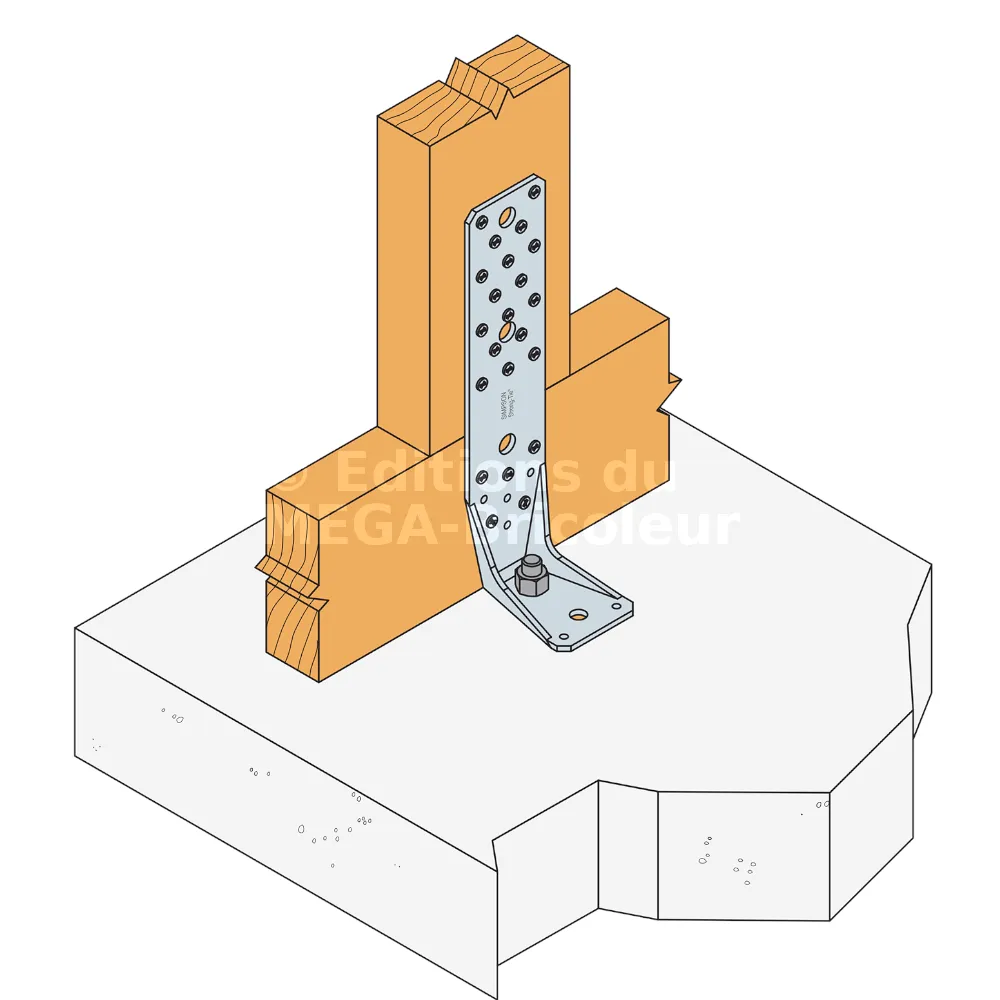

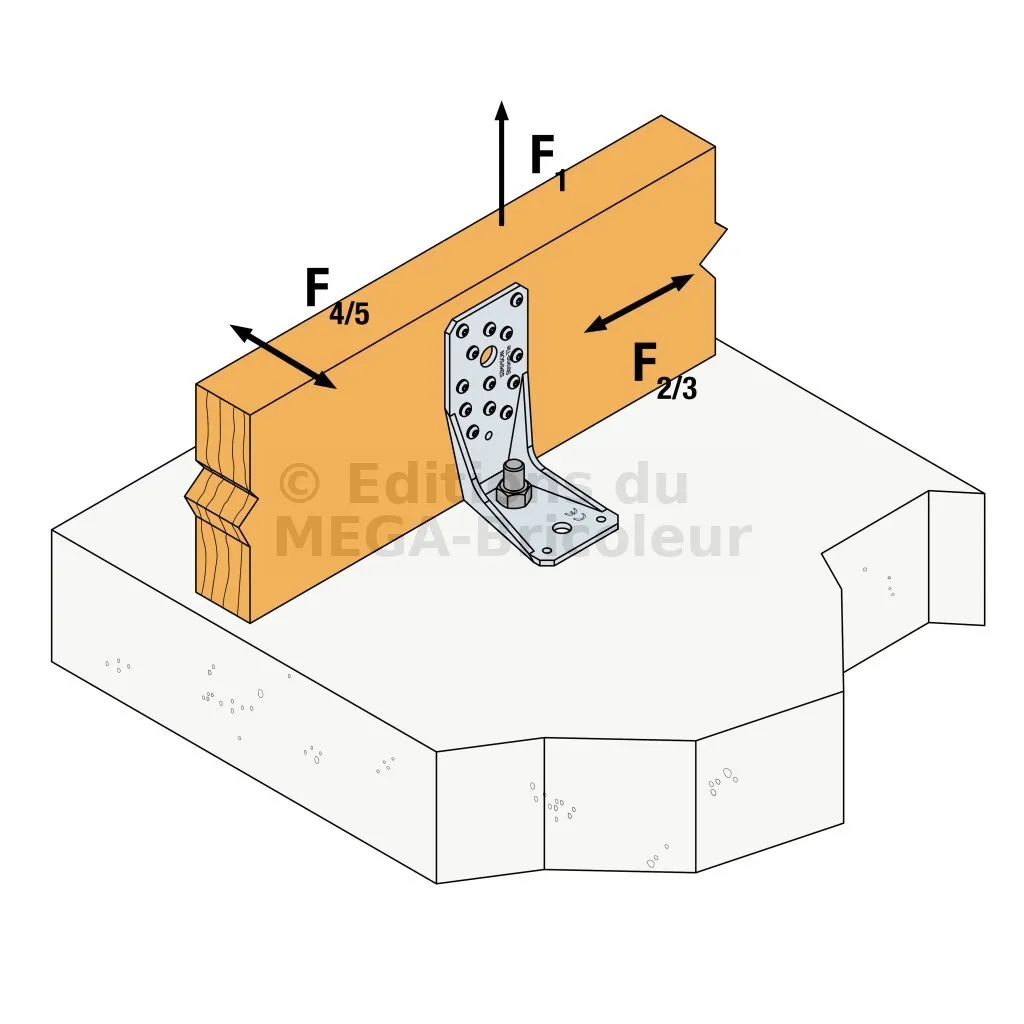

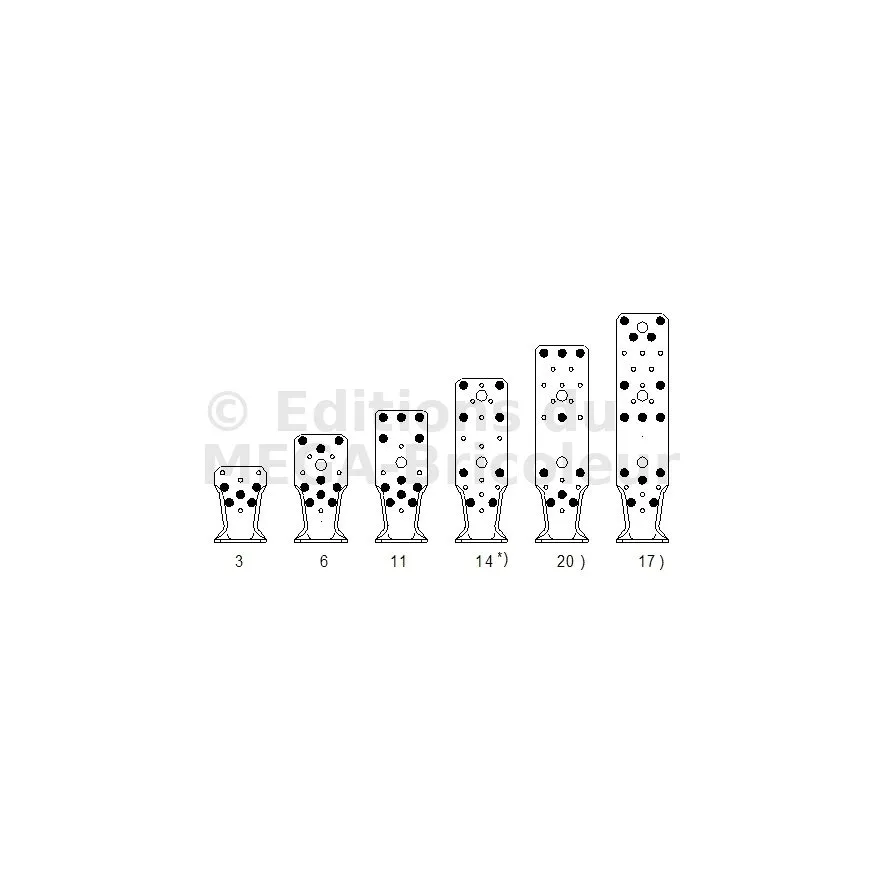

Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - Clouage total - 1 équerre
Références | Fixations | Valeurs caractéristiques simplifiées - 1 équerre [kN] | ||||
---|---|---|---|---|---|---|
Aile A | Aile B | R1.k*** | R2.k = R3.k | |||
Qté | Type | Qté | Type | |||
AKR95X3L | 8 | CNA4.0x50 | 1 | Ø12** | 8.7 | 2.8 |
AKR135X3L | 13 | CNA4.0x50 | 1 | Ø12** | 15.5 | 4.6 |
AKR285X3L | 25 | CNA4.0x50 | 1 | Ø12** | 15.3 | 4.4 |
** Se référer à la gamme de produit d’ancrage Simpson Strong Tie, type BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, des espacements et distances aux bords.
***Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d’autres durées de chargement et classes de service, veuillez utiliser le tableau supérieur ou référez-vous à l’ETE-07/0285.

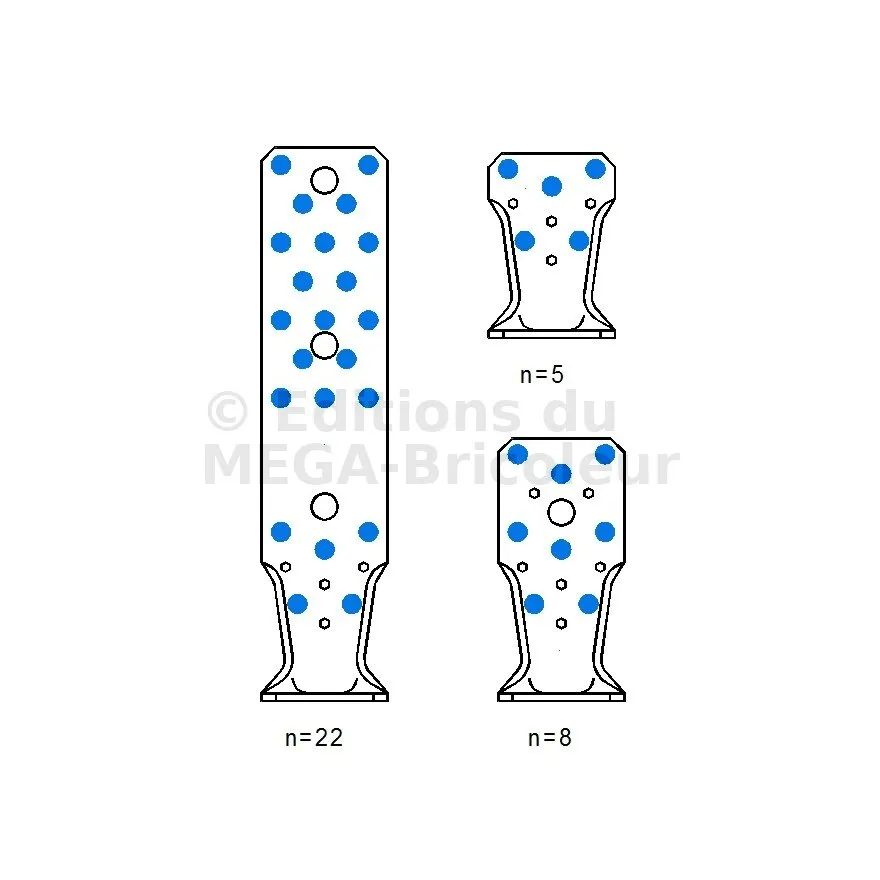

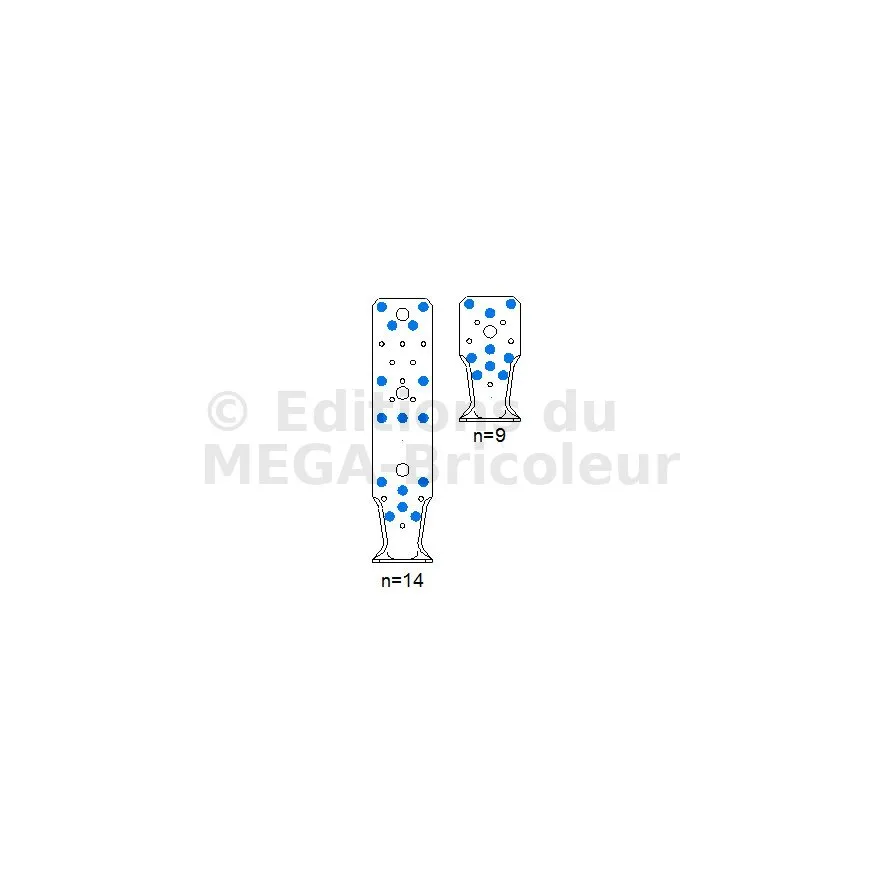

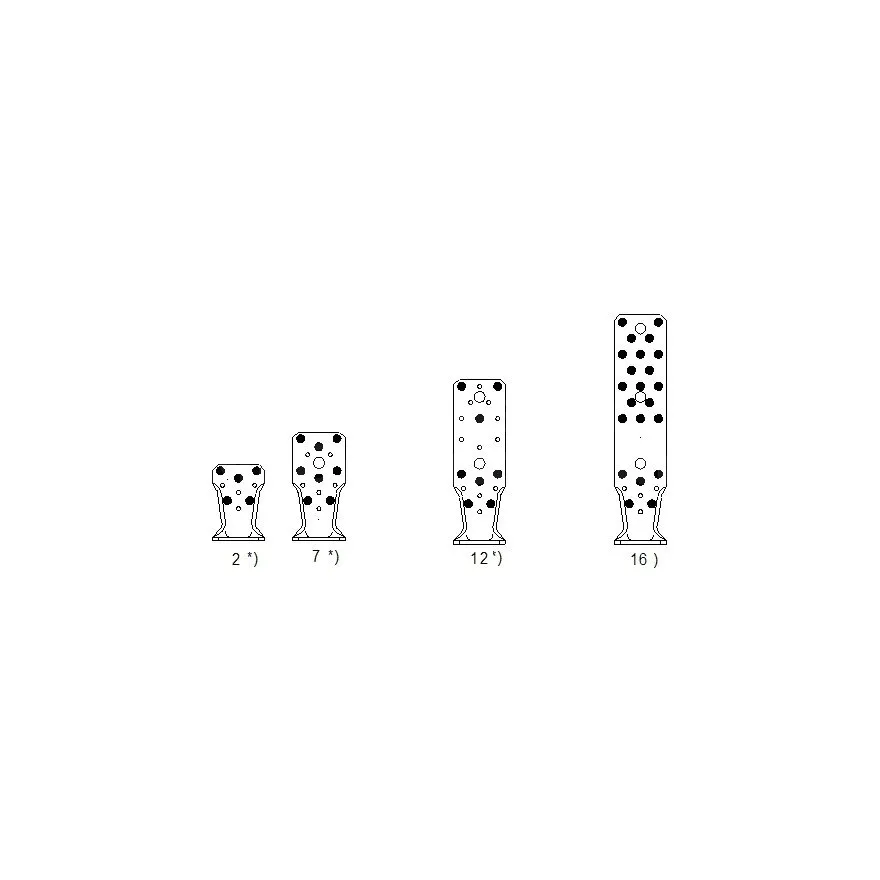

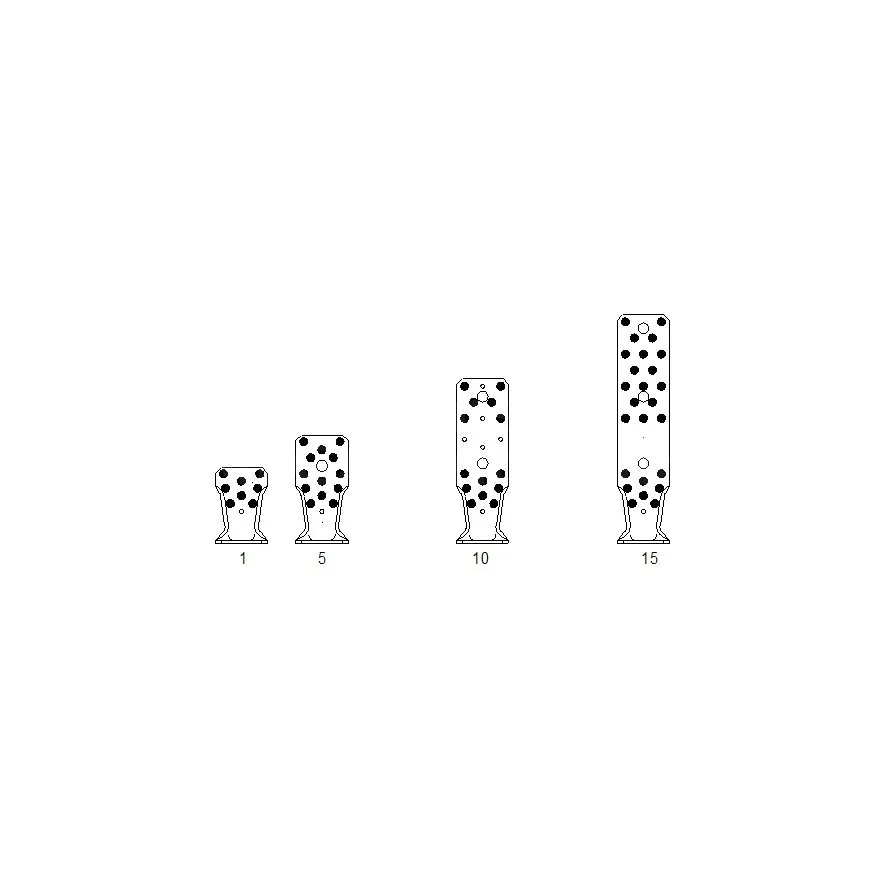

Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - 1 équerre
Références | Fixations | Valeurs caractéristiques simplifiées - 1 équerre [kN] | ||||
---|---|---|---|---|---|---|
Aile A | Aile B | R1.k*** | R2.k = R3.k | |||
Qté | Type | Qté | Type | |||
AKR95X3L | 5 | CNA4.0x50 | 1 | Ø12** | 5.1 | 3.6 |
AKR135X3L | 9 | CNA4.0x50 | 1 | Ø12** | 10.7 | 6.6 |
AKR285X3L | 14 | CNA4.0x50 | 1 | Ø12** | 13.2 | 5.5 |
** Se référer à la gamme de produit d’ancrage Simpson Strong Tie, type BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, des espacements et distances aux bords.
***Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d’autres durées de chargement et classes de service, veuillez utiliser le tableau supérieur ou référez-vous à l’ETE-07/0285.

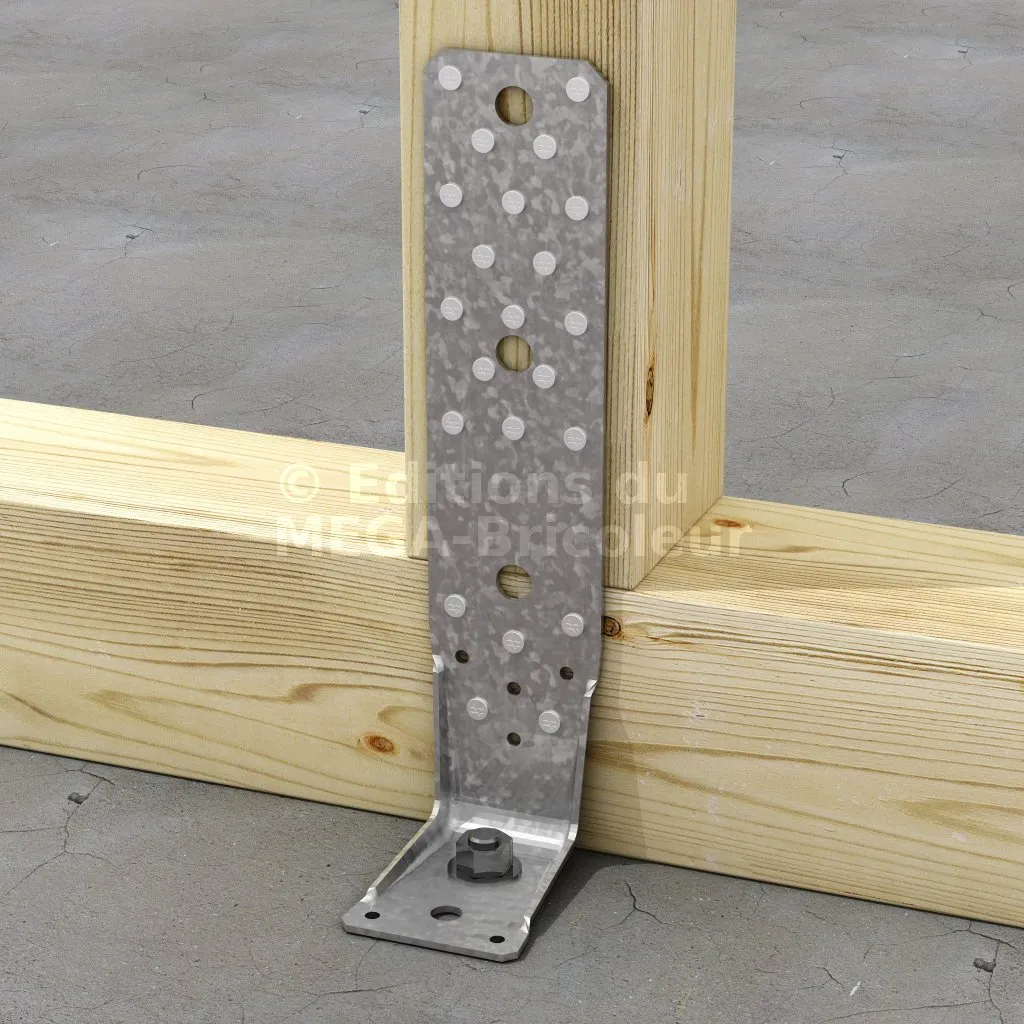

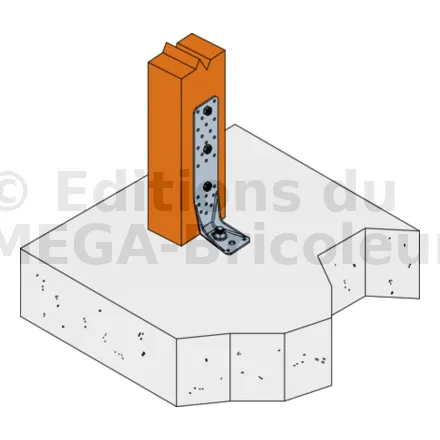

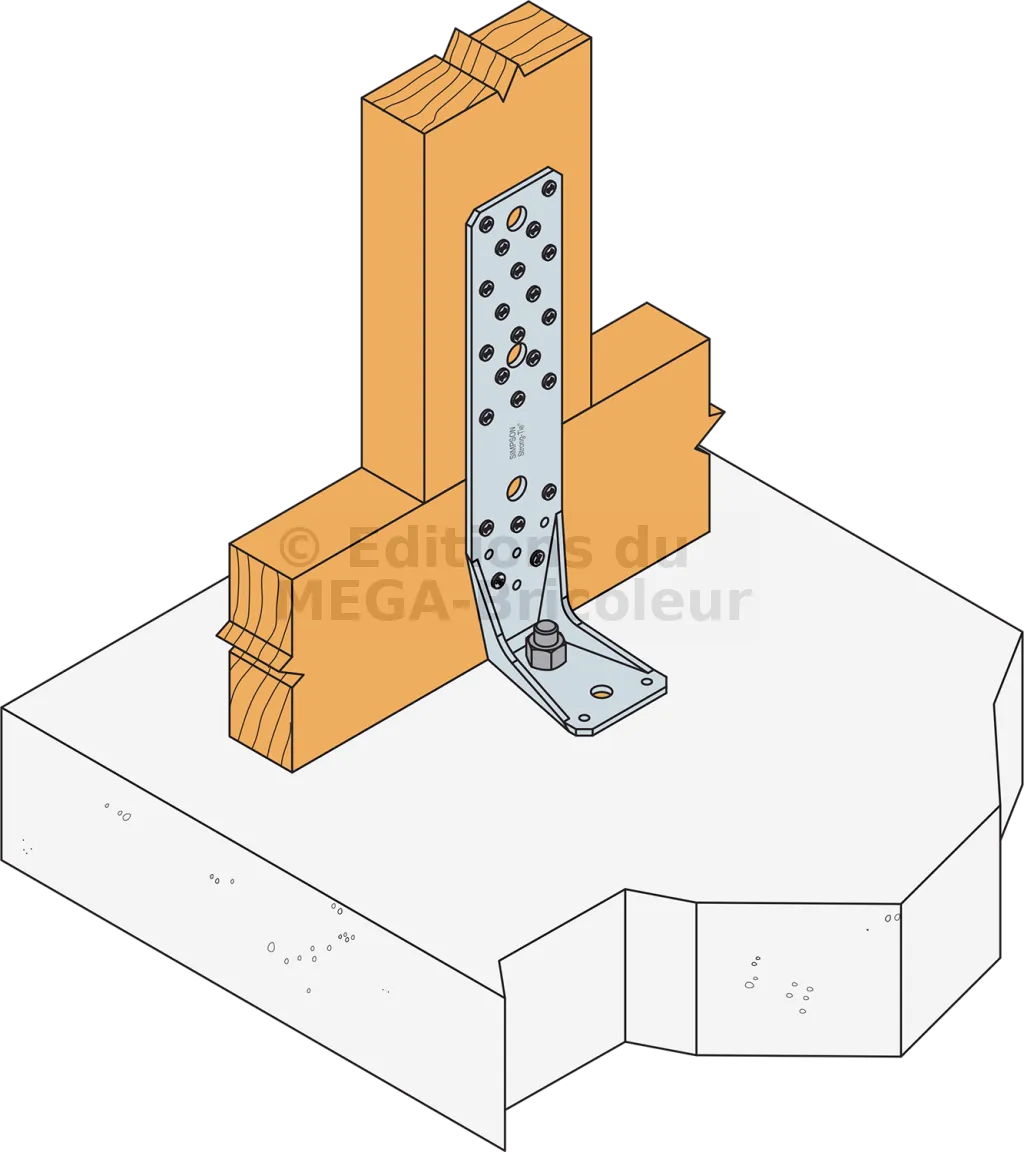

Valeurs caractéristiques simplifiées - Connexion poteau bois sur support rigide - 1 équerre
Références | Fixations | Valeurs caractéristiques simplifiées - 1 équerre [kN] | ||||
---|---|---|---|---|---|---|
Aile A | Aile B | R1.k*** | R2.k = R3.k | |||
Qté | Type | Qté | Type | |||
AKR95X3L | 5 | CNA4.0x50 | 1 | Ø12** | 5.8 | 3.9 |
AKR135X3L | 8 | CNA4.0x50 | 1 | Ø12** | 10.6 | 6.2 |
AKR285X3L | 22 | CNA4.0x50 | 1 | Ø12** | 13.2 | 5.6 |
** Se référer à la gamme de produit d’ancrage Simpson Strong Tie, type BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, des espacements et distances aux bords.
***Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d’autres durées de chargement et classes de service, veuillez utiliser le tableau supérieur ou référez-vous à l’ETE-07/0285.

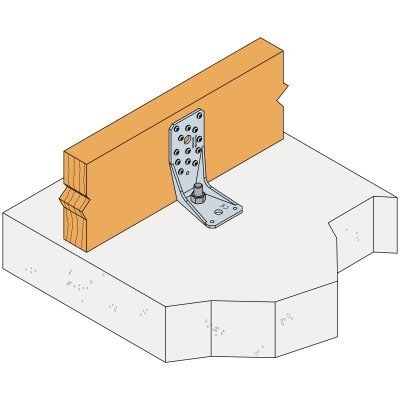

Valeurs caractéristiques - Bois sur béton - Vis connecteurs Ø12 - 1 équerre
Références | Valeurs caractéristiques - Bois sur béton - Vis connecteurs Ø12 - 1 équerre | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 - 1 équerre par connection [kN] | |||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||
Qté | Type | Qté | Type | SSH12x80 | SSH12x80 | |
AKR285X3L | 3 | SSH | 1 | Ø12 | 13.3 | - |
Voir la gamme d’ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords.

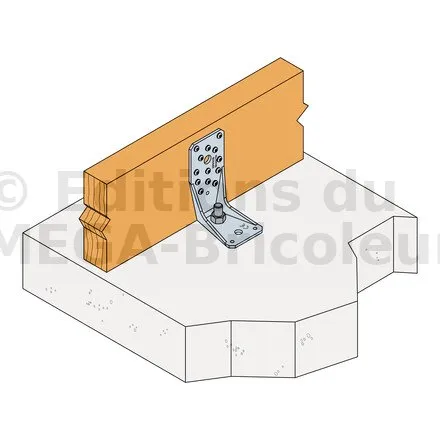

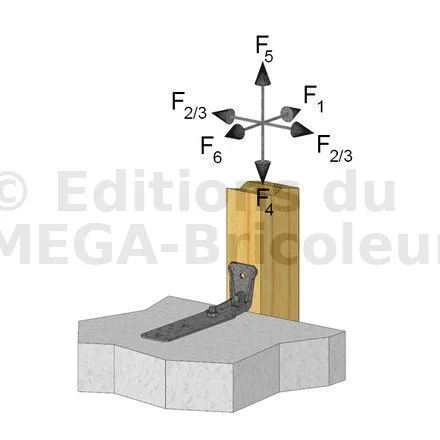

Valeurs caractéristiques - Bois sur dalle béton - 1 Equerre
Références | Valeurs caractéristiques - Bois sur dalle béton - 1 équerre | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Type de clouage | Valeurs caractéristiques | ||||||||
Aile A | Aile B | |||||||||
Qté | Type | Qté | Type | R1.k | R2.k = R3.k | R4.k | R5.k | R6.k | ||
AKR285X3L | 2 | Ø12 | 1 | Ø10 | 22 | 6.1 | 0.4 | 5.4 | 0.6 | 1,4/kmod |
Fixations
Sur porté :
– Pointes annelées CNA Ø4.0x50 mm,
– Vis CSA Ø5.0x40 mm.
– SSH Ø 12.0 x 80 mm (bois sur béton).
Sur porteur béton :
– Cheville mécanique : goujon type WA M12-104/5,
– Ancrage chimique : résine AT-HP avec tige filetée LMAS M12-150/35.

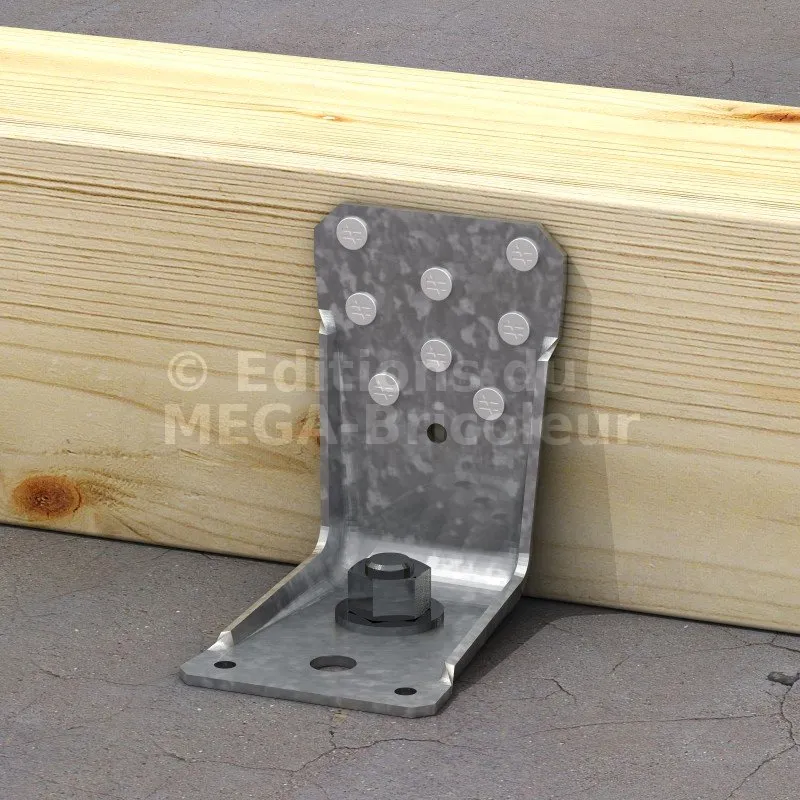

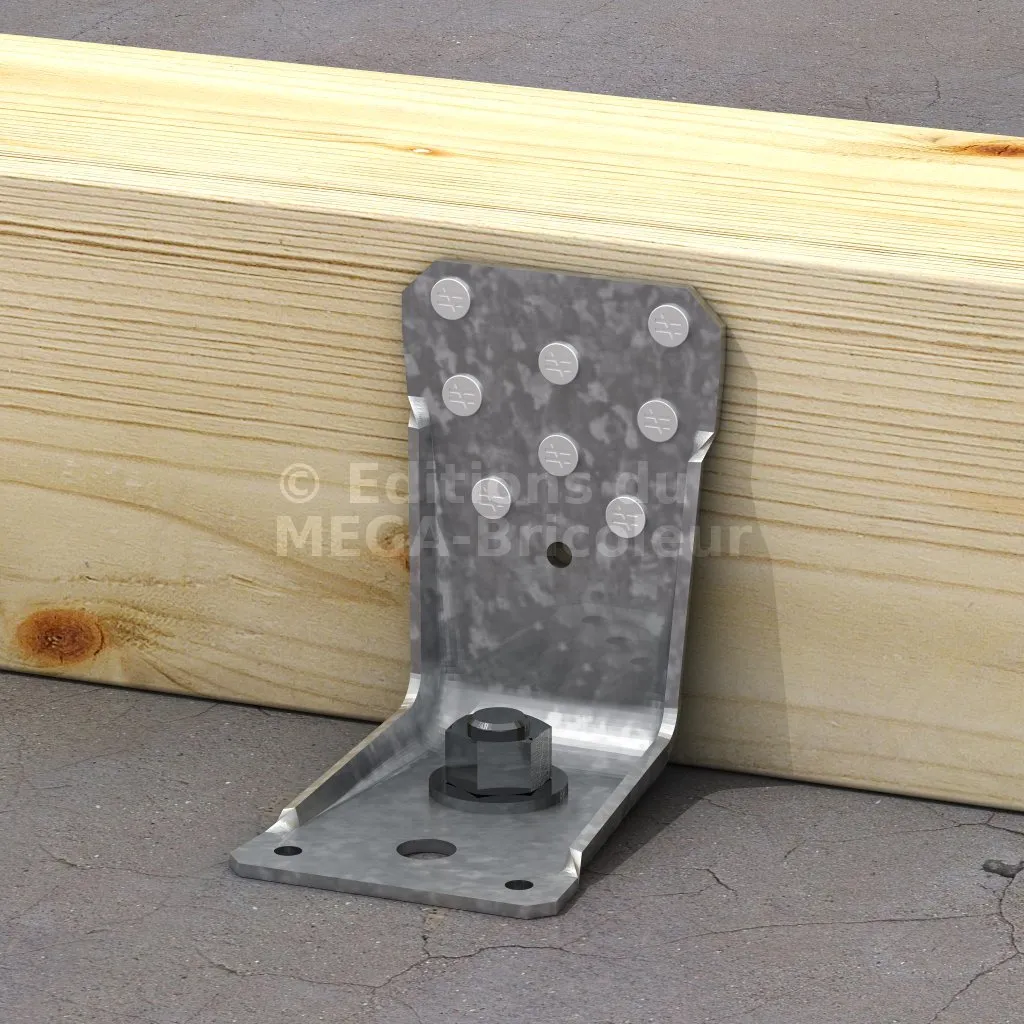

Installation
Acier Galvanisé à chaud
