Équerre renforcée pour ossature bois - Réf. AKR285X3L
-
RéférenceAKR285X3L
-
Hauteur (A)285mm
-
Largeur (C)65mm
-
Fixation BOIS/support rigide - clouage partielAile A : 14 x CNA4.0x50 - Aile B : 1 x WA M12-104/5
-
Fixation BOIS/support rigide - clouage totalAile A : 25 x CNA4.0x50 - Aile B : 1 x WA M12-104/5
-
Code EAN
-
Perçages Aile A26Ø5 - 3Ø13.5
-
Fixation bois/support rigide - type poteau/support rigideAile A : 22 x CNA4.0x50 - Aile B : 1 x WA M12-104/5
-
Perçages Aile B2Ø5 - 1Ø11 - 1Ø13.5x25
-
Profondeur (B)85mm
-
Epaisseur3mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie

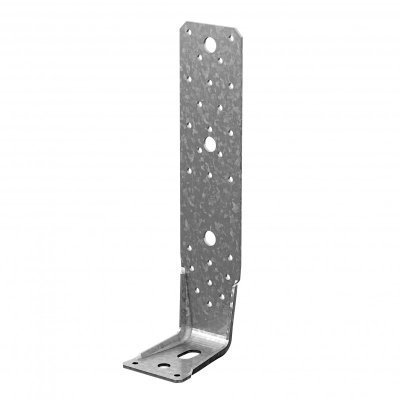

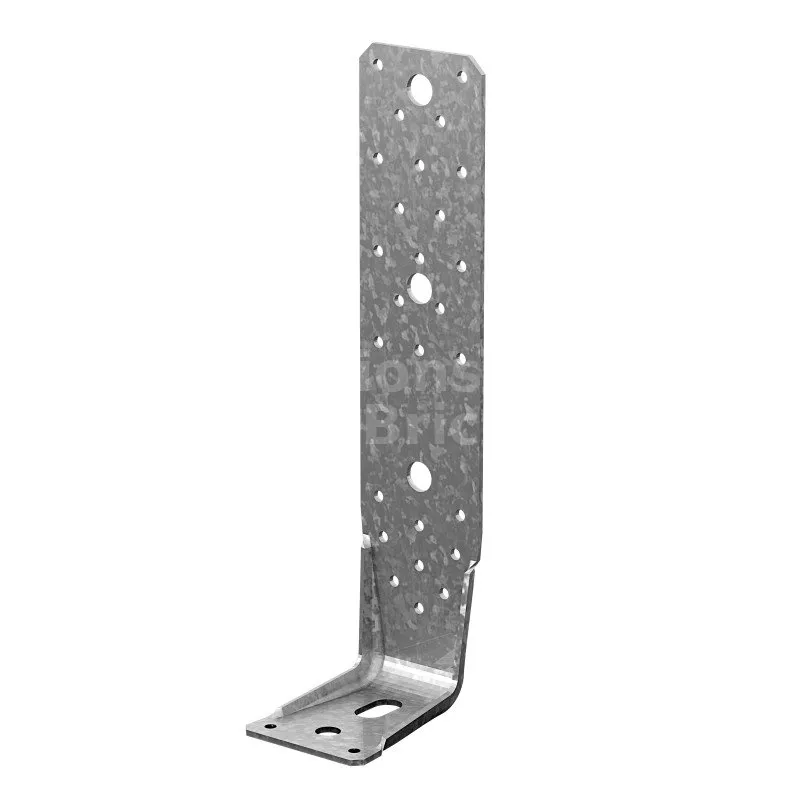

Équerre renforcée pour ossature bois

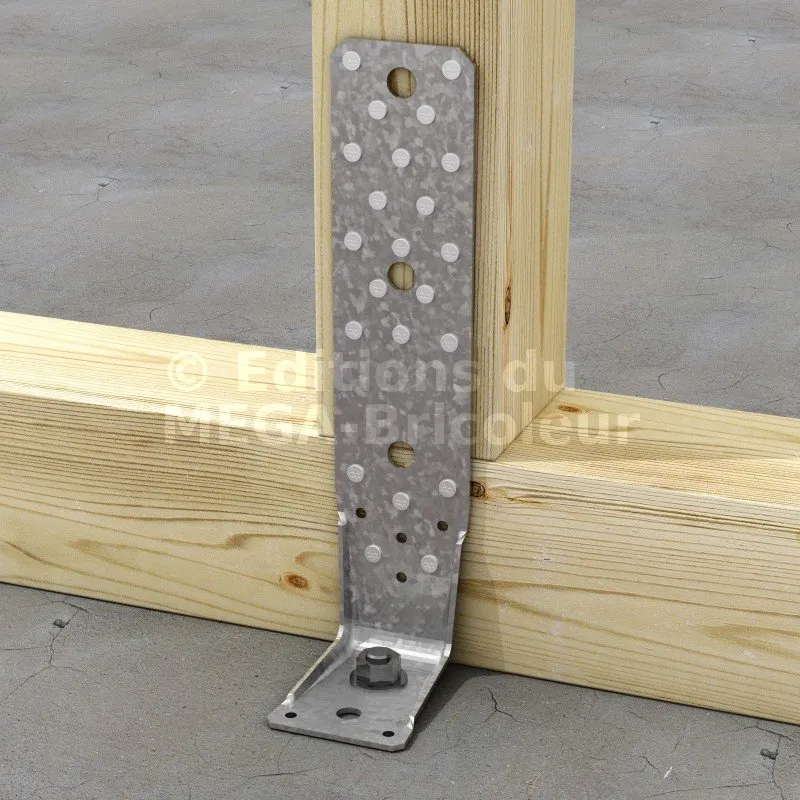

Les équerres renforcées pour ossature bois AKRX3 viennent compléter la gamme existante d’équerres renforcées offrant une reprise de charge importante en traction. Elles sont principalement préconisées pour la reprise d’efforts de soulèvement en pieds de murs à ossature bois.
Caractéristiques
Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 3 mm.
Avantages

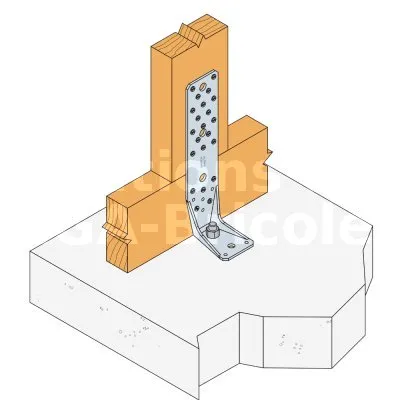

- Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),
- Optimisé pour les efforts de traction.
Applications
Support

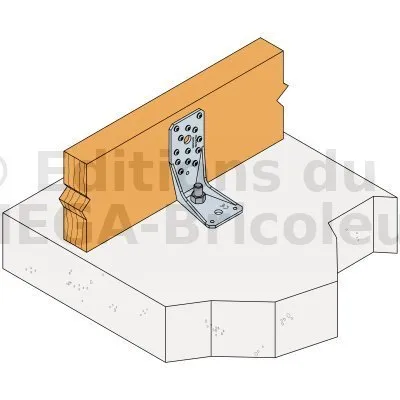

- Porteur : béton,
- Porté : bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
- Fixation de montants,
- Poteaux bois,
- Murs bois massifs,
- Poutres lamellé-collé périphériques,
- Application poutre sur poutre, ...
Données techniques

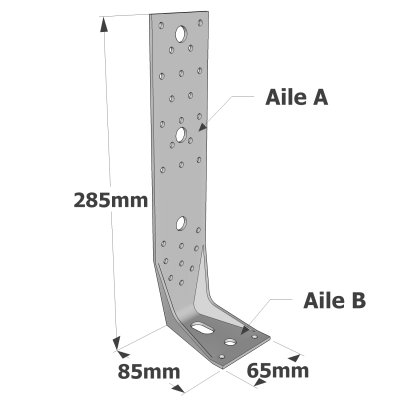

Dimensions
| Références | Dimensions [mm] | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | Ep. | Perçages Aile A | Perçages Aile B | ||||
| Ø5 | Ø13.5 | Ø5 | Ø11 | Ø13.5x25 | |||||
| AKR95X3L | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | 1 |
| AKR135X3L | 135 | 85 | 65 | 3 | 14 | 1 | 2 | 1 | 1 |
| AKR285X3L | 285 | 85 | 65 | 3 | 26 | 3 | 2 | 1 | 1 |
Ci-dessous se trouvent les résistances pour plusieurs configurations. Pour plus d’information, se référer à l’ETA.
Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - Clouage total - 1 équerre
| Références | Fixations | Valeurs caractéristiques simplifiées - 1 équerre [kN] | ||||
|---|---|---|---|---|---|---|
| Aile A | Aile B | R1.k*** | R2.k = R3.k | |||
| Qté | Type | Qté | Type | |||
| AKR95X3L | 8 | CNA4.0x50 | 1 | Ø12** | 8.7 | 2.8 |
| AKR135X3L | 13 | CNA4.0x50 | 1 | Ø12** | 15.5 | 4.6 |
| AKR285X3L | 25 | CNA4.0x50 | 1 | Ø12** | 15.3 | 4.4 |
** Se référer à la gamme de produit d’ancrage Simpson Strong Tie, type BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, des espacements et distances aux bords.
***Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d’autres durées de chargement et classes de service, veuillez utiliser le tableau supérieur ou référez-vous à l’ETE-07/0285.
Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - 1 équerre
| Références | Fixations | Valeurs caractéristiques simplifiées - 1 équerre [kN] | ||||
|---|---|---|---|---|---|---|
| Aile A | Aile B | R1.k*** | R2.k = R3.k | |||
| Qté | Type | Qté | Type | |||
| AKR95X3L | 5 | CNA4.0x50 | 1 | Ø12** | 5.1 | 3.6 |
| AKR135X3L | 9 | CNA4.0x50 | 1 | Ø12** | 10.7 | 6.6 |
| AKR285X3L | 14 | CNA4.0x50 | 1 | Ø12** | 13.2 | 5.5 |
** Se référer à la gamme de produit d’ancrage Simpson Strong Tie, type BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, des espacements et distances aux bords.
***Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d’autres durées de chargement et classes de service, veuillez utiliser le tableau supérieur ou référez-vous à l’ETE-07/0285.
Valeurs caractéristiques simplifiées - Connexion poteau bois sur support rigide - 1 équerre
| Références | Fixations | Valeurs caractéristiques simplifiées - 1 équerre [kN] | ||||
|---|---|---|---|---|---|---|
| Aile A | Aile B | R1.k*** | R2.k = R3.k | |||
| Qté | Type | Qté | Type | |||
| AKR95X3L | 5 | CNA4.0x50 | 1 | Ø12** | 5.8 | 3.9 |
| AKR135X3L | 8 | CNA4.0x50 | 1 | Ø12** | 10.6 | 6.2 |
| AKR285X3L | 22 | CNA4.0x50 | 1 | Ø12** | 13.2 | 5.6 |
** Se référer à la gamme de produit d’ancrage Simpson Strong Tie, type BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, des espacements et distances aux bords.
***Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d’autres durées de chargement et classes de service, veuillez utiliser le tableau supérieur ou référez-vous à l’ETE-07/0285.
Mise en oeuvre
Fixations
Sur porté :
- Pointes annelées CNA Ø4.0x50 mm,
- Vis CSA Ø5.0x40 mm.
Sur porteur béton :
- Cheville mécanique : goujon type WA M12-104/5,
- Ancrage chimique : résine AT-HP avec tige filetée LMAS M12-150/35.
Installation
Acier Galvanisé à chaud
Ce type de clouage ne permet pas d’obtenir la pleine capacité de l’équerre. Il répond à une mise en oeuvre précise et permet un gain de temps sur chantier.
Le clouage total permet d’obtenir la pleine capacité de l’équerre. Tous les perçages sont utilisés.
