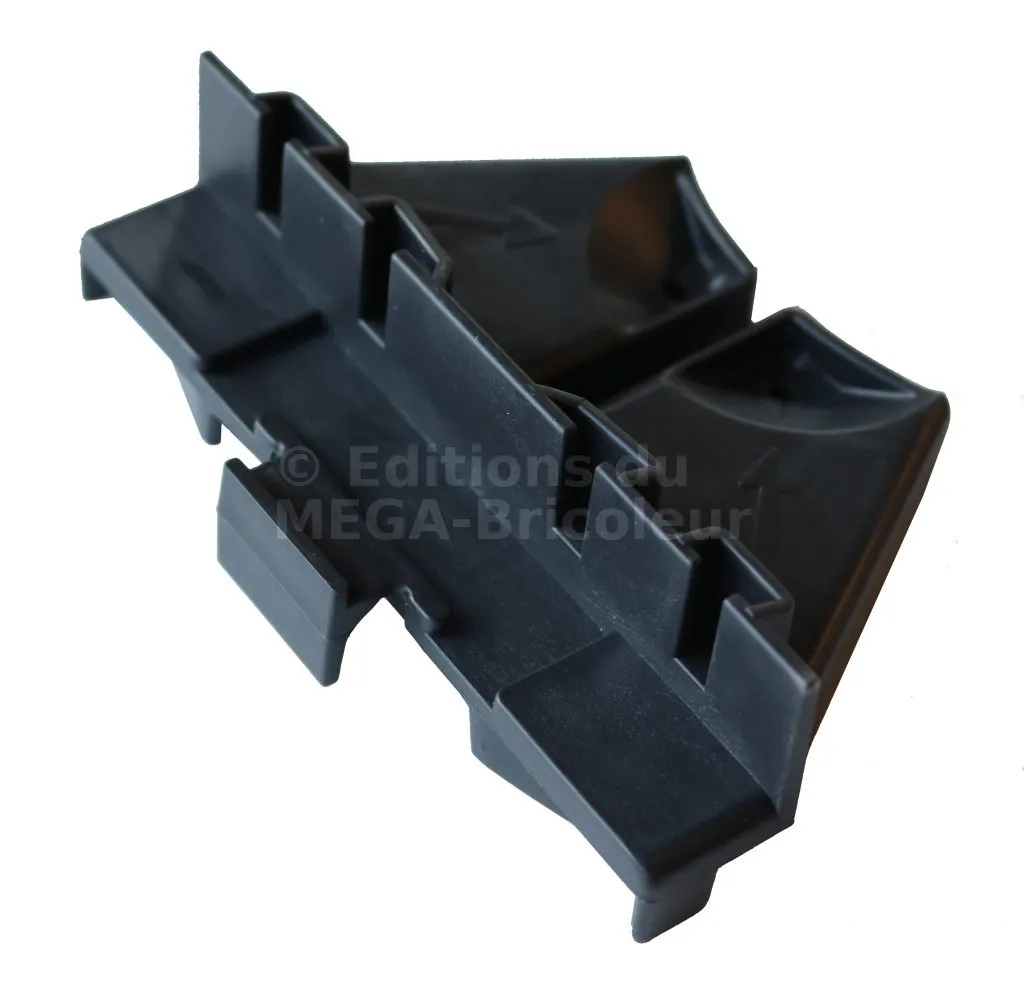

Support habillage "V2019" essentiel - Réf. IHSUPHABIC10000
Support habillage latéral pour plots Jouplast uniquement.
Produit recyclable.
-
RéférenceIHSUPHABIC10000
-
FabricationFrançaise
-
MarqueJOUPLAST
-
Couleur(s)noir
-
MatériauPolypropylène
-

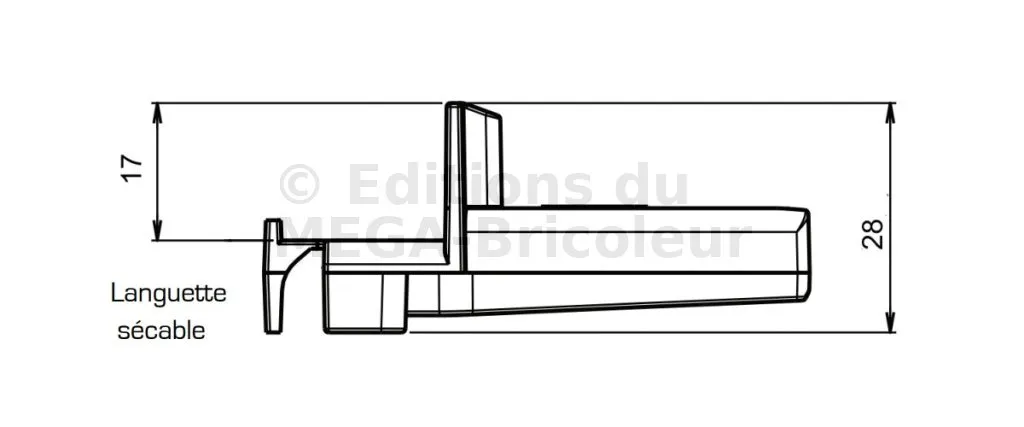

Dimension100mm x 67mm x 28mm
But

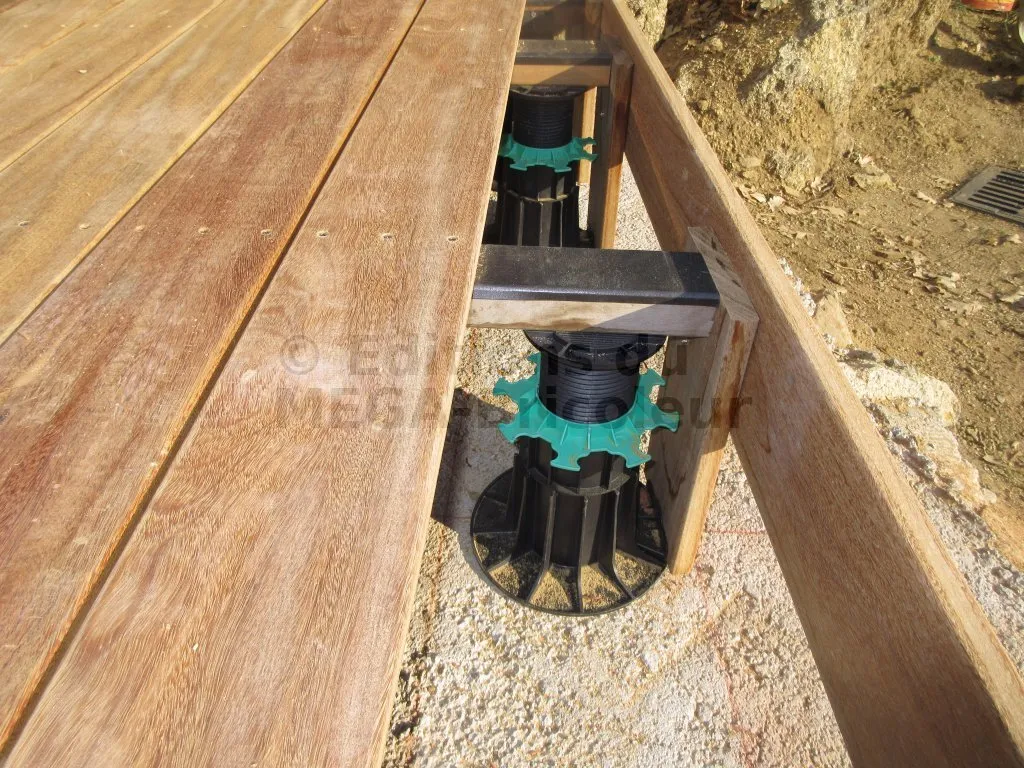

Finition latérale de la terrasse. Cette accessoire permet 3 finitions dont :
- finition avec plinthe
- finition invisible
- création de marches d’escalier
Plot réglable STD pour lambourdes
Le plot réglable STD pour lambourdes est destiné pour les terrasses à usage piétonnier
Composition d’un plot Jouplast :
- La tête du plot est munie d’une languette d’appui pour la fixation de la lambourde au plot,
- Écrou unique (la bague verte) qui permet le réglage millimétré de la hauteur du plot,
- Flasque de 208 mm de diamètre doté de plusieurs trous pour éviter la rétention d’eau, le bord est chanfreiné pour garder le bon état de votre étanchéité.
- Renforts : pour une résistance accrue en compression
- Rainures autobloquantes en dessous du flasque pour une bonne stabilité du plot par rapport aux forces de glissement.
Caractéristiques du produit
- Tous les réglages se font manuellement
- Installation rapide
- Hauteur variable selon le plot et le besoin de l’utilisateur
- Ne nécessite pas une fondation particulière
- Conforme au DTU 43.1 et 51.4
- Résistance aux intempéries et aux UV
Application
- Création de terrasse bois naturel ou en composite à usage piéton uniquement
Résistance
Résistant au test d’écrasement avec charge supérieure à 1 tonne.
Recommandations d’utilisation
- Terrasse à usage piéton uniquement
- Usage extérieur uniquement
- Ne pas utiliser de lambourde en bois composite
- La pose sur plots se fait uniquement sur un sol stabilisé
Jouplast
Le spécialiste des aménagements extérieurs avec des produits Made in France. Plusieurs gammes vous sont proposées si vous voulez construire une terrasse en bois sur plot tel que les plots réglables, les fixations invisibles, les cales...Les professionnels recommandent !
Mise en oeuvre
Comment poser les plots ?
- La pose sur plot se fait uniquement sur sol stabilisé.
1.Préparer le support
- Sur un terrain :
==> Décaper le sol de sa terre meuble végétale d’environ 15cm. Veillez à donner au fond de forme un niveau régulier.
==> Poser un film géotextile.
==> Effectuer un apport de matériaux concassés pour assurer le drainage de l’installation et compacter le terrain.
==> Définir la référence des plots nécessaires en fonction de la hauteur de la terrasse finie. - Sur une dalle béton :
==>Vérifier les hauteurs disponibles au seuils. Prévoir : -8 cm pour une terrasse bois (+ 1 cm si utilisation de fixation invisible)
==> Définir la référence des plots nécessaires en fonction de la hauteur de la terrasse finie.
==> Vérifier que l’écoulement d’eau soit possible. Réaliser éventuellement des canaux d’évacuation pour éviter la rétention d’eau ou la stagnation d’eau.
- Nombre de plot au m2= 4, à adapter selon le platelage réalisé.
Préconisations de pose
- La structure de la terrasse posée sur plot doit être faite avec des lambourdes avec des matières bois ou métal et non composites.
- Les terrasses sont destinées à usage piéton
- Usage extérieur uniquement.
- La pose d’abri de jardin ou de spa n’est pas conforme à l’utilisation de plots.
Tableau de compatibilité - PLOT LAMBOURDE
Plot standard | Plot pour pieux métallique | ||||||
---|---|---|---|---|---|---|---|
Références | HL 10 | HL 20/30 | HL 40/60 | HL 50/80 | 80/140 | HL 140/230 | ELEVO 90 mm |
Rehausse 10 mm (1 maxi) | non compatible | 30/40 mm | 50/70 mm | 60/90 mm | 90/150 mm | 90/150 mm | 100 mm |
Rehausse 60 mm (4 maxi) | non compatible | non compatible | 100/300 mm | 100/300 mm | 110/320 mm | 140/380 mm | 150/300 mm |
Correcteur de pente (4 maxi) | non compatible | non compatible | compatible | compatible | compatible | compatible | non compatible |
Support habillage latéral (1 ou 2/plot) | non compatible | non compatible | compatible | compatible | compatible | compatible | non compatible |
* Xmm : ajustement hauteur
* Tous les accessoires sont compatibles entre eux.
