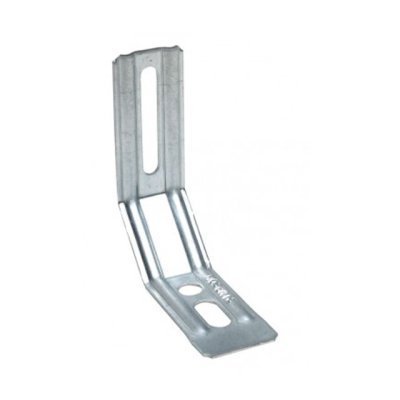

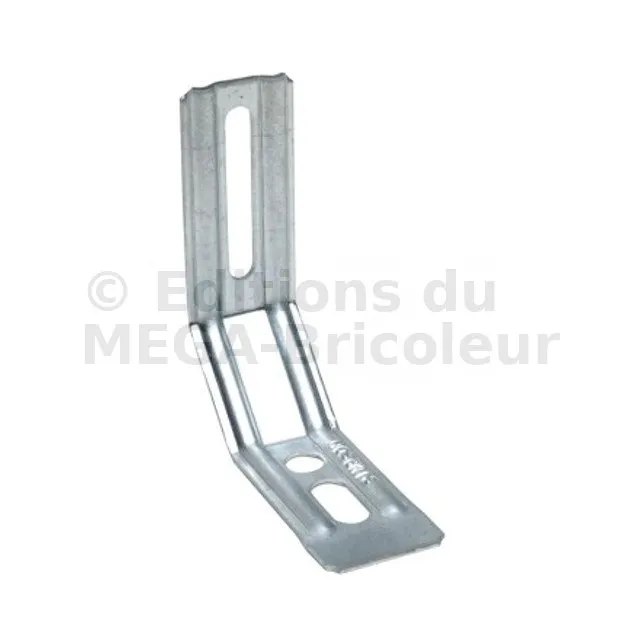

Equerre nervurée à pan coupé - Réf. ENPC70/1.5_100
-
RéférenceENPC70/1.5_100
-
Epaisseur1.5mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-

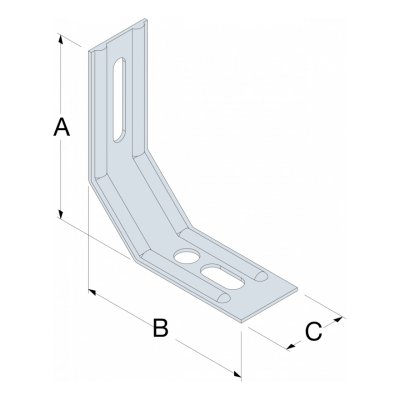

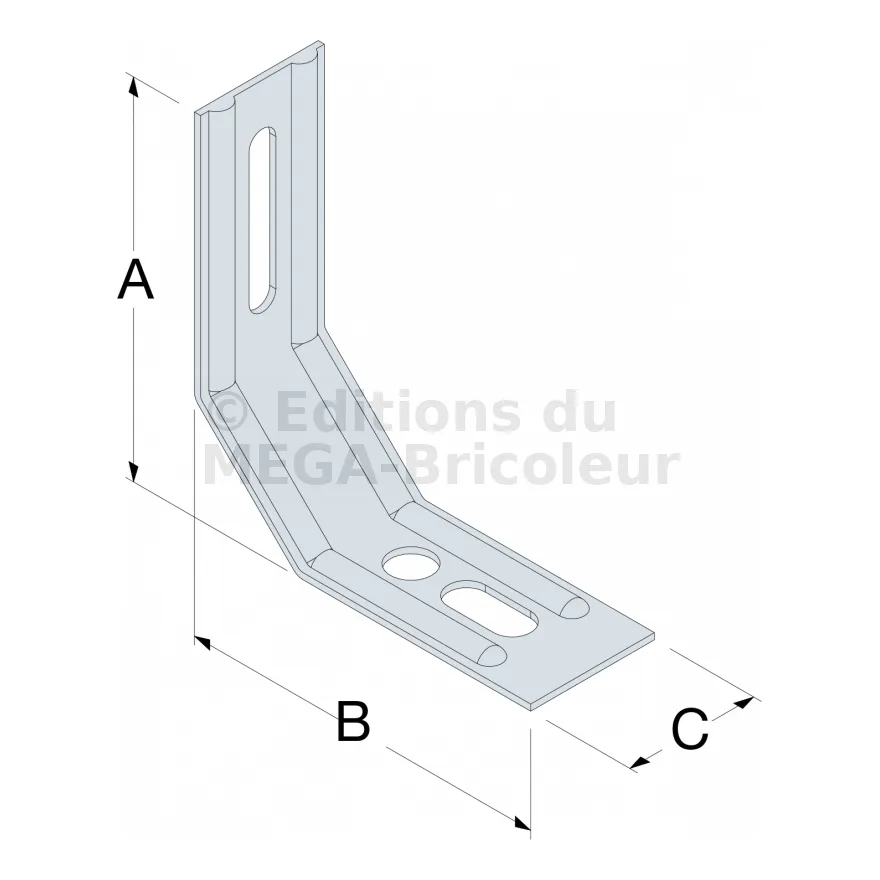

Largeur (C)30mm
-
Profondeur (B)81mm
-
Perçages Aile B1Ø9 - 1Ø9x20
-
Perçages Aile A1Ø6.5x30
Caractéristiques
Matière
– Acier galvanisé S250GD + Z275 suivant NF EN 10346,
– Épaisseur : 1,5 mm.
Avantages
– Gamme large pour une variété d’utilisations,
– Utilisable sur bois et sur béton,
– Trous oblongs facilitant l’ajustement des assemblages,
– Respecte le DTU36.5.
Applications
Support
– Porteur : menuiserie PVC, bois, aluminium, acier,
– Porté : bois, béton, acier.
Domaines d’utilisation

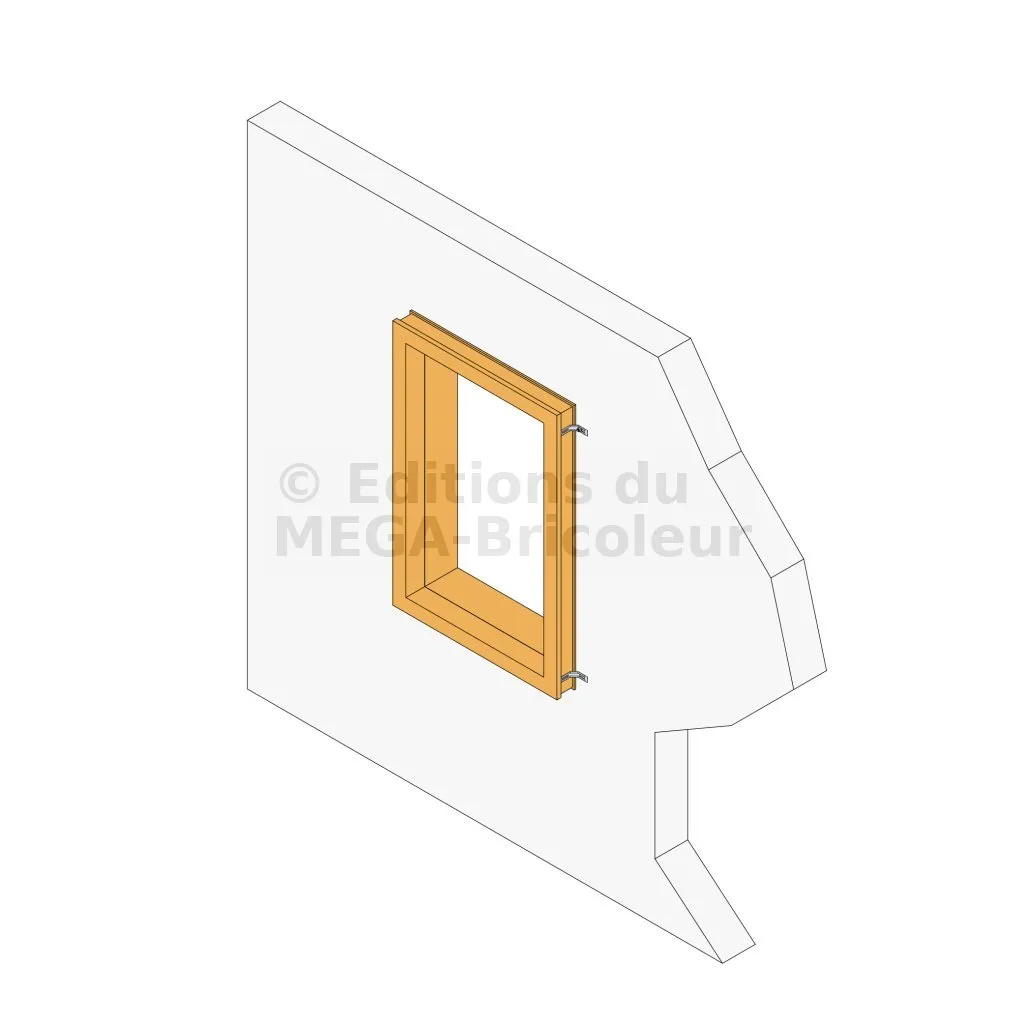

– Fixation de menuiseries intérieures et extérieures.
Données techniques
Dimensions et Valeurs Admissibles
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | Valeurs admissibles suivant DTU36.5 [daN] | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | Ep. | Ø6.5 | Ø6.5x20 | Ø6.5x30 | Ø6.5x45 | Ø9 | Ø9x20 | R1.d | |
ENPC55/1.5 | 55 | 81 | 30 | 1.5 | - | 1 | - | - | 1 | 1 | 12 |
ENPC70/1.5 | 70 | 81 | 30 | 1.5 | - | - | 1 | - | 1 | 1 | 12 |
ENPC85/1.5 | 85 | 81 | 30 | 1.5 | - | - | - | 1 | 1 | 1 | 12 |
ENPC100/1.5 | 100 | 81 | 30 | 1.5 | 1 | - | - | 1 | 1 | 1 | 12 |
ENPC115/1.5 | 115 | 81 | 30 | 1.5 | 2 | - | - | 1 | 1 | 1 | 12 |
ENPC130/1.5 | 130 | 81 | 30 | 1.5 | 3 | - | - | 1 | 1 | 1 | 12 |
ENPC145/1.5 | 145 | 81 | 30 | 1.5 | 4 | - | - | 1 | 1 | 1 | 12 |
Fixations
Sur bois :
– Pointes annelées CNA4.0,
– Boulons,
– Tirefonds.
Sur béton :
– Chevilles à frapper HIPC 8-60/20.
Sur métal :
– Boulons Ø8.

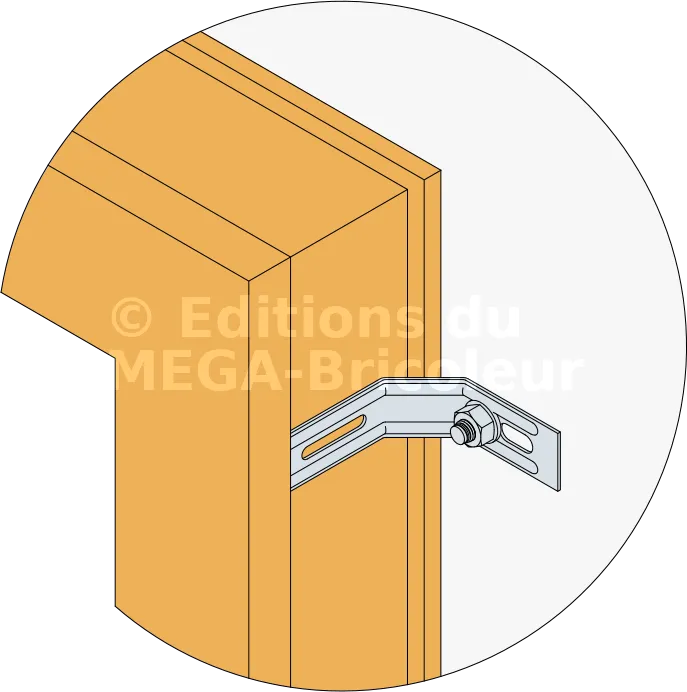

Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
