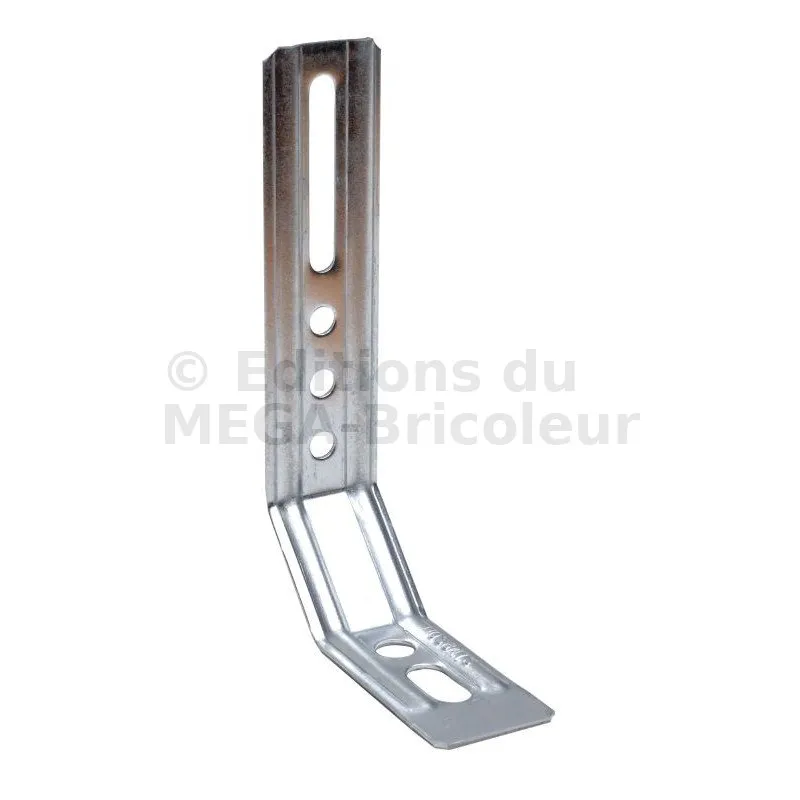

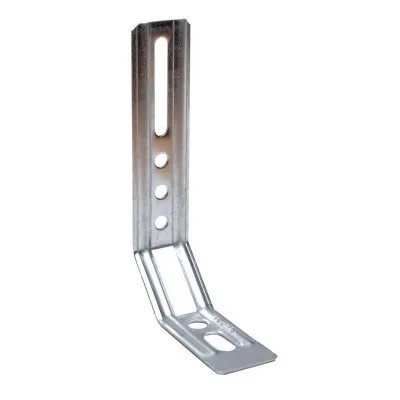

Equerre nervurée à pan coupé - Réf. ENPC130/1.5_100
-
RéférenceENPC130/1.5_100
-
Epaisseur1.5mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Largeur (C)30mm
-
Profondeur (B)81mm
-
Perçages Aile B1Ø9 - 1Ø9x20
-
Perçages Aile A1Ø6.5x45
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1,5 mm.
Avantages
- Gamme large pour une variété d’utilisations,
- Utilisable sur bois et sur béton,
- Trous oblongs facilitant l’ajustement des assemblages,
- Respecte le DTU36.5.
Applications
Support
- Porteur : menuiserie PVC, bois, aluminium, acier,
- Porté : bois, béton, acier.
Domaines d’utilisation

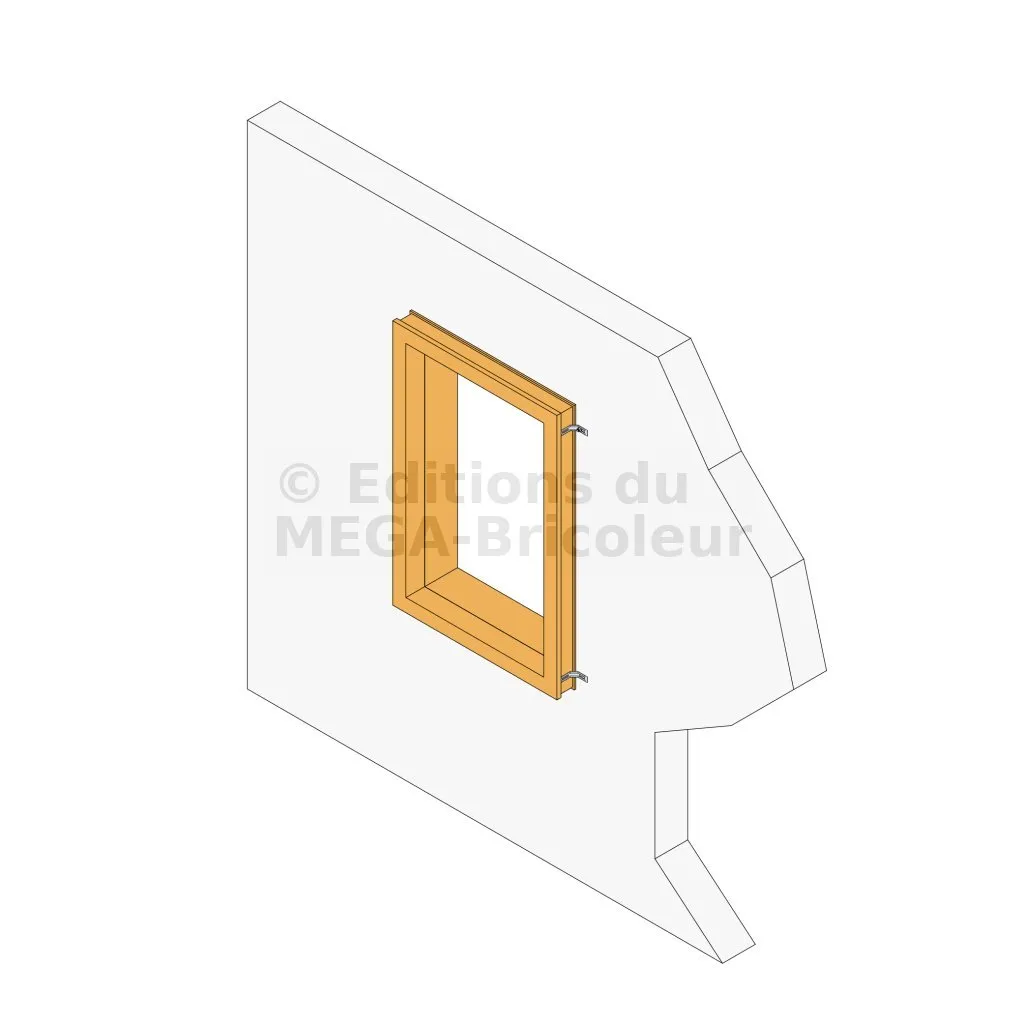

- Fixation de menuiseries intérieures et extérieures.
Données techniques

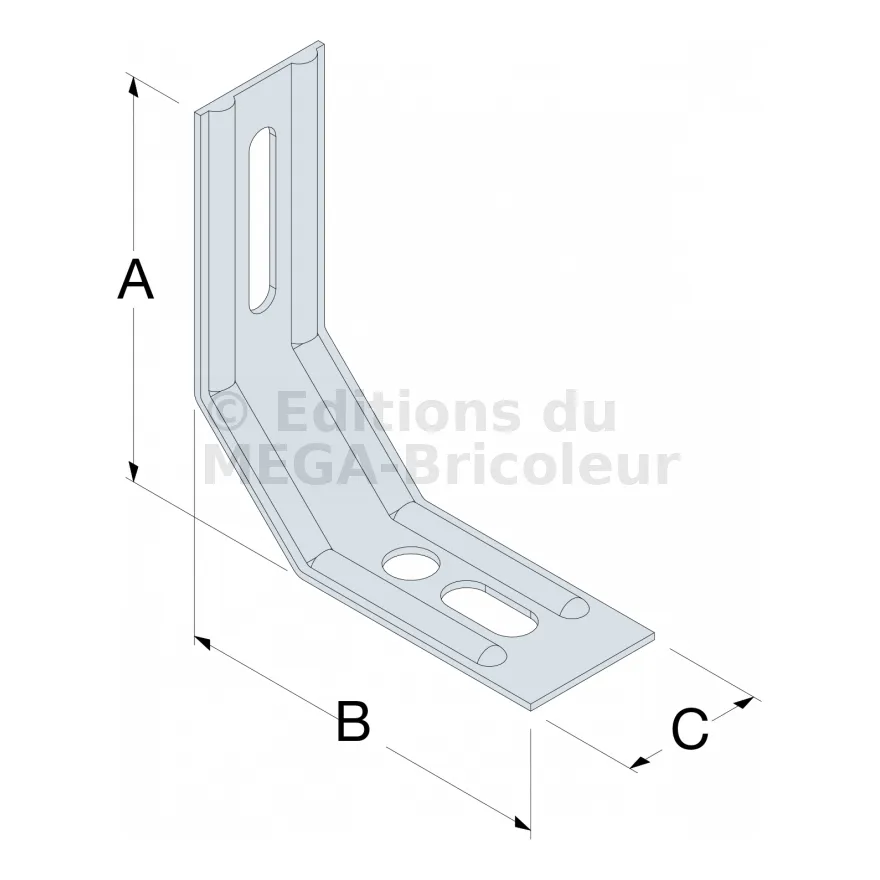

Dimensions et Valeurs Admissibles
Couches
Synoptique
Le site pour construire une terrasse en bois soi-même
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | Valeurs admissibles suivant DTU36.5 [daN] | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | Ep. | Ø6.5 | Ø6.5x20 | Ø6.5x30 | Ø6.5x45 | Ø9 | Ø9x20 | R1.d | |
| ENPC55/1.5 | 55 | 81 | 30 | 1.5 | - | 1 | - | - | 1 | 1 | 12 |
| ENPC70/1.5 | 70 | 81 | 30 | 1.5 | - | - | 1 | - | 1 | 1 | 12 |
| ENPC85/1.5 | 85 | 81 | 30 | 1.5 | - | - | - | 1 | 1 | 1 | 12 |
| ENPC100/1.5 | 100 | 81 | 30 | 1.5 | 1 | - | - | 1 | 1 | 1 | 12 |
| ENPC115/1.5 | 115 | 81 | 30 | 1.5 | 2 | - | - | 1 | 1 | 1 | 12 |
| ENPC130/1.5 | 130 | 81 | 30 | 1.5 | 3 | - | - | 1 | 1 | 1 | 12 |
| ENPC145/1.5 | 145 | 81 | 30 | 1.5 | 4 | - | - | 1 | 1 | 1 | 12 |
Fixations
Sur bois :
Sur béton :
- Chevilles à frapper HIPC 8-60/20.
Sur métal :

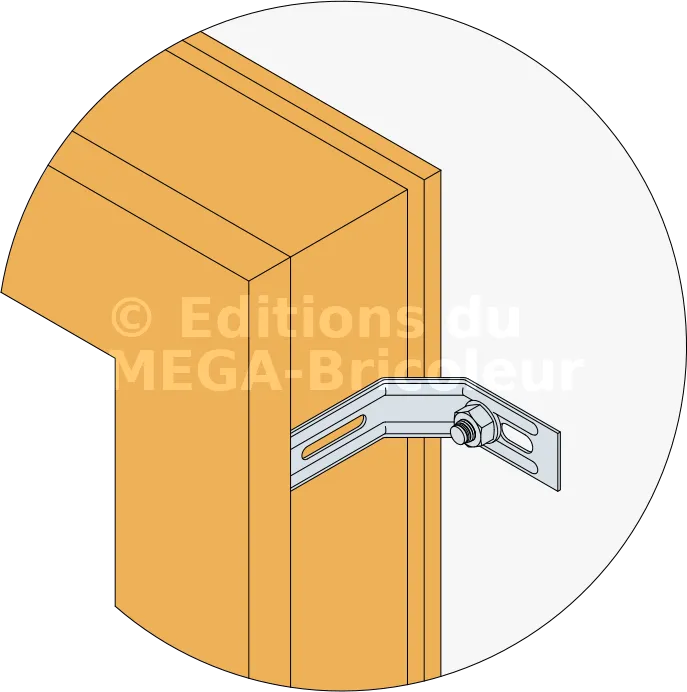

Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
Fixation bois/support rigide
