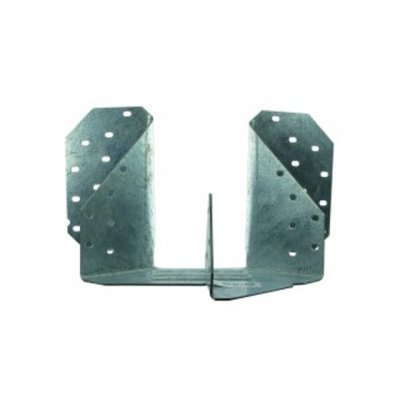

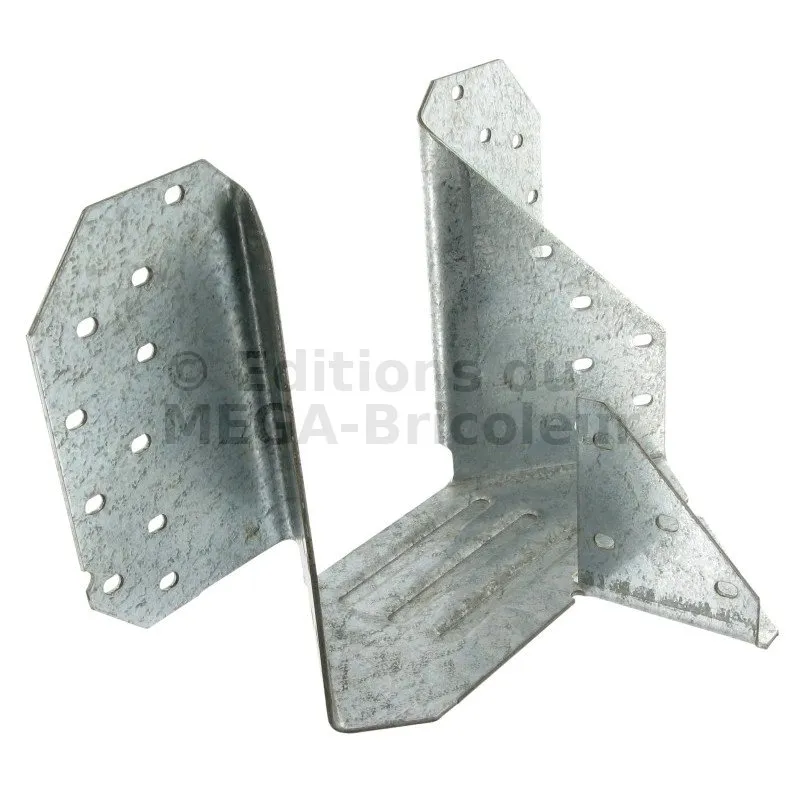

Etrier pour croupe : arêtiers doubles - Réf. THJA26_25

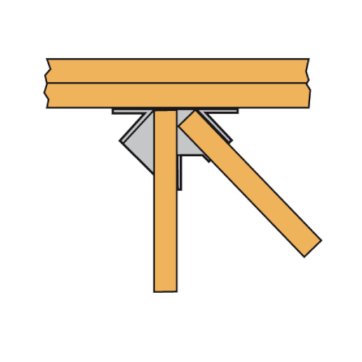

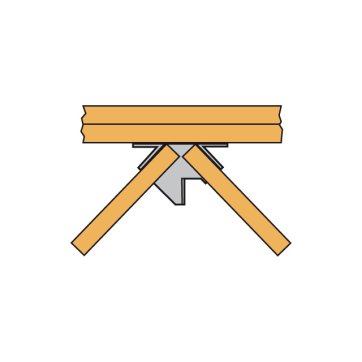

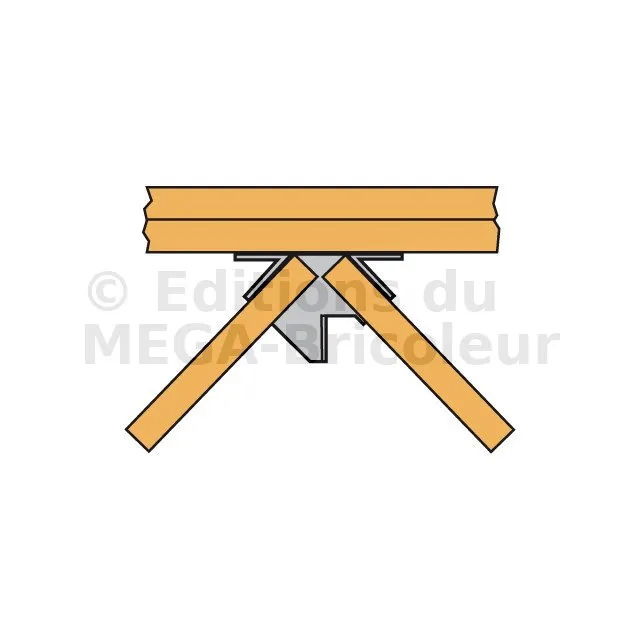

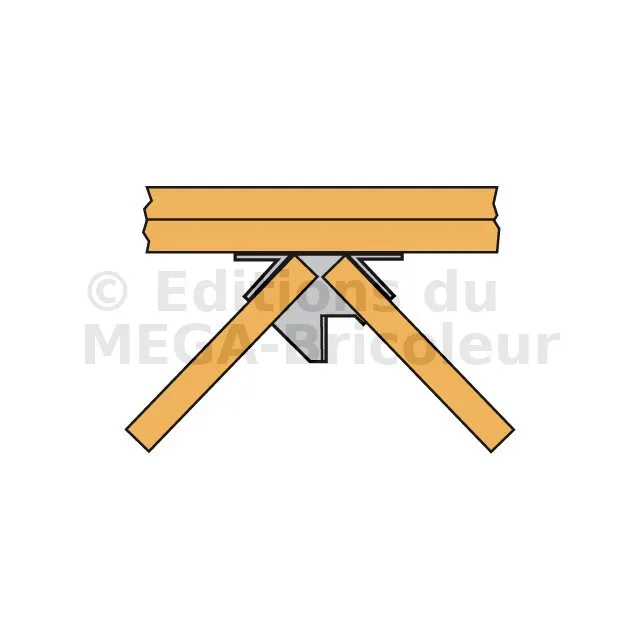

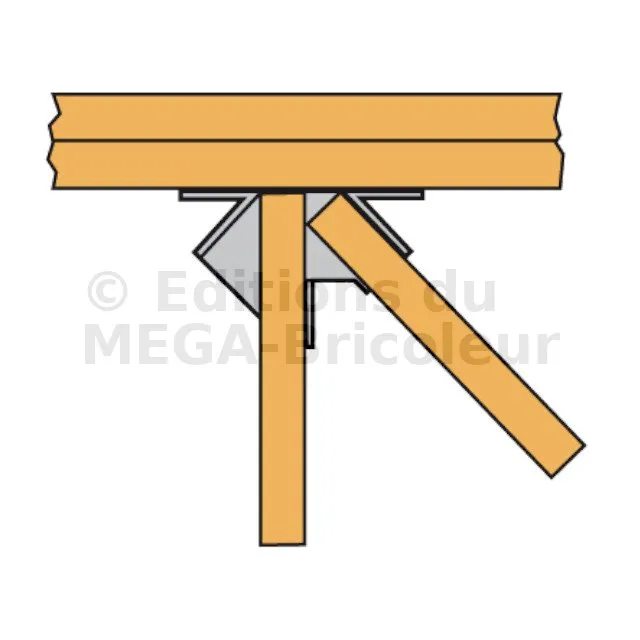

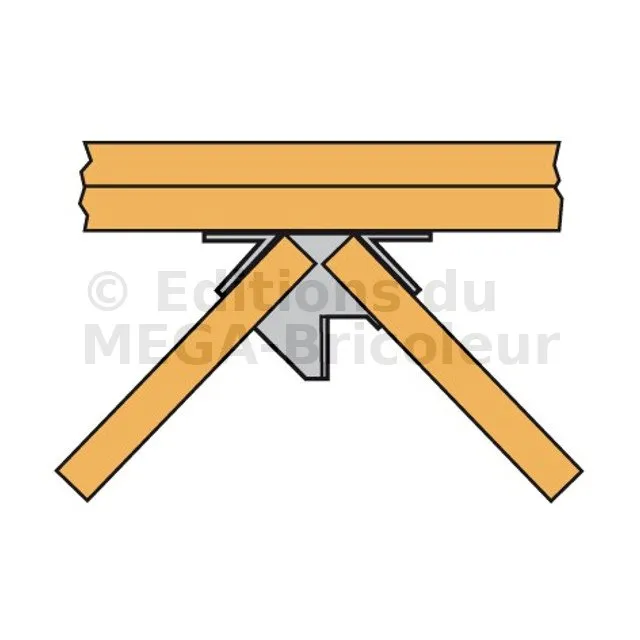

Assemblages de deux éléments : un arêtier et un empannon OU deux arêtiers sans empannon.
-
RéférenceTHJA26_25
-
Epaisseur2mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé G90 suivant ASTM A653
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)135mm
-
Profondeur (F)100mm
-
Perçages sur porteur Ø5 [mm]24
-
Perçages sur porteur Ø13 [mm]4
-
Perçages sur portéArêtier : 12Ø4[mm] - Empannon : 4Ø4
-
Largeur (D)229mm
-
Hauteur (B)137mm

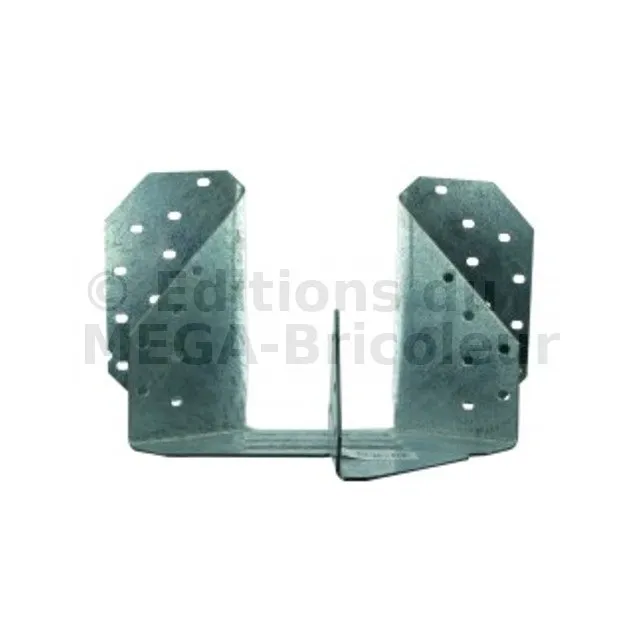

Etriers pour croupe THJA26

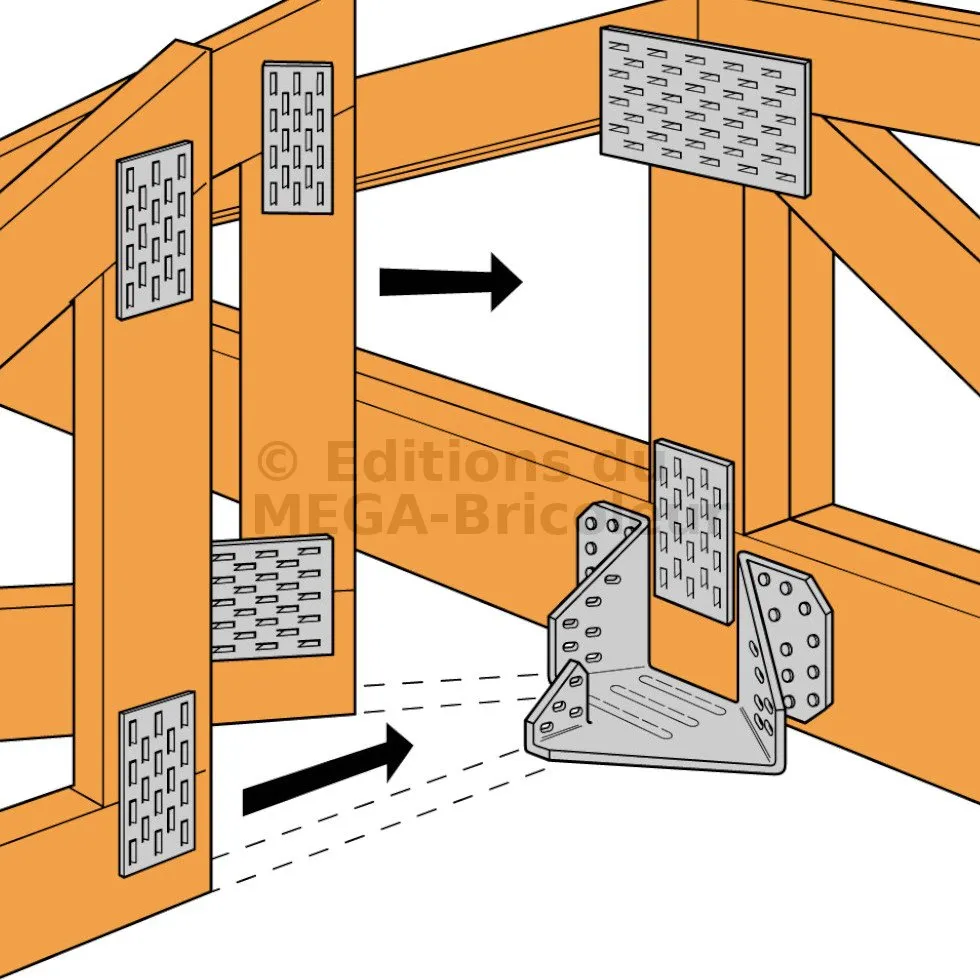

L’étrier pour croupe THJA26 est utilisé dans la fermette de section 38mm. Il permet la réalisation d’une croupe en assemblant les demi-fermes d’arêtier et d’empannon.
Caractéristiques
Matière
– Acier galvanisé G90 suivant ASTM A653.
Avantages
– Utilisable dans de multiples configurations.
Applications
Support
– Porteur : bois massif, bois composite, lamellé-collé,
– Porté : bois massif.
Domaines d’utilisation
– Réalisation de croupe.
Données techniques

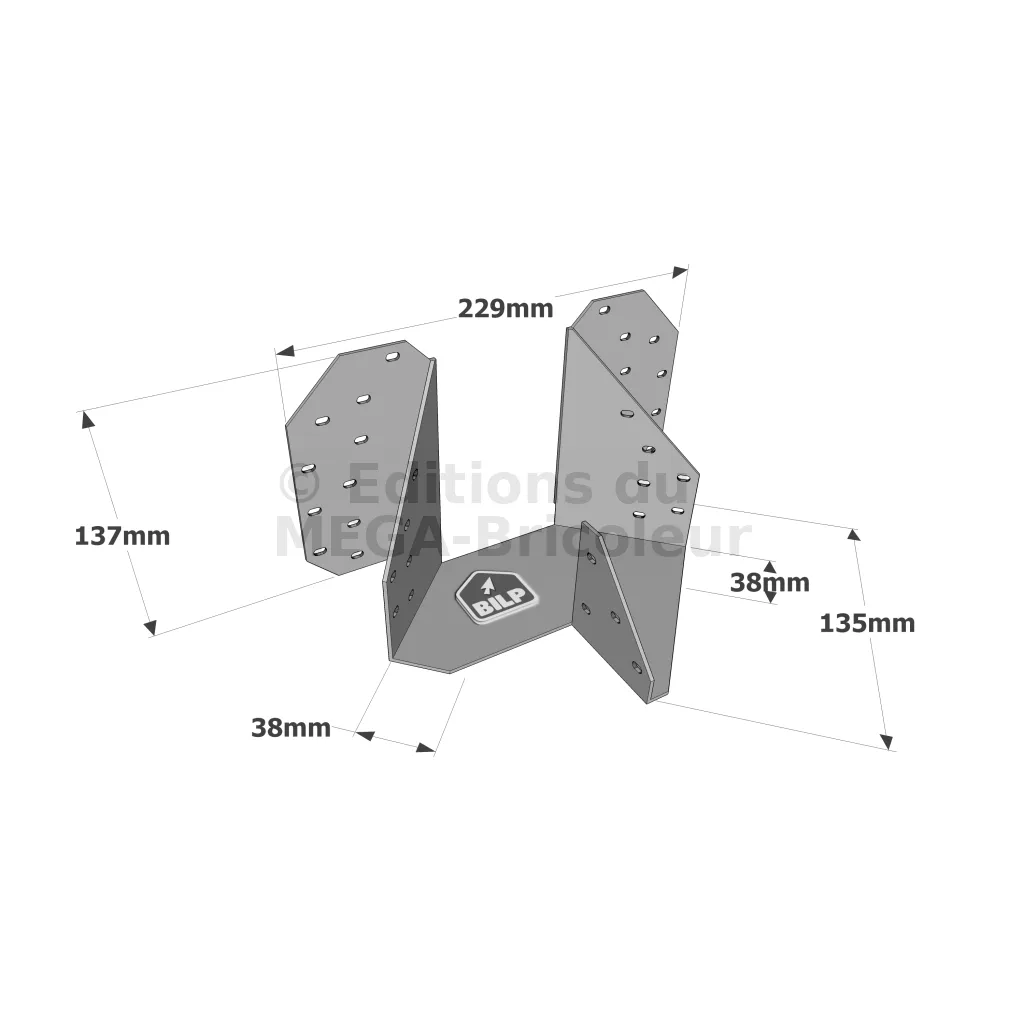

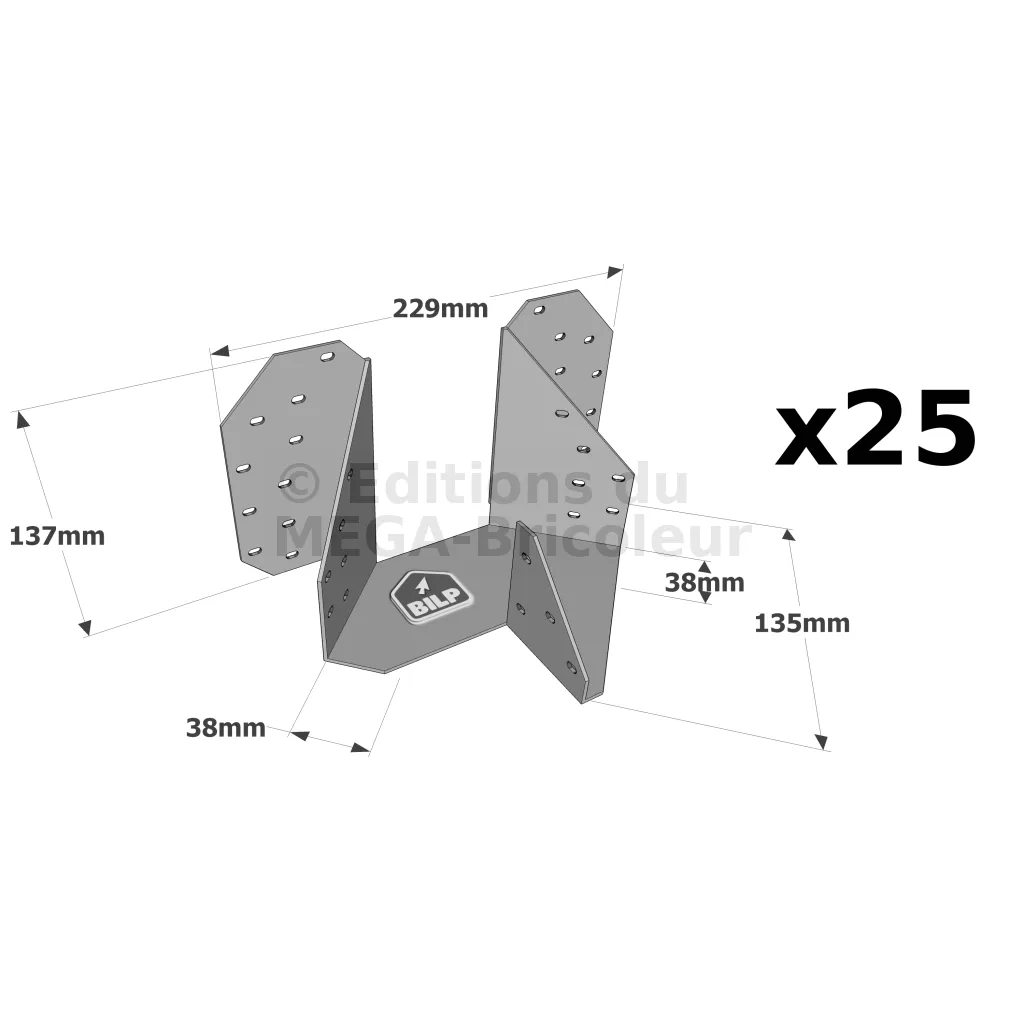

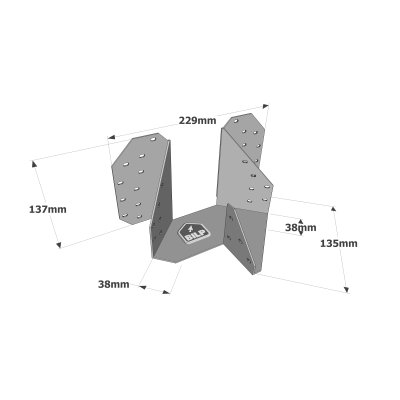

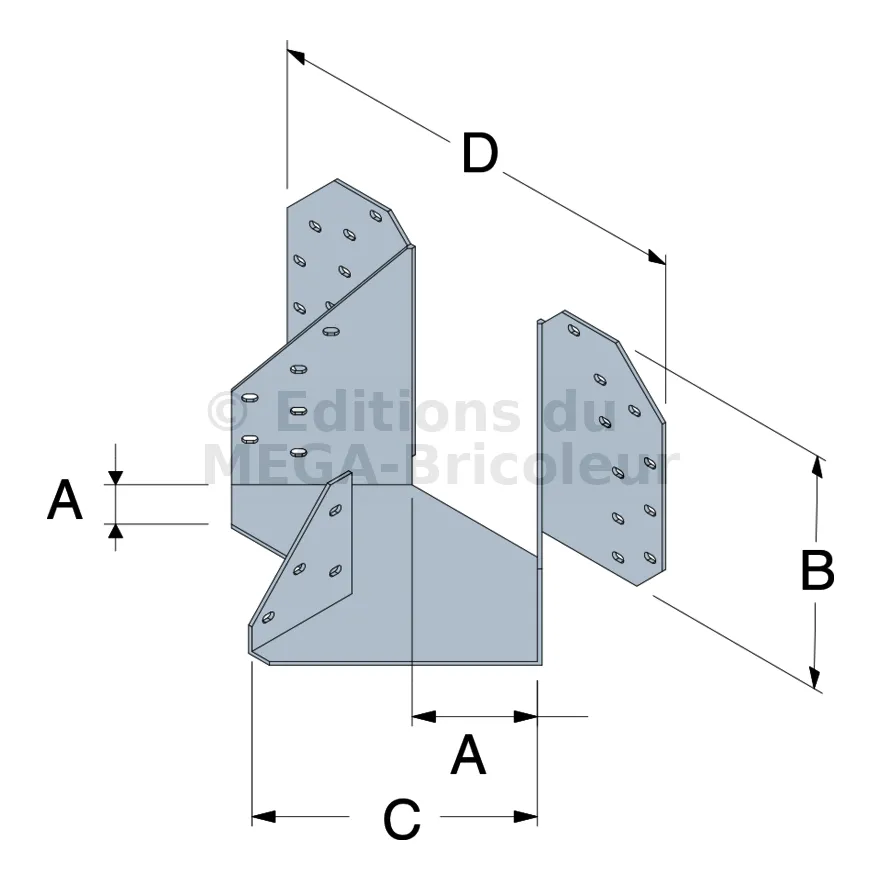

Dimensions


Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | D | t | Ø4 [mm] | Arêtier | Empannon | |
Ø4 [mm] | Ø4 [mm] | |||||||
THJA26 | 38 | 137 | 135 | 229 | 2 | 20 | 12 | 4 |

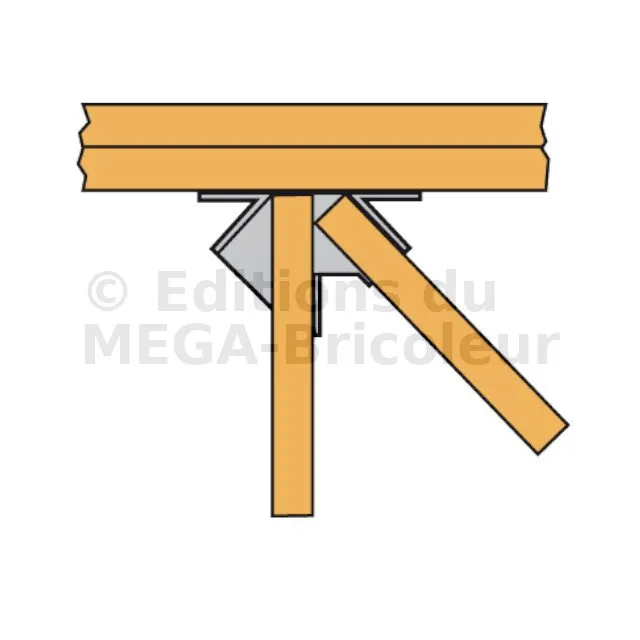

Valeurs caractéristiques - Bois sur Bois - Connexion 2 éléments (1 arêtier + 1 empannon) - Porteur ≥147mm


Références | Valeurs caractéristiques - Bois sur bois - Clouage total | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Section de bois et fixations (1 arêtier + 1 empannon) | Valeurs caractéristiques (1 arêtier + 1 empannon) - Porteur≥147mm - Bois C24 [kN] | ||||||||||||||

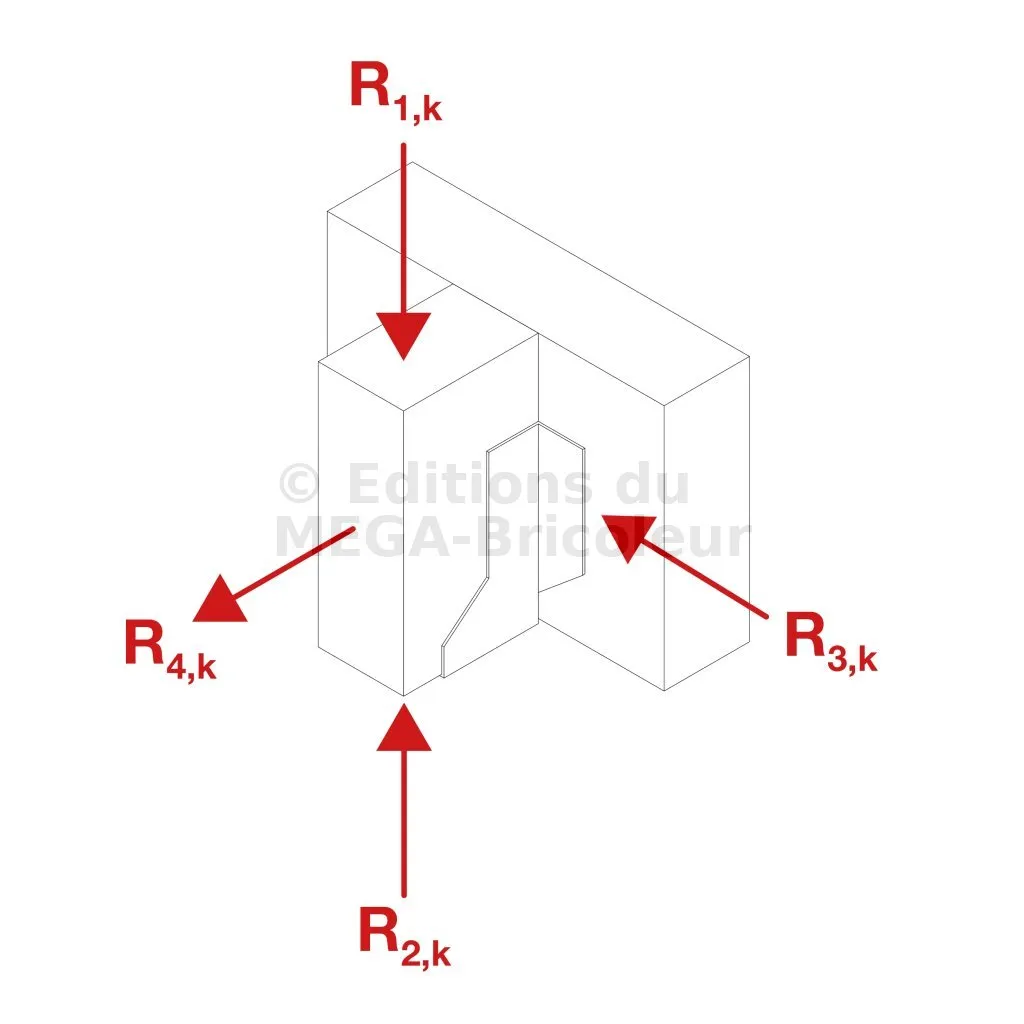

Porteur | Empannon | Arêtier | R1.k | R2.k | |||||||||||
Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Total | |
THJA26 | 2 | 145 | 20 | 1 | 145 | 4 | 1 | 145 | 6 | 3.2 | 9.8 | 13 | 1.5 | 4.3 | 5.7 |
Valeurs caractéristiques - Bois sur Bois - Connexion 2 éléments (1 arêtier + 1 empannon) - Porteur ≥172mm


Références | Valeurs caractéristiques - Bois sur bois - Clouage total | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Section de bois et fixations (1 arêtier + 1 empannon) | Valeurs caractéristiques (1 arêtier + 1 empannon) - Porteur≥172mm - Bois C24 [kN] | ||||||||||||||
Porteur | Empannon | Arêtier | R1.k | R2.k | |||||||||||
Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Total | |
THJA26 | 2 | 175 | 20 | 1 | 145 | 4 | 1 | 145 | 6 | 3.3 | 9.9 | 13.2 | 1.5 | 4.3 | 4.8 |

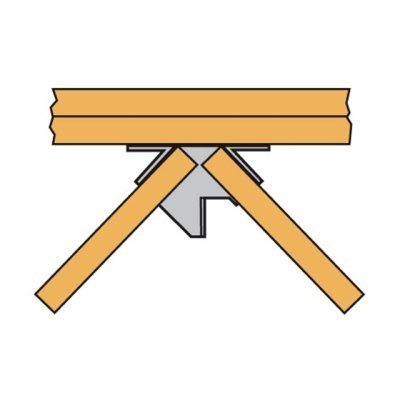

Valeurs caractéristiques - Bois sur Bois - Connexion 2 éléments (2 arêtiers) - Porteur ≥147mm


Références | Valeurs caractéristiques - Bois sur bois - Clouage total | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Section de bois et fixations (1 arêtier + 1 empannon) | Valeurs caractéristiques (1 arêtier + 1 empannon) - Porteur≥172mm - Bois C24 [kN] | ||||||||||||||
Porteur | Empannon | Arêtier | R1.k | R2.k | |||||||||||
Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Total | |
THJA26 | 2 | 145 | 20 | - | - | - | 2 | 145 | 12 | - | 6.8 | 13.6 | - | 2.9 | 5.8 |
Valeurs caractéristiques - Bois sur Bois - Connexion 2 éléments (2 arêtiers) - Porteur ≥172mm


Références | Valeurs caractéristiques - Bois sur bois - Clouage total | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Section de bois et fixations (1 arêtier + 1 empannon) | Valeurs caractéristiques (1 arêtier + 1 empannon) - Porteur≥172mm - Bois C24 [kN] | ||||||||||||||
Porteur | Empannon | Arêtier | R1.k | R2.k | |||||||||||
Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Total | |
THJA26 | 2 | 175 | 20 | - | - | - | 1 | 145 | 12 | - | 6.7 | 13.4 | - | 2.9 | 5.8 |
Fixations
– Pointes annelées CNA Ø4,0 x 35mm.
Installation
– Utiliser toutes les fixations spécifiés pour une mise en œuvre donnée,
– Les éléments réalisés avec 2 plis doivent être assemblés entre eux afin qu’ils agissent comme un seul et même élément (voir Eurocode 5).
