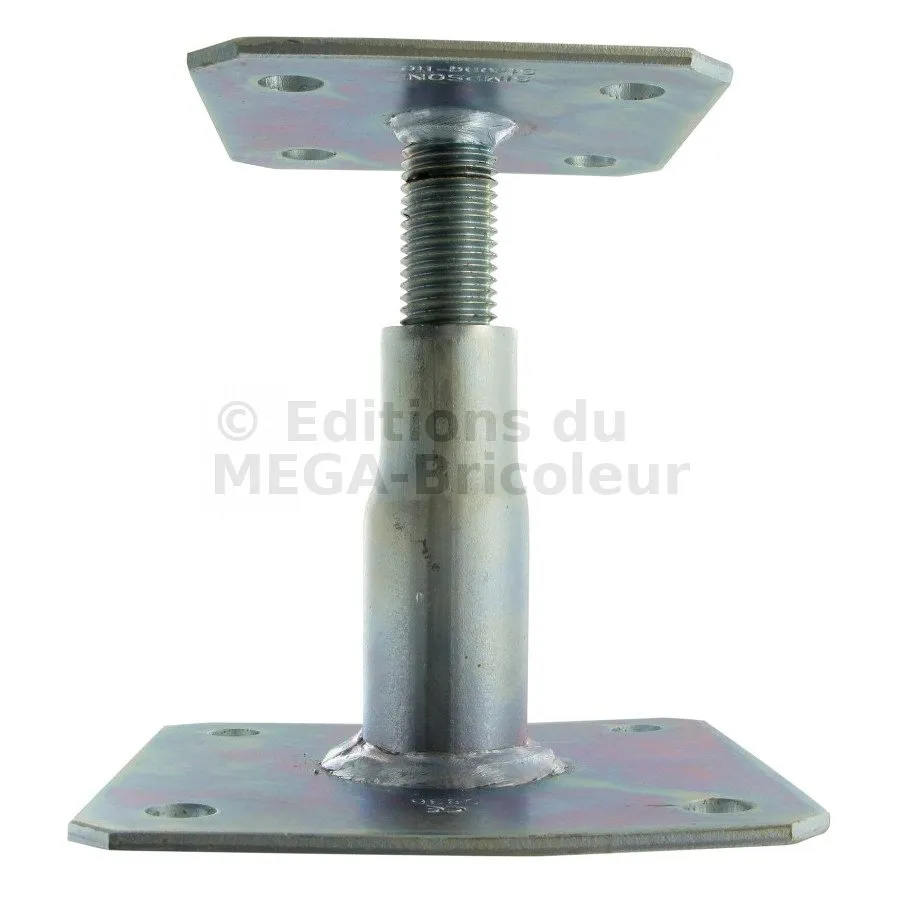

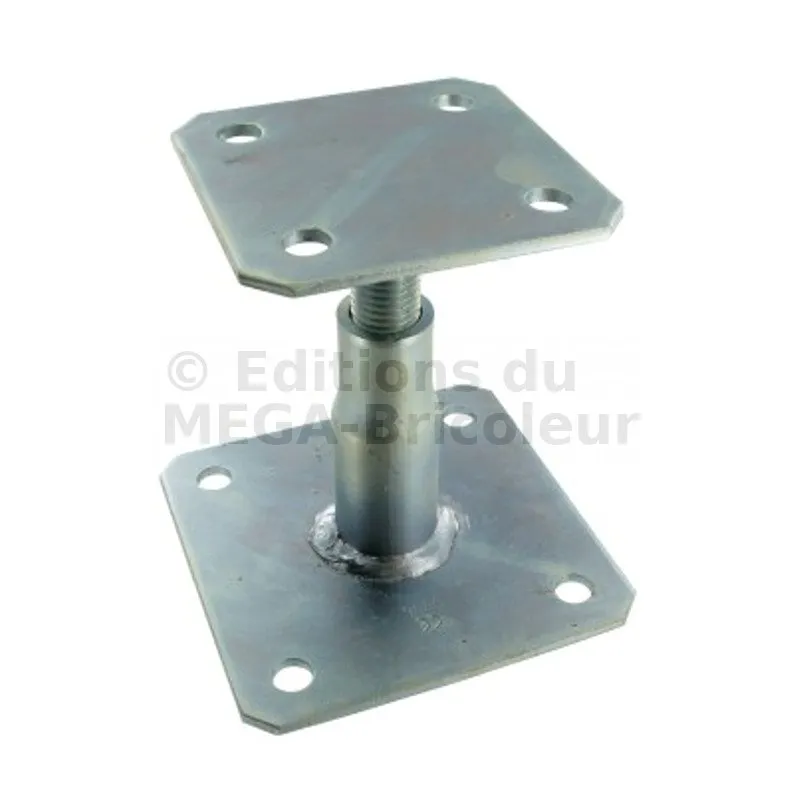

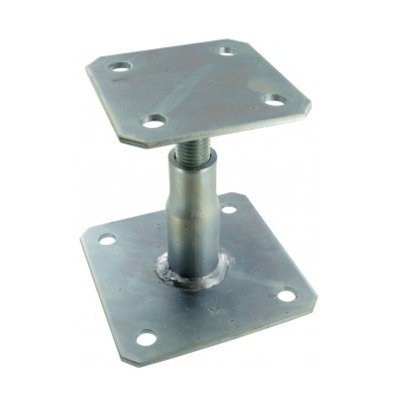

Pieds de poteau réglables - Réf. APB100/150
Ce modèle de pied de poteau est réglable en hauteur. Simple et rapide à installer, il peut être réglé sur le chantier.
-
RéférenceAPB100/150
-
FabricationFrançaise
-
MatériauAcier S235JR suivant NF EN 10025
-
MarqueSIMPSON Strong-Tie
-
Epaisseur4mm
-
FinitionElectro-zinguée blanche suivant ISO 2081
-
Largeur (A)100mm
-
Largeur (B)100mm
-
Hauteur (F)100 à 150mm
-
Largeur (D)130mm
-
Largeur (E)130mm
-
Diamètre (G)20mm
-
Code EAN3523140692708
-
Perçages platine haute4Ø12mm
-
Perçages platine basse4Ø12mm
-
Fixation bois/support rigide - type poteau/support rigideSur poteau : 4Ø10mm - sur béton : 4Ø10mm
-
Charge maximale admissible en compression3.26 tonnes
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
- Acier S235 JR suivant NF EN 10025,
- Finition électro-zinguée blanche suivant ISO 2081,
- Épaisseur : 4 mm
Avantages :
- Ne nécessite aucun usinage,
- Réglable sur chantier.
Applications
Support :
- Porteur : bois massif, lamellé-collé, béton
- Porté : bois massif, bois composite, lamellé-collé.
Domaines d’utilisation :
- Poteaux de auvent,
- Pergola, terrasse,
- Véranda.

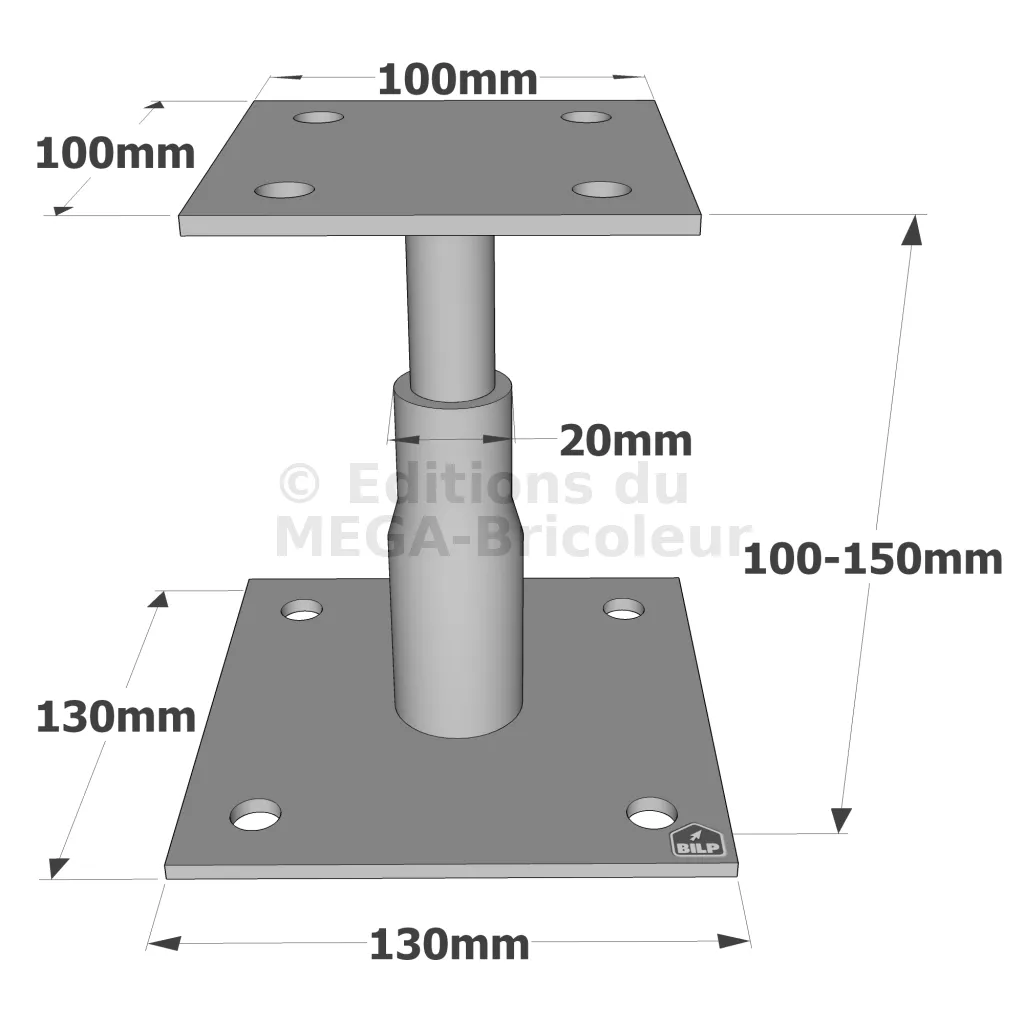

Dimensions et valeurs caractéristiques
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 | Ø12 | |
| APB100/150 | 100 | 100 | 130 | 130 | 100-150 | 20 | 4 | 4 | 4 |
Valeurs caractéristiques - Bois sur béton
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k | R1,k* | |||
| Quantité | Type | Quantité | Type | |||
| APB100/150 | 4 | Ø10 | 4 | Ø10** | 58/kmod^0,5 | 69.3 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Fixations
Sur poteau bois :
- Tirefonds LAG Ø10x80
Sur béton :
- Cheville mécanique : goujon WA M10-78/5
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25

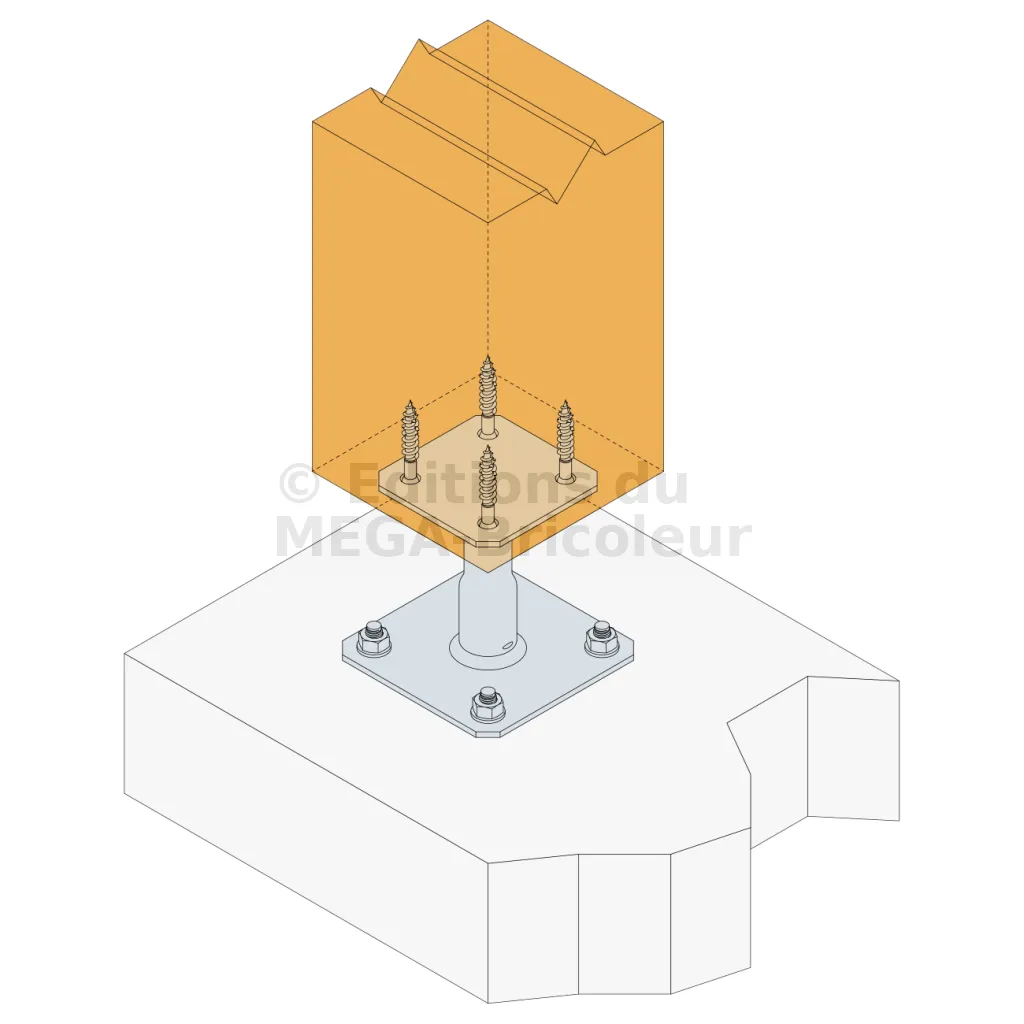

Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire)
Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
ATTENTION : pour l’installation de ce pied de poteau, la section de bois maximale préconisée est 200 x 200 mm.
