Pieds de poteau réglables en HAUTEUR - Réf. KIT FIX PPRC

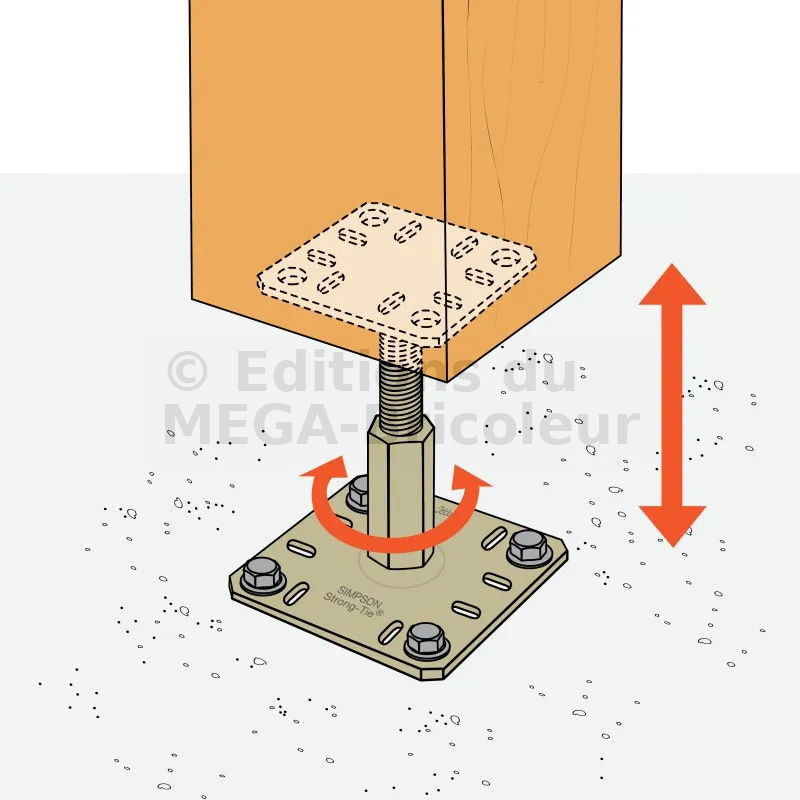

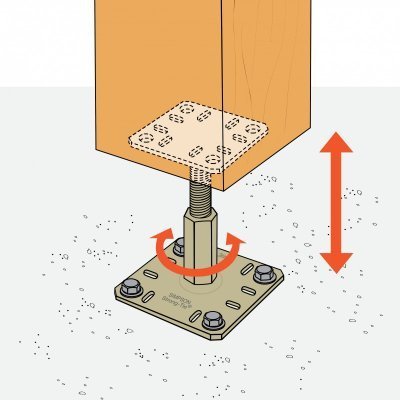

Les pieds de poteau PPRC sont réglables en hauteur. Simples et rapides à installer, ils peuvent être réglés sur le chantier, en charge, même si la structure est en place sur le poteau.
-
RéférenceKIT FIX PPRC
-
FabricationFrançaise
-
MatériauAcier S235 JR suivant la norme NF EN 10025,
-
MarqueSIMPSON Strong-Tie
-
Contenu1 x PPRC + 4 x WA M10-78/5 + 4 x LAG 10080
-
Epaisseur5mm
-
FinitionElectro-zinguée (gris à jaune) irisé (sans Chrome VI) suivant NF EN ISO 2081,
-
Largeur (A)100mm
-
Largeur (B)100mm
-
Hauteur (F)100 - 150mm
-
Largeur (D)130mm
-
Largeur (E)130mm
-
Diamètre (G)30mm
-
Perçages platine haute4Ø12mm - 8Ø6x12mm
-
Perçages platine basse4Ø12mm - 8Ø6x12mm
-
Fixation bois/support rigide - type poteau/support rigideSur poteau : 4Ø10mm - sur béton : 4Ø10mm
-
Charge maximale admissible en compression2.87 tonnes
Caractéristiques :
Matière :
– Acier S235 JR suivant la norme NF EN 10025,
– BC = bichromaté suivant la norme NF EN ISO 2081
– Épaisseur : 5 mm.
Avantages :
– Fourni avec les accessoires de fixation,
– Peut être réglé après la pose.
– Ne nécessite aucun usinage.
Applications
Support :
– Porteur : bois massif, lamellé-collé, béton
– Porté : bois massif, bois composite, lamellé-collé

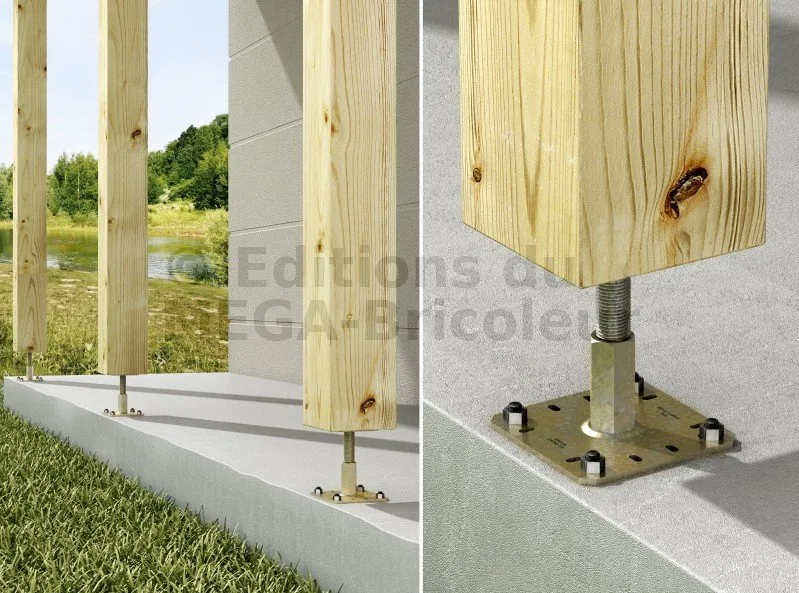

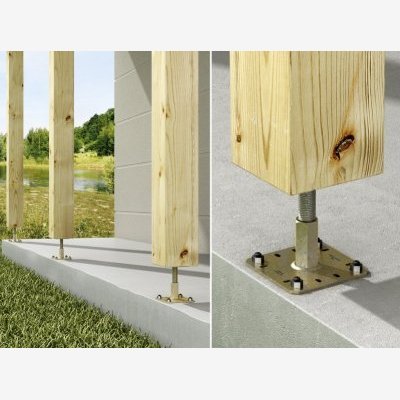

Domaines d’utilisation :
– Poteaux de auvent
– Pergola
– Véranda

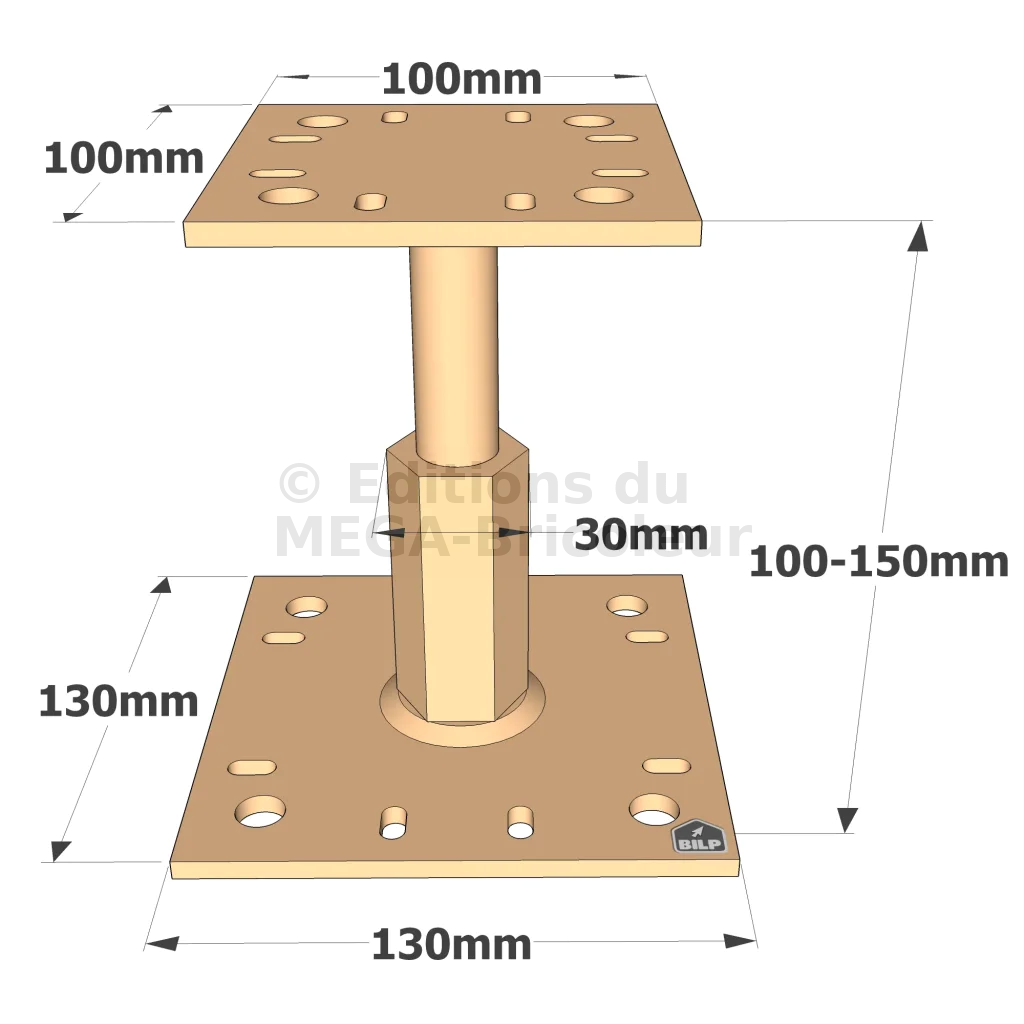

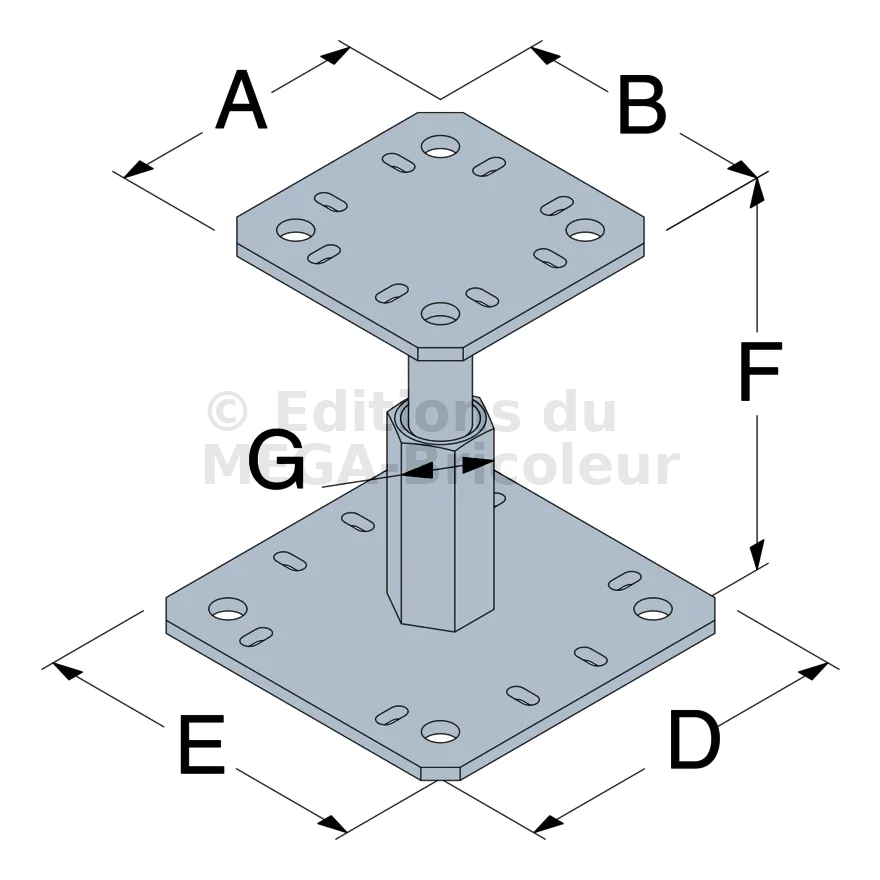

Dimensions
Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | Composition du kit | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | D | E | F | G | t | Ø12[mm] | Ø6x12[mm] | Ø12[mm] | Ø6x12[mm] | ||
KIT FIX PPRC | 100 | 100 | 130 | 130 | 100-150 | 30 | 5 | 4 | 8 | 4 | 8 | 1 x PPRC + 4 x WA M10-78/5 + 4 x LAG 10080 |
Valeurs caractéristiques
Références | Valeurs caractéristiques - Connexion bois sur support rigide | ||||
---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
Sur poteau | Sur béton | R1.k | |||
Quantité | Type | Quantité | Type | ||
KIT FIX PPRC | 4 | Ø10 | 4 | Ø10* | 51,1/kmod^0,5 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
Références | Valeurs caractéristiques - Connexion bois sur support rigide | ||||
---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
Sur poteau | Sur béton | R1.k | |||
Quantité | Type | Quantité | Type | ||
KIT FIX PPRC | 4 | Ø10 | 4 | Ø10 | 61 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

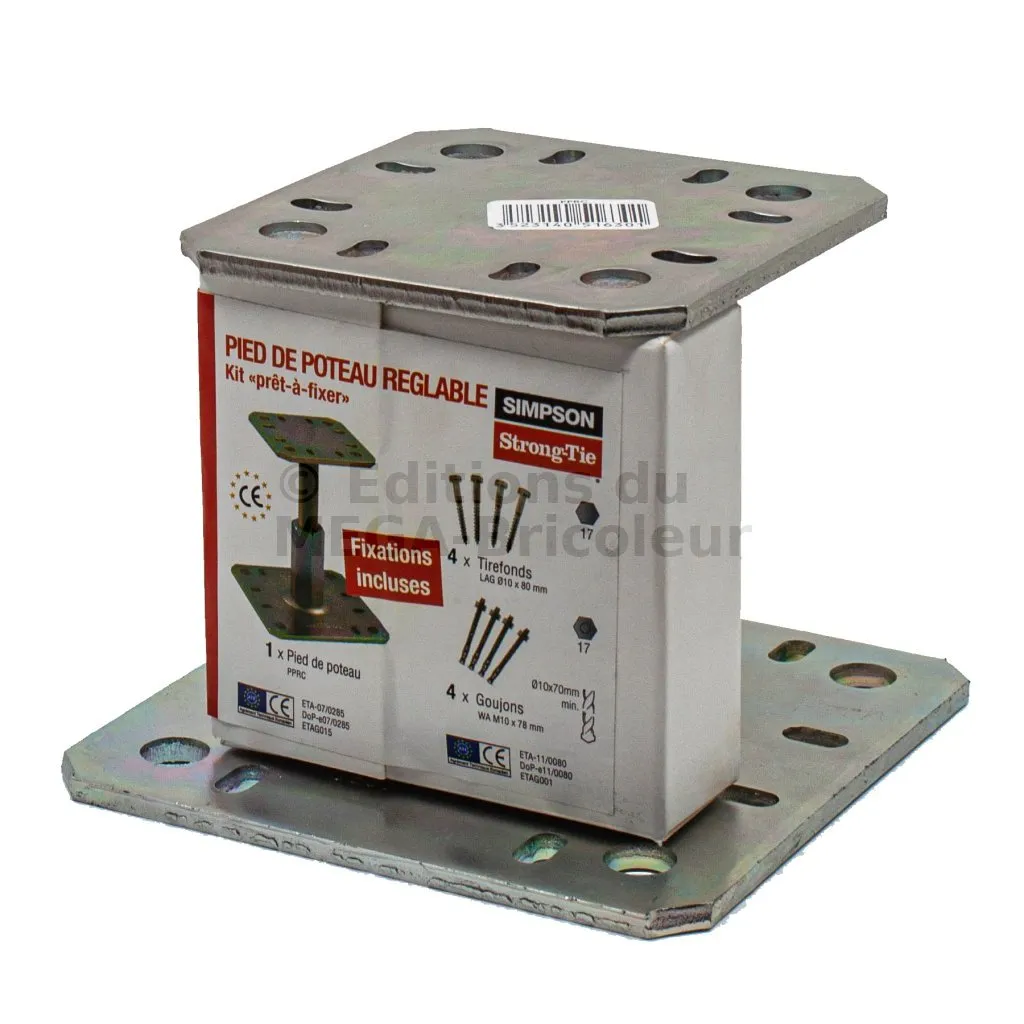

Fixations

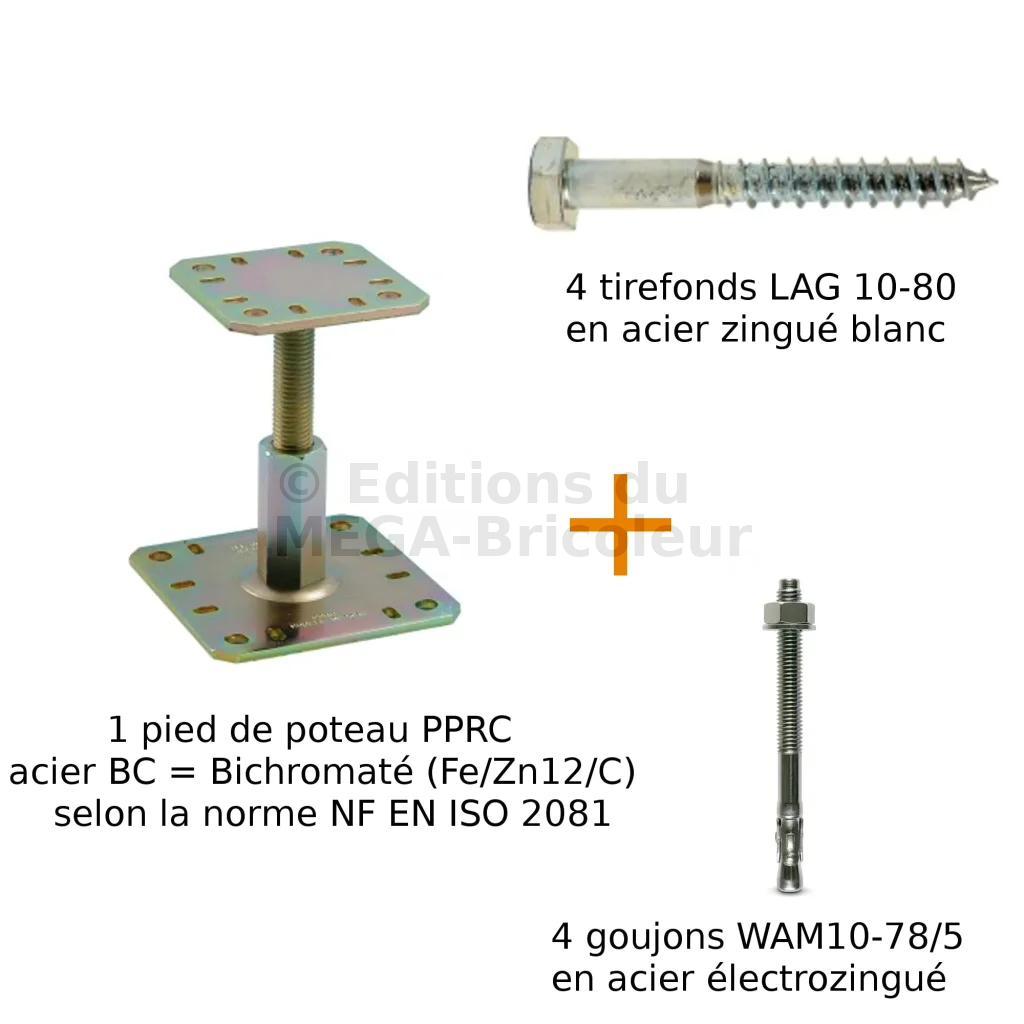

Ce kit comprend :
– 1 pied de poteau PPRC en acier bichromaté,
– 4 goujons WA M10-78/5 en acier électrozingué,
– 4 tirefonds LAG 10-80 en acier zingué blanc.

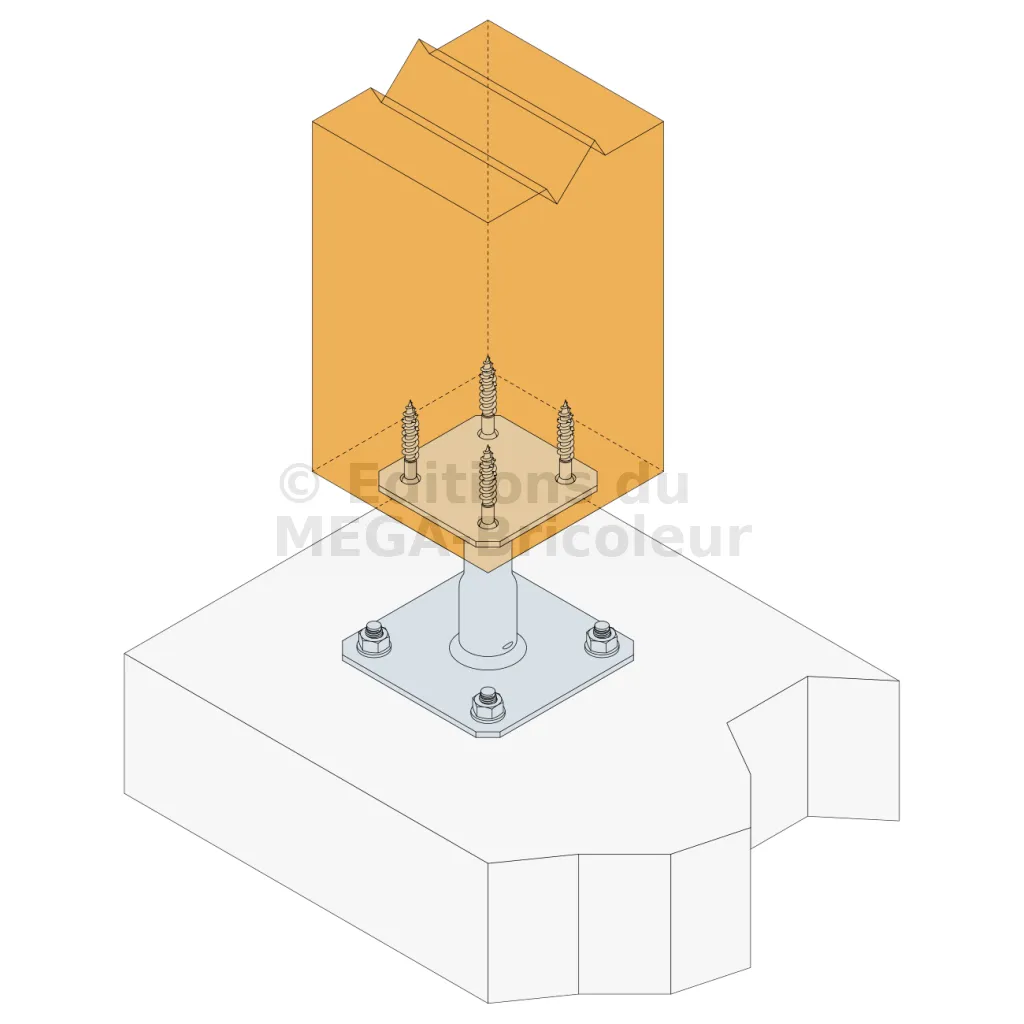

Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire)
Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
