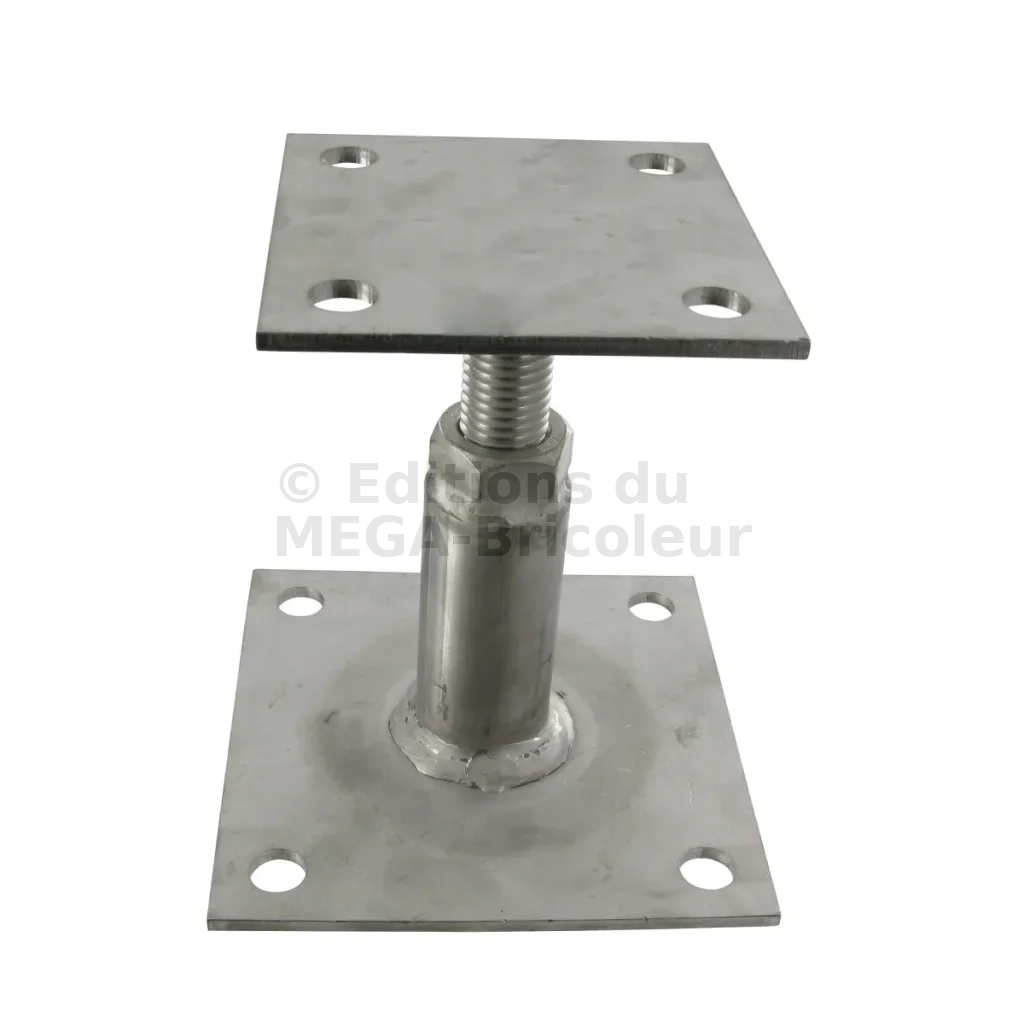

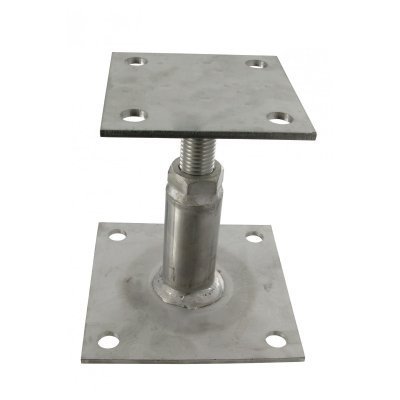

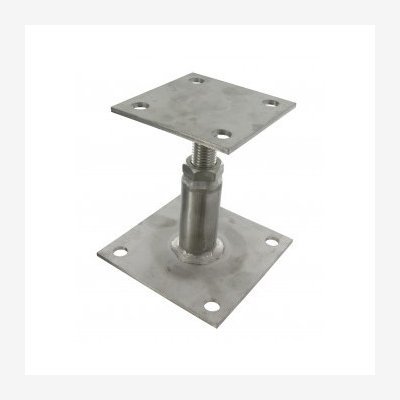

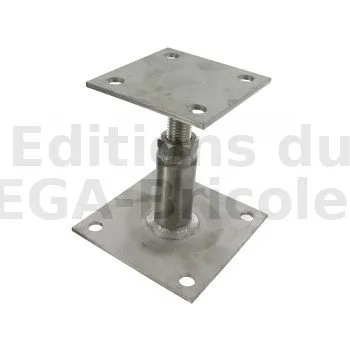

Pied de poteau réglable en INOX A4 - Réf. PPRIX
Les pieds de poteau PPRIX sont réglables en hauteur. Simples et rapides à installer, ils peuvent être réglés sur le chantier. Le modèle inox est recommandé dans des atmosphères corrosives.
-
RéférencePPRIX
-
FabricationFrançaise
-
MatériauInox 316L suivant NF EN 10088-2
-
MarqueSIMPSON Strong-Tie
-

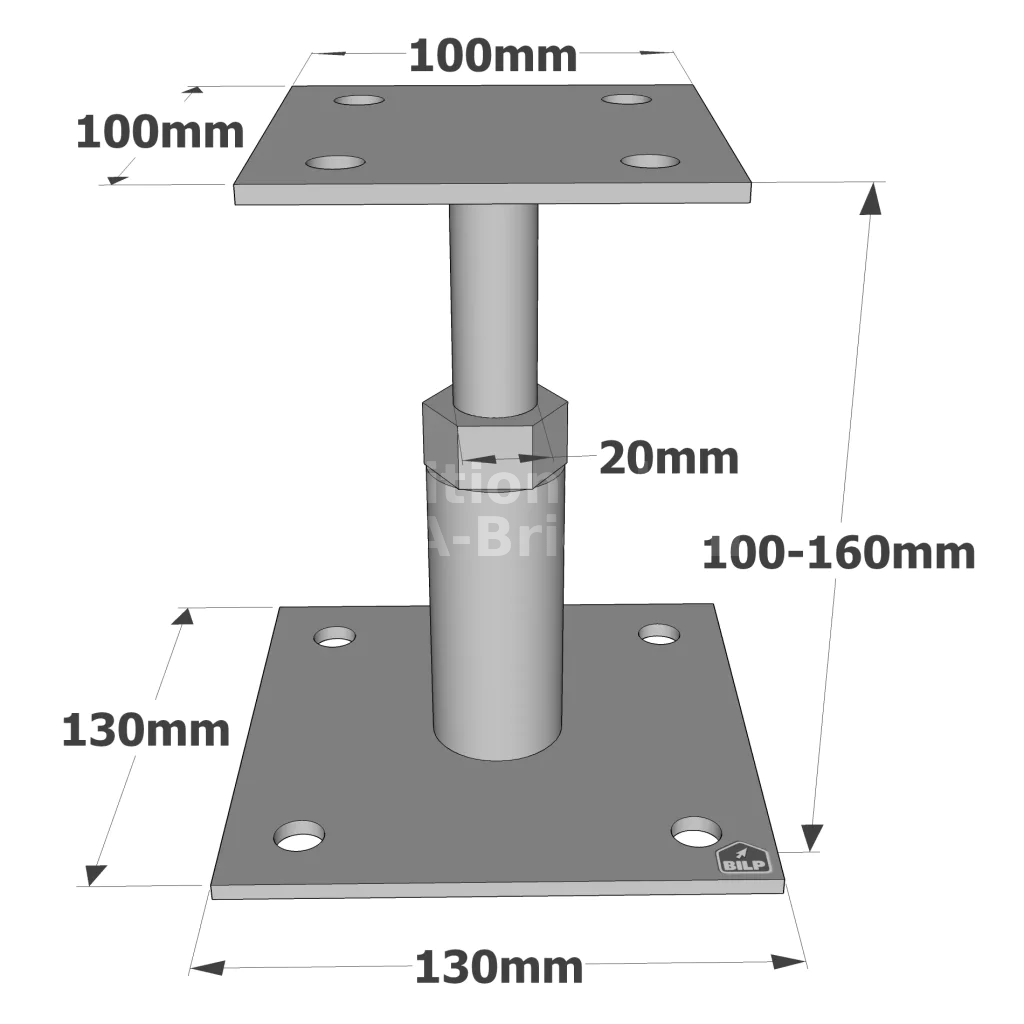

Epaisseur4mm
-
Largeur (A)100mm
-
Largeur (B)100mm
-
Hauteur (F)100 à 160mm
-
Largeur (D)130mm
-
Largeur (E)130mm
-
Perçages platine haute4Ø12mm
-
Perçages platine basse4Ø12mm
-
Fixation bois/support rigide - type poteau/support rigideSur poteau : 4Ø10mm - sur béton : 4Ø10mm
-
Charge maximale admissible en compression2.02 tonnes
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
– Inox 316L suivant NF EN 10088-2
– Épaisseur 4 mm
Avantages :
– Ne nécessite aucun usinage,
– Réglable sur chantier.
Applications
Support :
– Porteur : bois massif, lamellé-collé, béton,
– Porté : bois massif, bois composite, lamellé-collé.
Domaines d’utilisation :
– Poteaux de auvent,
– Pergola,
– Véranda.

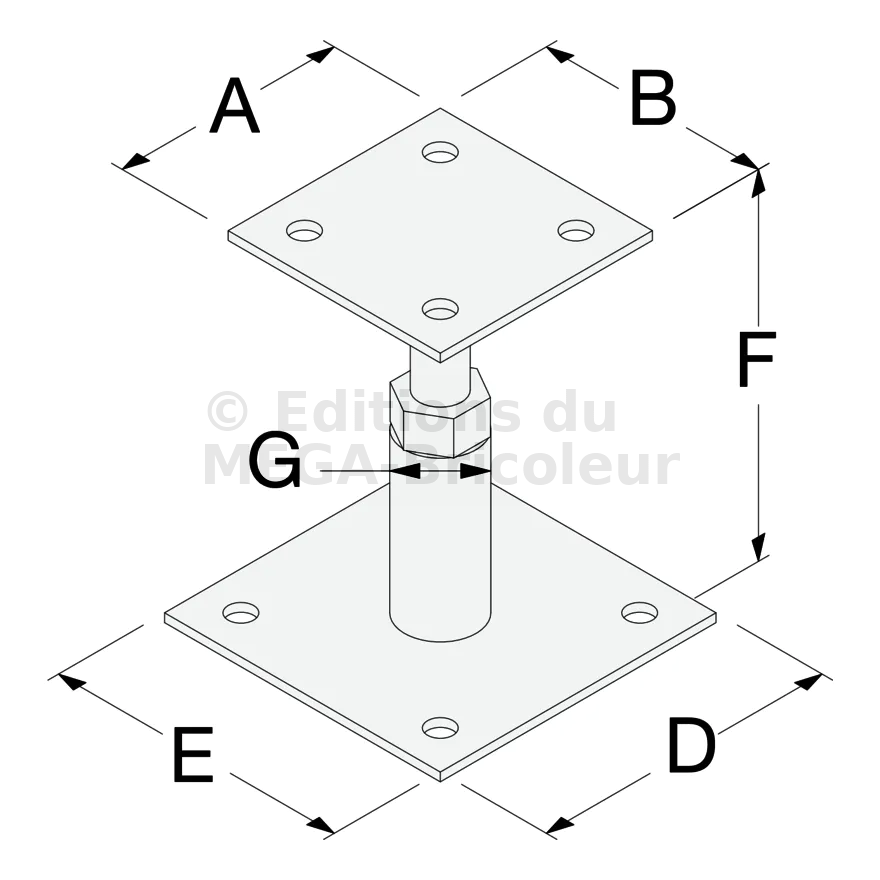

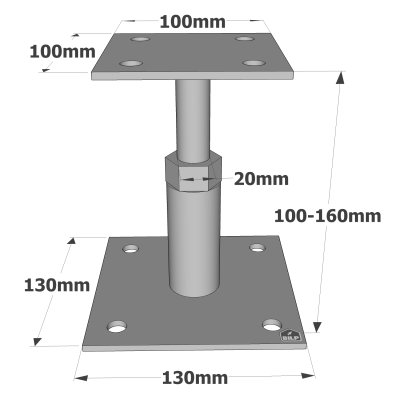

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 | Ø12 | |
| PPRIX | 100 | 100 | 130 | 130 | 100 - 160 | 20 | 4 | 4 | 4 |

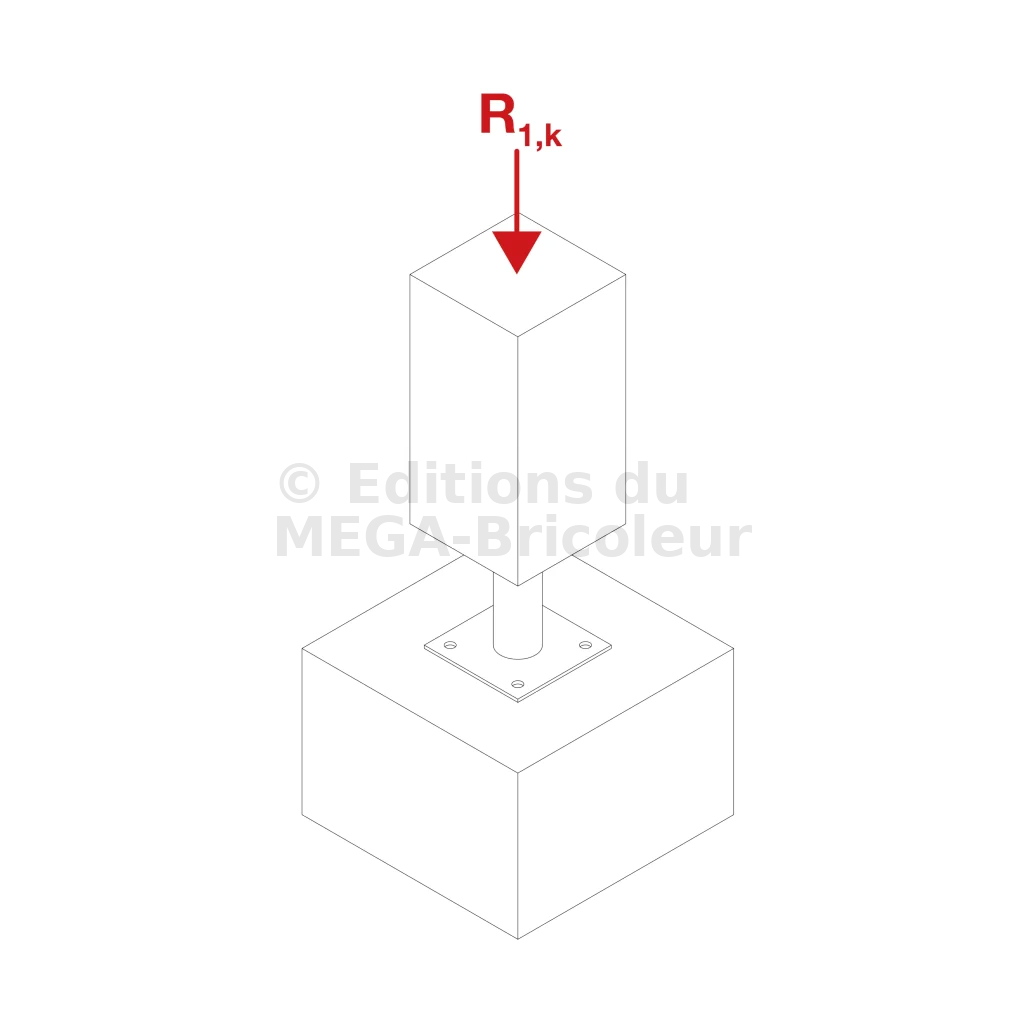

Valeurs caractéristiques - Bois sur béton
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k | |||
| Quantité | Type | Quantité | Type | ||
| PPRIX | 4 | Ø10 | 4 | Ø10* | 36 / kmod^0.5 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées - Bois sur béton
| Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k** | |||
| Quantité | Type | Quantité | Type | ||
| PPRIX | 4 | Ø10 | 4 | Ø10* | 43 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

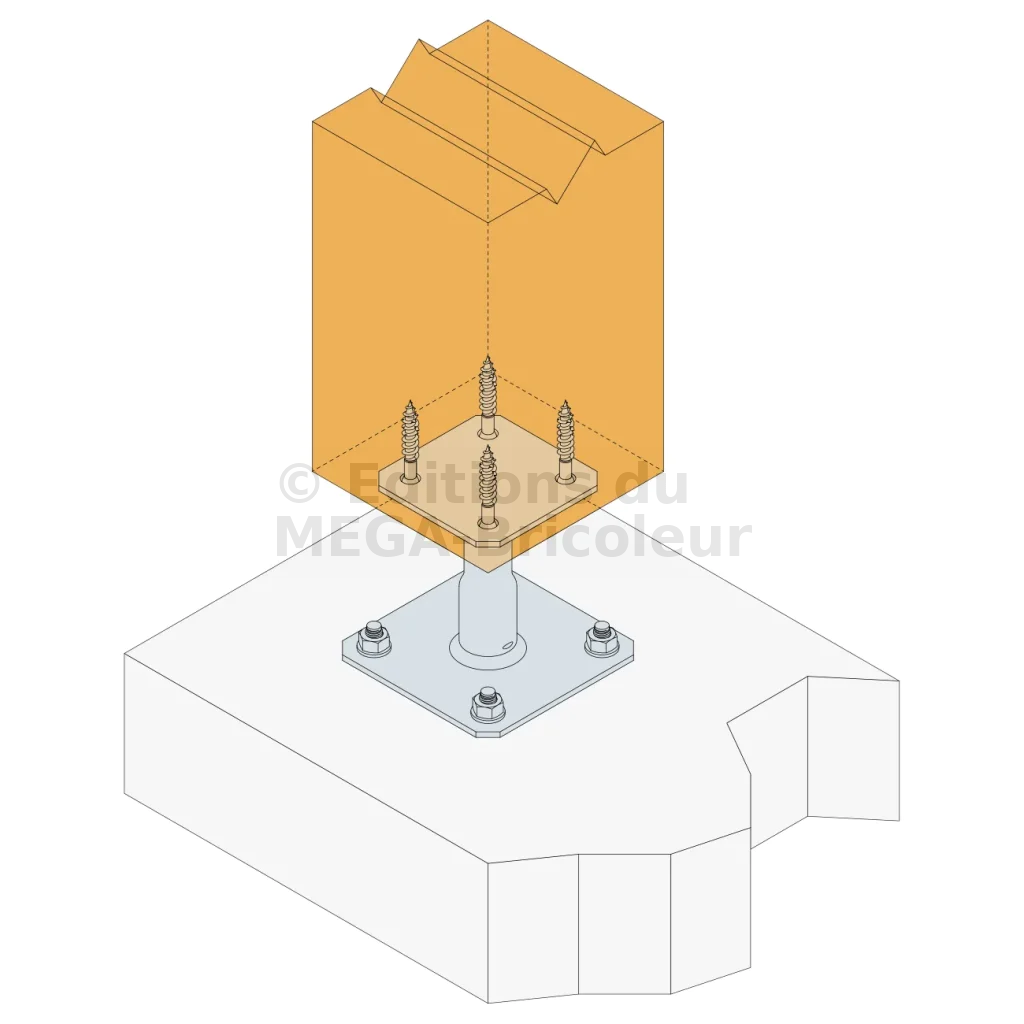

Mise en œuvre
Fixations
Sur poteau bois :

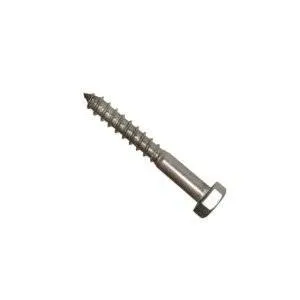

– Tirefonds Ø10 inox
Sur béton :
– Cheville mécanique : goujon BOAX-II M10-92/10 A4,
– Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25 A4.

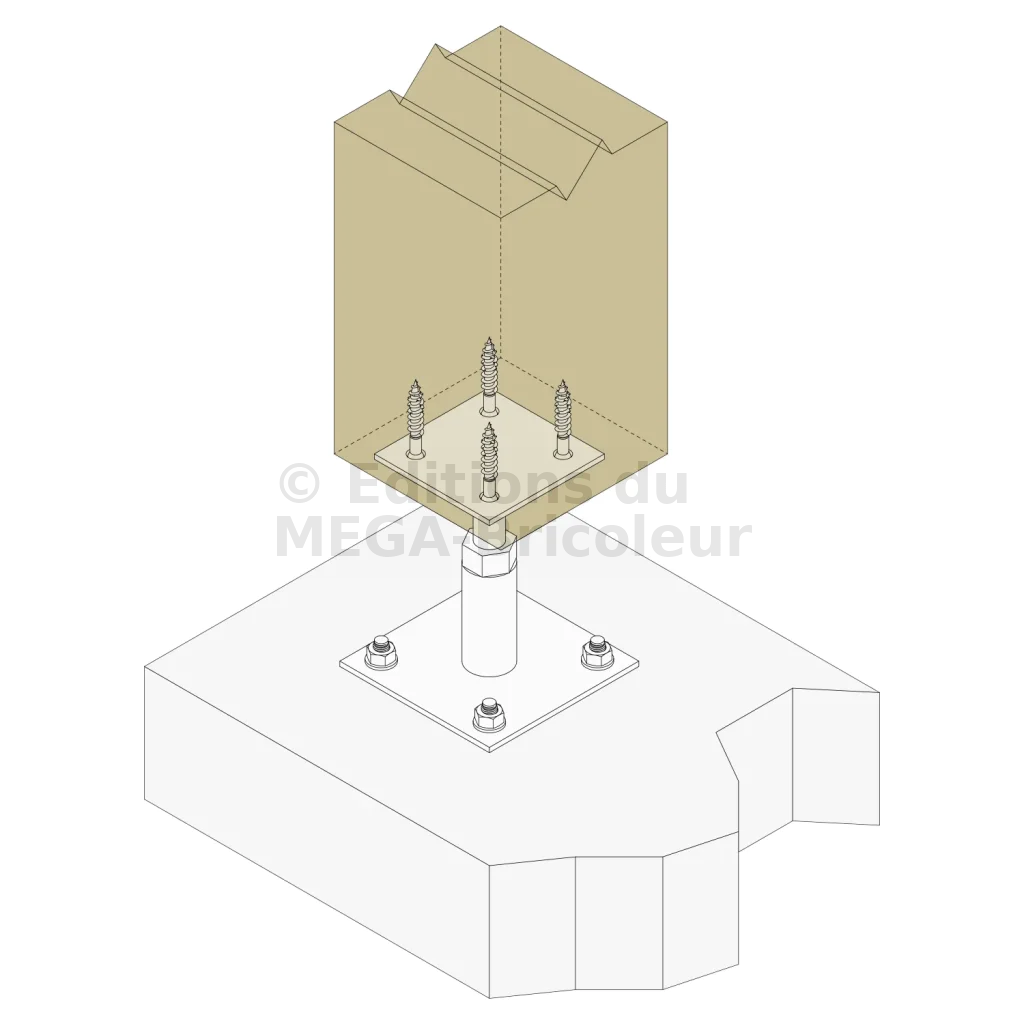

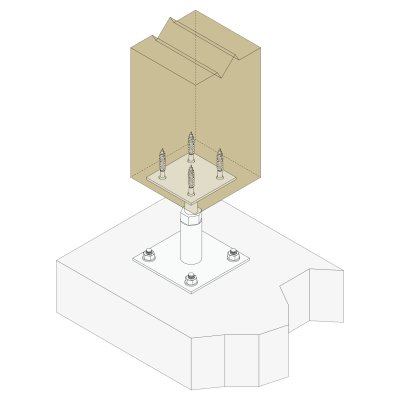

Installation
Partie haute :
1. Placer le poteau dans le pied de poteau,
2. Fixer le pied de poteau sur le poteau.
Partie basse :
1. Fixer le pied de poteau au poteau,
2. Percer le support verticalement, au diamètre et à la profondeur préconisé,
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
ATTENTION : Poteau de section maximale 200 x 200 mm.
