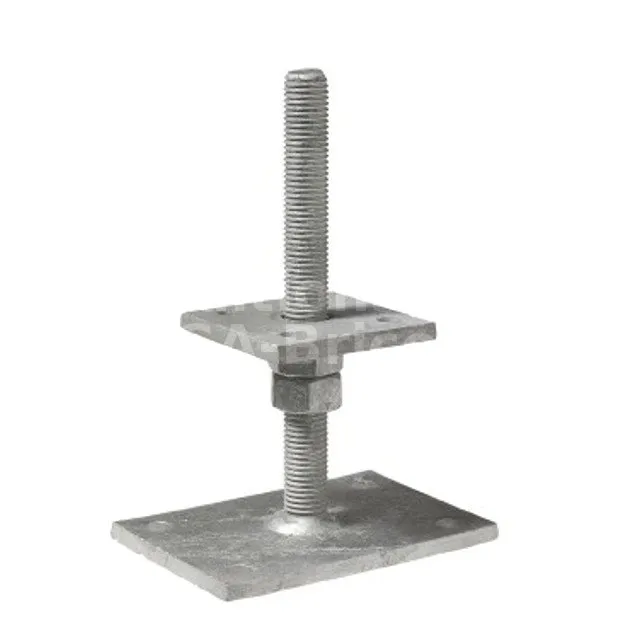

Pieds de poteau réglables en HAUTEUR - Réf. PPB80G
Ce modèle de pied de poteau est réglable en hauteur. Simple et rapide à installer, il peut être réglé sur le chantier.
- RéférencePPB80G
- FabricationFrançaise
- MatériauAcier S235 JR suivant NF EN 10025,
- MarqueSIMPSON Strong-Tie
- Epaisseur8mm
- FinitionGalvanisation à chaud suivant NF EN ISO 1461

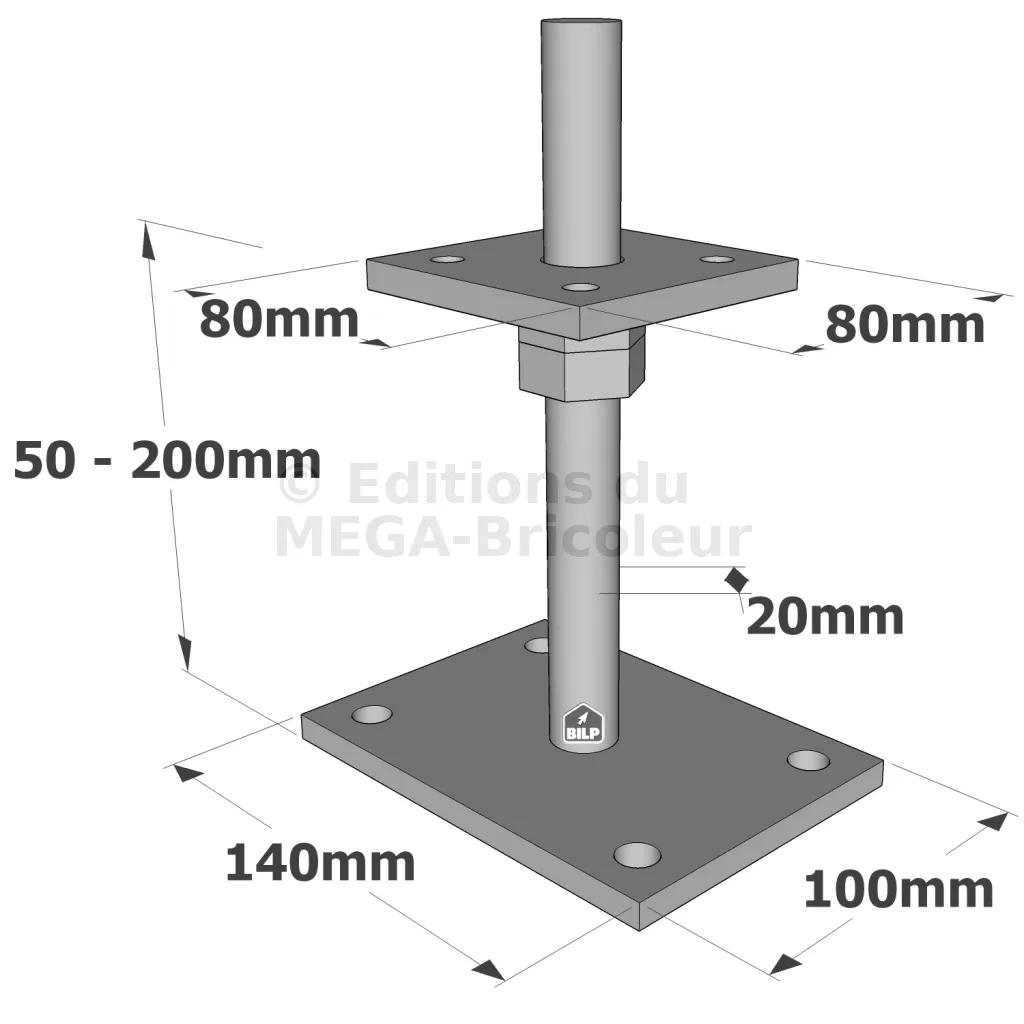

- Largeur (A)80mm
- Largeur (B)80mm
- Hauteur (F)50 - 200mm
- Largeur (D)140mm
- Largeur (E)100mm
- Diamètre (G)20mm
- Perçages platine haute4Ø9mm
- Perçages platine basse4Ø12mm

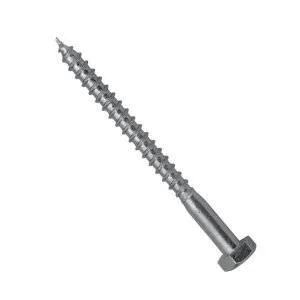

- Fixation bois/support rigide - type poteau/support rigideSur poteau : 4Ø8mm - sur béton : 4Ø10mm
- Nombre d’écrous hexagonaux2
- Charge maximale admissible en compression4.16 tonnes
Caractéristiques :
Matière :
- Acier S235 JR suivant NF EN 10025,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur des platines 8 mm.
Avantages :
- Réglable en hauteur.
- Hauteur minimum 40 mm.

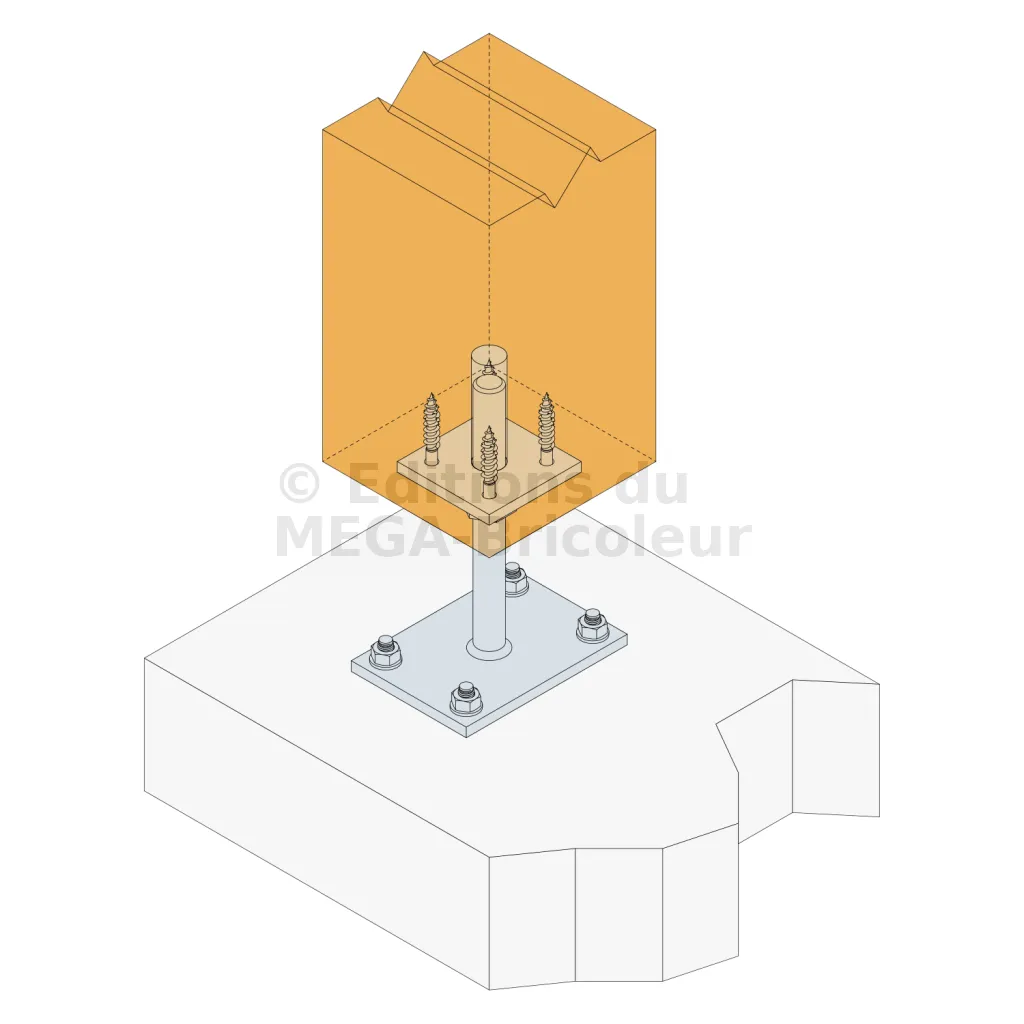

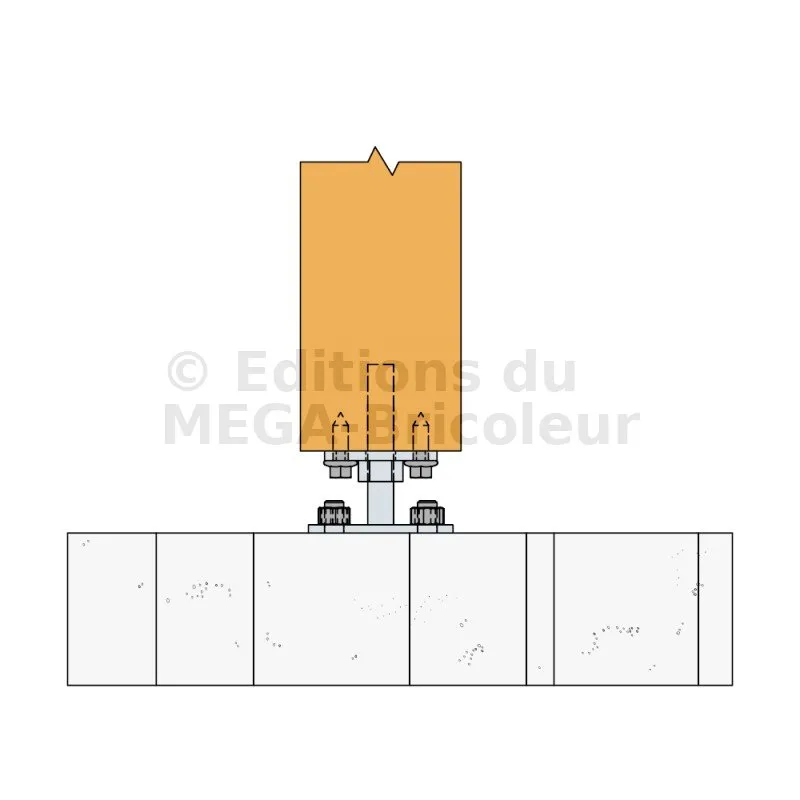

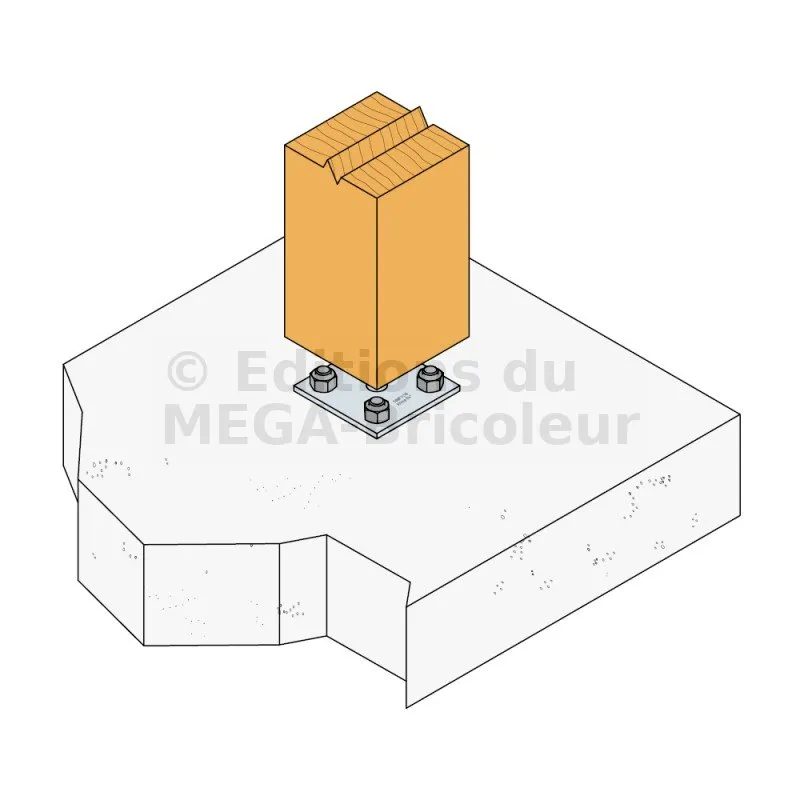

Applications
Support :
- Porteur : bois massif, bois composite, bois lamellé-collé, béton...
- Porté : bois massif, bois composite, bois lamellé-collé...
Domaines d’utilisation :
- Poteaux de auvent.
- Pergola.
- Véranda...
Données techniques

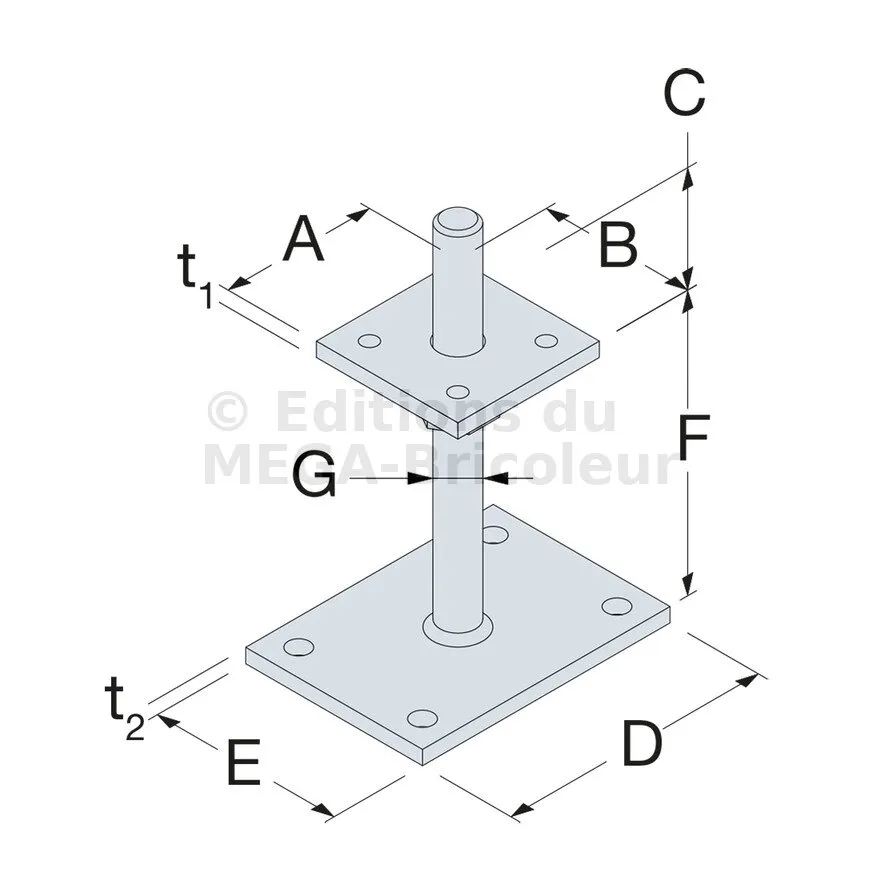

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | Nb d’écrous hexagonaux | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | t1 | t2 | Ø9 | Ø12 | ||
| PPB80G | 80 | 80 | 8-158 | 140 | 100 | 50-200 | 20 | 8 | 8 | 4 | 4 | 2 |

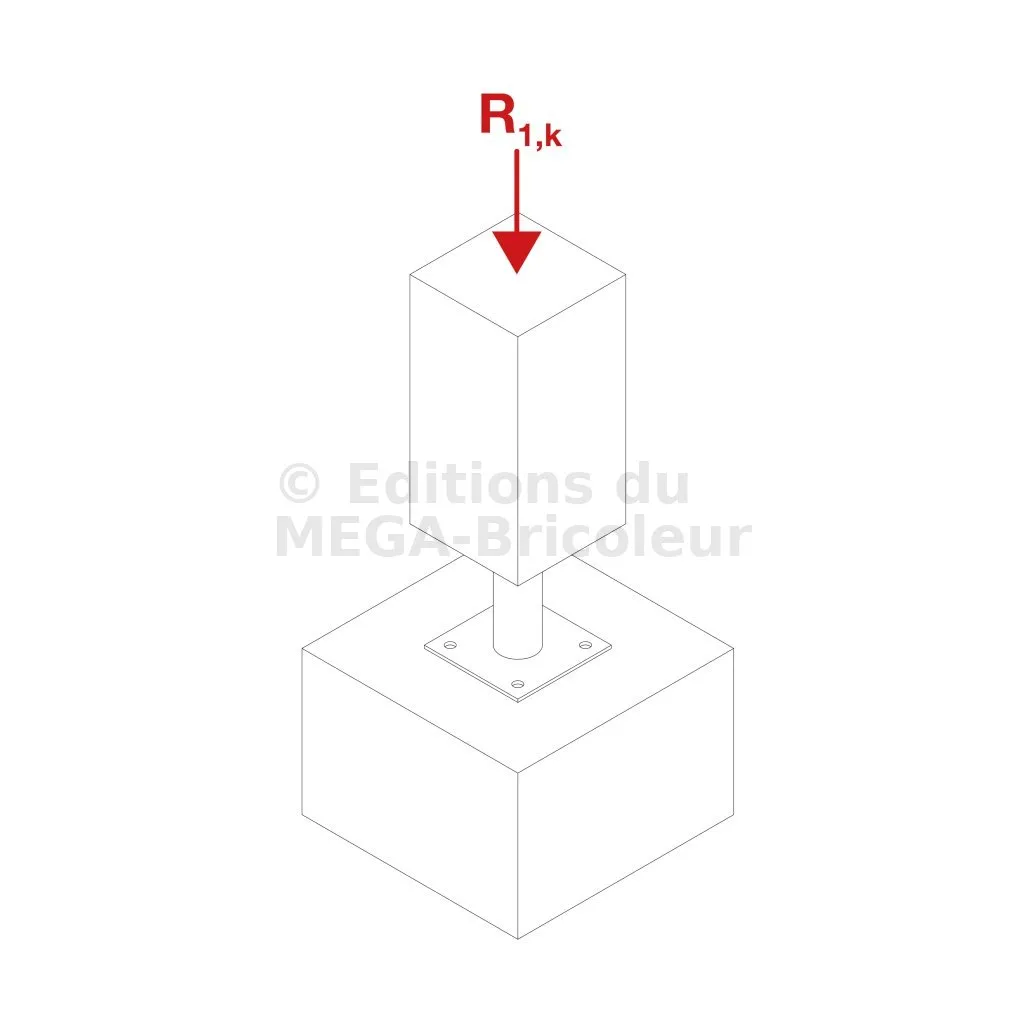

Performances du produit
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k [kN] | ||||
| Quantité | Type | Quantité | Type | 0 < F ≤ 100 | 100 < F ≤ 190 | |
| PPB80G | 4 | Ø8 | 4 | Ø10 | min (88.3 ; 63.9/kmod) | min (88.3 ; 57.9/kmod) |
